低价供应原装欧姆龙终端继电器G6D-F4B 质保一年
| 价 格： | 80.00 | |
| 额定电压： | DC24 | |
| 产品系列： | G6D | |
| 线圈电源： | 1 | |
| 电流性质： | 直流 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 220 | |
| 防护特征： | 塑封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 电磁 | |
| 型号/规格： | G6D-F4B | |
| 吸合电流： | 5 | |
| 释放电流： | 5 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 转换型 |
dzsc/19/1745/19174562.jpg
dzsc/19/1745/19174562.jpg
追求使用便利性和节省空间的4点
输出用继电器终端
• 宽31×高35×进深68mm。和PYF插座相等的尺寸。
• 独立接点、独立线圈。
• 可通过短路棒（另售）方便地进行公共连接。
而且相邻的终端也能公共连接。
• 备有端子保护罩，防止触电。
• 备有继电器搭载型和功率MOS FET继电器搭载型。
• 带动作显示LED。
• 内置线圈浪涌吸收用二极管。
• DIN导轨安装、螺钉安装共用。
• 附带继电器拆卸工具。
■性能
| 型号 项目 | G6D-F4B | |||||
| 继电器输出 | ||||||
| 接触电阻 ＊1 | 100mΩ以下 | |||||
| 动作时间 ＊2 | 10ms以下 | |||||
| 复位时间 ＊2 | 10ms以下 | |||||
| 绝缘电阻 | 1000MΩ以上(DC 500V兆欧表) | |||||
| 耐压 | 线圈和接点间 | AC2,000V 50/60Hz 1min | ||||
| 同极接点间 | AC750V 50/60Hz 1min | |||||
| 耐冲击电压（线圈接点间） | 4,000V（1.2×50μs） | |||||
| 振动 | 耐久 | 10～55～10Hz单振幅0.75mm（双振幅1.5mm） | ||||
| 误动作 | 10～55～10Hz单振幅0.75mm（双振幅1.5mm） | |||||
| 抗振 | 耐久 | 500m/s2 | ||||
| 误动作 | 100m/s2 | |||||
| 耐久性 | 机械 | 2,000万次以上 (开关频率18,000次/h) | ||||
| 电力＊2 | AC250V 3A(阻性负载)10万次以上 DC 30V 3A（阻性负载）10万次以上 (开关频率18,000次/h) | |||||
| 故障率P水准（参考值＊3） | DC5V、10mA | |||||
| 使用环境温度 储存温度 | -25～＋55℃（不结冰、凝露） | |||||
| 使用环境湿度 | 45～85%RH | |||||
| 重量 | 约65g | |||||
注. 上述值为初始值。
＊1. 测量条件 ：DC5V 1A
＊2. 环境温度条件： 23℃
＊3. 该数值为开关频率120次/min时的数值。
■动作特性
| 型号 项目 | G3DZ-F4B |
| 功率MOS FET继电器输出 | |
| 动作时间 | 10ms以下 |
| 复位时间 | 15ms以下 |
| 输出ON电阻 | 2.4Ω以下 |
| 开路时的漏电流 | 10μA（DC125V兆欧表） |
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） |
| 输入输出间耐压 | AC2,000V 50/60Hz 1min |
| 振动 | 10～55～10Hz |
| 单振幅 | 0.75mm（双振幅1.5mm） |
| 冲击 | 500m/s2 |
| 使用环境温度，储存温度 | -25～＋55℃（不结冰、凝露） |
| 使用环境湿度 | 45～85%RH |
| 重量 | 约70g |
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 姚燕玲
- 电话：
- 传真：
- 手机：15306873987
- QQ ：

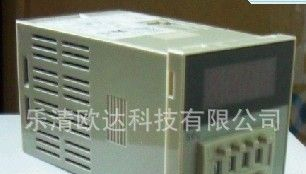

现货供应原装欧姆龙计数器H7CN-YLNS质保一年 特价销售
信息内容：电源电压 •AC100～240V 50/60Hz •AC24V/DC12～48V * 2 容许电压变动范围 额定电源电压的85～110％ 消耗功率 约12VA/2.5W（AC100V时）约2.5W（DC48V时） CP1、CP2计数器输入的计数速度 30Hz：最小信号宽度16.7ms（ON/OFF 比1:1） 5kHz：最小信号宽度0.1ms （ON/OFF 比1:1） 复位 断电复位：信号时间0.5s、电源接通后的复位时间0.05s 外部复位、手动复位：信号时间0.02s 复位信号结束后的 复位时间0.05s 计数复位输入 短路时阻抗1kΩ以下 剩余电压2V以下 开路时阻抗100kΩ以上 控制输出 接点型：AC250V3A 阻性负载（cosφ=1)最小适用负载DC5V10mA（P水准参考值） 晶体管集电极开路 DC30V max.100mA max. 使用环境温度 -10～ 55℃（不结冰、凝露） 保存温度 -25～ 65℃（不结冰、凝露） 使用环境湿度 35～85% 外壳 浅灰（芒塞尔5Y7/1）* 1. 带有停电存储功能的只限于AC规格。* 2. 规格的纹波率在20%以下。性能 项目 种类 预置计数器 总和计数器 绝缘电阻 100MΩ以上(DC500V兆欧表)导电部端子和露出的不带 电金属部间、不连接接点间 100MΩ以上(DC500V兆欧表) 导电部端子和露出的不带 电金属部间 耐电压 AC2,000V 50/60Hz 1mi...
