OMRON欧姆龙继电器 G2AK-234A G2AK-232A 闭锁继电器
| 价 格： | 面议 | |
| 额定电压： | DC24 | |
| 产品系列： | DC24 | |
| 线圈电源： | DC24 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | 10 | |
| 触点切换电压： | AC250 | |
| 防护特征： | 防尘罩 | |
| 触点负载： | 中功率 | |
| 应用范围： | 中间继电器 | |
| 型号/规格： | G2AK-234A G2AK-232A | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 一开一闭 |
继电器 > 一般继电器 > 控制柜用
G2AK 闭锁继电器
用于G2A型时序控制的磁锁定式保持型
• 可以从二极管和线圈的连接点引出端子，在外部将内置二极管连接到线圈浪涌吸收用设备等上使用。
• 长时间使用保持力也很少会减弱，具有良好的抗振性、抗冲击性。
• 由于带有动作显示机构，因此动作确认非常容易
dzsc/19/1738/19173841.jpg
dzsc/19/1738/19173841.jpg
额定值
性能（国际标准认证型号，请参见846页）。
操作线圈
| 项目 额定电压(V) | 置位线圈 | 复位线圈 | 动作电压(V) | 复位电压(V) | 容许电压(V) | 功率消耗(VA/W) | ||||||
| 额定电流(mA) | 线圈电阻(Ω) | 额定电流(mA) | 线圈电阻(Ω) | |||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 相对于额定电压的比例 | 启动时 | 额定值 | ||||||
| AC | 6 | 308 | 300 | 6.5 | 72 | 70 | 32 | 80%以下 | 80%以下 | 110% | 约 1.6～2.0 | 约 0.5～1.2 |
| 12 | 162 | 158 | 28 | 40 | 39 | 125 | ||||||
| 24 | 66 | 64 | 145 | 22.6 | 22 | 460 | ||||||
| 50 | 34 | 33 | 590 | 11.3 | 11 | 1,900 | ||||||
| 100/(110) | 19 | 18.5 | 2,150 | 12.3 | 12 | 3,600 | ||||||
| DC | 6 | 360 | 14 | 160 | 32 | 约 2.0～2.2 | 约 1.0～1.2 | |||||
| 12 | 170 | 65 | 85 | 125 | ||||||||
| 24 | 85 | 270 | 50 | 460 | ||||||||
| 48 | 44 | 1,050 | 24 | 1,900 | ||||||||
| 项目 额定电压(V) | 被连接线圈电压(V) | 外部连接电阻器 | |||||
| 置位线圈 | 复位线圈 | ||||||
| 电阻值（kΩ） | 容量（W以上） | 电阻值（kΩ） | 容量（W以上） | ||||
| AC | 110 | AC | 100 | 0.27 | 0.5 | 0.39 | 1/4 |
| 200 | 100 | 2.7 | 5 | 8.2 | 3 | ||
| 220 | 100 | 3.3 | 6 | 9.1 | 3 | ||
| DC | 6 | DC | 48 | 1.1 | 10 | 2.0 | 6 |
注1. 额定值电流、线圈电阻是线圈温度在 23 ℃时的值，公差为AC额定值电流 15%、－20%，
DC线圈电阻±15%。
注2. AC线圈电阻为参考值。
注3. 动作特性是线圈温度在 23℃时的值。
注4. 容许电压是继电器线圈操作电源的电压容许变 动范围的值，是环境温度在 23℃时的值。
注5. AC操作线圈的额定电流是半波整流，是用DC电流计 测量的值。
注6. 内置二极管的反向峰值电压是1000V。
注7. DC6V的置位线圈为半定额。但是，如果在串联二极 管使用时，会变为连续额定。不是连续容许值。
注8. 可以分别将下表中的外部电阻器连接到置位线圈以 及复位线圈上，扩大额定值电压。
■性能
| 接触电阻 * 1 | 100mΩ以下 | |
| 置位 | 时间 *2 | AC25ms以下、DC15ms以下 |
| 最小脉冲宽度 | AC50ms、DC30ms | |
| 复位 | 时间 *2 | AC25ms以下、DC15ms以下 |
| 最小脉冲宽度 | AC50ms、DC30ms | |
| 开关频率 | 机械 | 18,000次/h |
| 额定值负载 | 18,00次/h | |
| 绝缘电阻* 3 | 100MΩ以上 | |
| 耐压 | 线圈与接点之间 | AC1,500V 50/60Hz 1min |
| 异极接点之间 | ||
| 同极接点之间 | AC700V 50/60Hz 1min | |
| 置位/复位线圈 | 间AC1,000V 50/60Hz 1min | |
| 振动 | 耐久 | 110～55～10Hz 单振幅0.75mm（双振幅1.5mm） |
| 误动作 | 10～55～10Hz 单振幅0.5mm（双振幅1.0mm）：接点的误动作 单振幅1.5mm（双振幅3.0mm）：可动铁片的误动作 （置位状态的临界值） | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | 100m/s2 ：接点的误动作 300m/s2 ：可动铁片的误动作（置位状态的临界点） | |
| 寿命 | 机械 | 500万次以上（开关频率18,000次/h） |
| 电气* 4 | 500万次以上 （额定值负载 开关频率1,800次/h） | |
| 故障率P水准（参考值 *5） | DC 100mV 1mA | |
| 使用环境温度 | -10～ 40 ℃（不结冰、凝露） | |
| 使用环境湿度 | 5～85%RH | |
| 重量 | 约38g | |
*1. 测量条件：根据DC5V 0.1A电压下降法。
*2. 测量条件：外加额定操作电压时不包括接点跳动。 环境温度条件： 23℃
*3. 测量条件：用DC500V兆欧表测量与耐压项目相同的部位。
*4. 环境温度条件： 23℃。 *5. 此值为开关频率在60次/min时的值。
产品规格仅供参考，详细信息请于业务员联系。
G2AK-234A
G2AK-232AY
G2AK-232A
G2AK-2321P
- 所属城市：上海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周涛
- 电话：
- 传真：
- 手机：
- QQ ：
OMRON欧姆龙继电器 G7J-4A-P G7J-4A-PZ 功率继电器

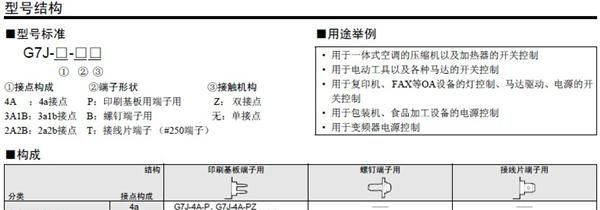

信息内容：继电器 > 一般继电器 > 设备内藏用G7J 功率继电器 实现高容量、高电压，接近于接触器范围的多极功率继电器• 高容量，且对电阻、感性负载以及马达控制发挥强大的威力。• 在额定电压的50%以下即使发生瞬间电压下降，也不会发生接点震颤。• 线圈和接点之间，以及异极接点之间耐压达到4kV以。• 所有的绝缘材料都是符合UL94V-0的阻燃材料。• 在标准产品中有UL、CSA标准认证型号。• 接点间隙在3mm以上（两侧）。dzsc/19/1738/19173861.jpg 额定值性能（国际标准认证型号，请参见846页）。操作线圈 项目 额定电压(V)额定值电流(mA)线圈电阻(Ω)动作电压(V)复位电压(V)容许电压(V)功率消耗(VA/W)相对于额定电压的比例 AC 24 75 —— 75%以下 30%以上 110% 约1.8～2.6 50 36 —— 100-120 18～21.6 —— 200-240 9～10.8 4,520 DC 6333 18 10%以上 约2.0 12167 72 2483 288 4822 1,150 10020 5,000注1. 额定电流、线圈电阻是温度在 23℃时的值，公差为AC额定电流 15%、-20%、 线圈电阻±15%。 （AC的额定电流50/60Hz相同）注2. 动作特性为线圈温度在 23℃时的值。注3. 容许电压是继电器线...
