宏发宏美通讯电磁继电器 HM4100/005-H
| 价 格： | 1.40 | |
| 应用范围： | 家电，安防，通信，通讯，空调等 | |
| 品牌/商标： | 宏发宏美 | |
| 型号/规格： | HM4100/005-H | |
| 产品系列： | 通讯电磁继电器 | |
| 触点负载： | 节能功率 | |
| 触点切换电流： | 3 | |
| 触点切换电压： | 240VAC / 30VDC | |
| 触点形式： | 常开型 | |
| 额定电流： | 1A | |
| 额定电压： | DC5 | |
| 防护特征： | 塑封式 | |
| 外形尺寸： | 超小型 | |
| 直流电阻： | 100m | |
| 电流性质： | 直流 |
♦ UL &CUR认证号：E170653
♦ VDE认证号：NO.40000155
♦ 低价格
♦ SPST-NO&SPDT结构
♦ 标准PC设计
♦ 塑封型或非塑封型
触 点 参 数
触 点 形 式 HM4100F HM4101F
初始接触电阻
Max.（1A 6VDC）
100mΩ
触点负载
(阻性)
2A 125VAC/30VDC
1A 240VAC/30VDC
3A 120VAC
5A 120VAC
切换电压 240VAC / 30VDC
切换电流 2A
切换功率 240VAC 60W
UL/CUR 负载
2A 125VAC/30VDC
1A 240VAC/30VDC
3A 120VAC
5A 120VAC
寿命：
机械寿命
电气寿命
1X107 次
1X 105 次
5X10 4 次
1X 104 次
线 圈 参 数
正常线圈功耗 H：200mW N：360mW H：450mW
性 能 参 数
绝缘电阻 100MΩ 500VDC
介质耐压：
线圈与触点间
断开触点间
1000Vrms 1min
500Vrms 1min
浪涌电压 No
动作时间(额定电压下) 10ms
释放时间(额定电压下) 5ms
线圈温升(额定电压下) 60℃ Max
冲击：
稳定性
强 度
98m/s 2 (10g)
980m/s 2 (100g)
振 动 1.5mm 10～55Hz
湿 度 98% 70℃
环境温度 -25℃～70℃
引出端方式 PCB
重 量 5g
封装方式 塑封型和非塑封型
通讯电磁继电器 HM4100F
HM4101F
♦ UL &CUR认证号：E170653
♦ VDE认证号：NO.40000155
♦ 低价格
♦ SPST-NO&SPDT结构
♦ 标准PC设计
♦ 塑封型或非塑封型
线圈规格表
触 点 参 数
触 点 形 式 HM4100F HM4101F
初始接触电阻
Max.（1A 6VDC）
100mΩ
触点负载
(阻性)
2A 125VAC/30VDC
1A 240VAC/30VDC
3A 120VAC
5A 120VAC
切换电压 240VAC / 30VDC
切换电流 2A
切换功率 240VAC 60W
UL/CUR 负载
2A 125VAC/30VDC
1A 240VAC/30VDC
3A 120VAC
5A 120VAC
寿命：
机械寿命
电气寿命
1X107 次
1X 105 次
5X10 4 次
1X 104 次
线 圈 参 数
正常线圈功耗 H：200mW N：360mW H：450mW
- 所属城市：福建 厦门
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王亮
- 电话：
- 传真：
- 手机：
- QQ ：

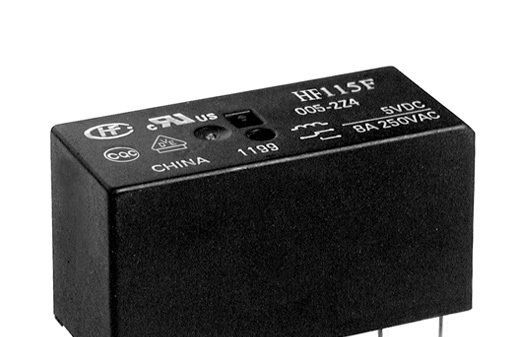

宏发小型大功率直流继电器 HF115F/012-2ZS4
信息内容：小型大功率直流继电器产品型号：HF115F● 16A触点切换能力 ●低高度，仅为15.7mm ●线圈与触点间介质耐压5kV ●爬电距离为10mm ●满足VDE0700/0631加强绝缘要求 ●可提供符合IEC60335-1标准产品 ●可提供满足回流焊使用要求产品 ●多种触点形式可供选择 ●配有多种插座可供选择 ●环保产品(符合RoHS) ●外形尺寸：(29.0 x 12.7 x 15.7) mm触点参数 触点形式： 1H,2H,1Z,2Z,1D,2D 接触电阻： 100mΩ (1A 6VDC) 触点材料： AgNi 镀金AgSnO2, AgNi , AgCdO , AgCdO 镀金, AgSnO2 镀金 触点负载：1H, 1D,1Z12A/16A 250VAC2H, 2D, 2Z8A250VAC 切换电压：440VAC / 125VDC 切换电流：1H, 1D,1Z12A/ 16A2H, 2D, 2Z8A 切换功率：1H, 1D,1Z3000VA / 4000VA2H, 2D, 2Z2000VA 机械耐久性：1×107次 电耐久性：1×105次 线圈参数 额定电压：5,6,9,12,18,24,48,60,110VDC 动作电压：动作电压是额定电压的70% 释放电压：释放电压是额定电压的10% 额定线圈功率：400mW 性能参数 绝缘电阻：1000MΩ (500VDC) 介质耐压：触点与线圈间5000VAC 1min断开触点间1000VAC 1min触点组间2500VAC 1min 动作时间：≤15ms 释放时间：≤8ms 冲击：...
