FT110-2电源滤波器
| 价 格： | 15.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 安州 | |
| 型号： | FT110-2 | |
| 种类： | 滤波器 | |
| 标称频率： | 1（MHz） | |
| 调整频差： | 1（MHz） | |
| 温度频差： | 1（MHz） | |
| 总频差： | 1（MHz） | |
| 负载电容： | 1（pF） | |
| 负载谐振电阻： | 1（Ω） | |
| 激励电平： | 1（mW） | |
| 基准温度： | 1（℃） | |
| 插入损耗： | 1（dB） | |
| 阻带衰减： | 1（dB） | |
| 输入阻抗： | 1（kΩ） | |
| 输出阻抗： | 1（kΩ） |
交流单相通用型滤波器
l 常规通用单相滤波器，价格优惠，安装简单;
General Single-phase ac filters, low price, easy to install
l 高频抑制性能优异，补充基板滤波电路高频性能不足;
Excellent interference-supression for high frequency
l 低泄露电流，高品质元件，性能有保证。
Low leakage current and high quality components ensure the safety and reliability of filter.
l 通用于电子设备，食品仪表，医疗电子等。
Available for electronic equipments, instruments, electronicmedical devices and so on
技术参数
额定电压 | 250VAC MAX | 工作频率 | 50/60Hz | |
测试电压 | 线-线 | 1450VDC 2秒钟 | 额定电流 | 1~10A |
线-地 | 2250VDC 2秒钟 | 气候类别 | 25/85/21 | |
产品列表
产 品 型 号 | 电路图 | 额定电流 | 泄露电流 | 外型尺寸 | 连接方式 |
| FT110-1 | 图1 | 1A | ≤0.5mA | 图1 | 软 线 |
| FT110-2 | 图1 | 2A | ≤0.5mA | 图1 | 软 线 |
FT110-3 | 图1 | 3A | ≤0.5mA | 图1 | 软 线 |
| FT110-6 | 图1 | 6A | ≤0.5mA | 图1 | 软 线 |
| FT110-10 | 图1 | 10A | ≤0.5mA | 图1 | 软 线 |

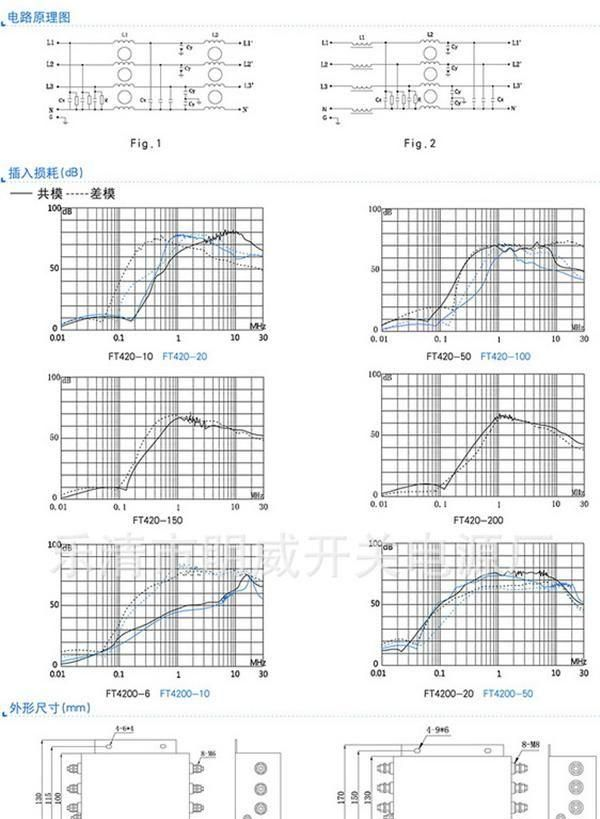

原理图
dzsc/19/1715/19171529.jpg
外壳尺寸
dzsc/19/1715/19171529.jpg
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈可
- 电话：577-62778483
- 传真：577-62778483
- 手机：
- QQ ：
ZYH-EO-6A PCB抗干扰滤波器
信息内容：交流单相通用型滤波器 l 常规通用单相滤波器，价格优惠，安装简单; General Single-phase ac filters, low price, easy to installl 高频抑制性能优异，补充基板滤波电路高频性能不足; Excellent interference-supression for high frequencyl 低泄露电流，高品质元件，性能有保证。 Low leakage current and high quality components ensure the safety and reliability of filter.l 通用于电子设备，食品仪表，医疗电子等。 Available for electronic equipments, instruments, electronicmedical devices and so on 技术参数 额定电压250VAC MAX工作频率50/60Hz测试电压线-线1450VDC 2秒钟额定电流1~10A线-地2250VDC 2秒钟气候类别25/85/21 产品列表产 品 型 号电路图额定电流泄露电流外型尺寸连接方式ZYH-E0-1A图11A≤0.5mA图1插针式ZYH-E0-2A图12A≤0.5mA图1插针式ZYH-E0-3A图13A≤0.5mA图1插针式ZYH-E0-6A图16A≤0.5mA图1插针式ZYH-E0-10A图110A≤0.5mA图1插针式 原理图 dzsc/19/1715/19171540.jpg 外壳尺寸dzsc/19/1715/19171540.jpg "
FT420-10 三相四线两级滤波器 三相滤波器、三相四线滤波器
信息内容：特点及应用较低的泄漏电流，对差模干扰和共模干扰具有优异的抑制特性三相带中线方式广泛适用于机床设备、逆变电源、变频设备、工业设备和医疗设备等 技术指标额定电压250/440VAC额定电流@40℃1-400A测试电压相-相2250VDC气候类别25/085/21相-地2700VDC工作频率50/60Hz相-中1760VDC 产品列表产品型号额定电流@40℃泄漏电流250VAC/50Hz外形尺寸原理图连接试FT420-1010A＜2.0mAFig.1Fig.1螺栓 M4FT420-2020A＜2.0mAFig.1Fig.1螺栓 M4FT420-3030A＜4.0mAFig.1Fig.1螺栓 M6FT420-4040A＜4.0mAFig.2Fig.1螺栓 M6FT420-5050A＜4.0mAFig.2Fig.1螺栓 M6FT420-8080A＜8.0mAFig.2Fig.1螺栓 M8FT420-100100A＜8.0mAFig.2Fig.1螺栓 M8FT420-150150A＜12.0mAFig.3Fig.1螺栓 M10FT420-200200A＜12.0mAFig.3Fig.1螺栓 M10FT4200-66A＜2.0mAFig.4Fig.2螺栓 M4FT4200-1020A＜2.0mAFig.4Fig.2螺栓 M4FT4200-2020A＜4.0mAFig.1Fig.2螺栓 M4FT4200-3050A＜4.0mAFig.2Fig.2螺栓 M6FT4200-5050A＜4.0mAFig.2Fig.2螺栓 M6 dzsc/19/1716/19171666.jpg
