LB-7断相闭锁继电器
| 价 格： | 面议 | |
| 额定电压： | AC100 | |
| 产品系列： | 闭锁继电器 | |
| 线圈电源： | - | |
| 额定电流： | - | |
| 线圈功率： | 1 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 塑封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 闭锁继电器 | |
| 型号/规格： | 上继 LB-7 | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
1、用途
LB-7型闭锁继电器用于发电厂及变电所内高压母线带电时防止合接地刀闸。
2、结构与工作原理
继电器采用JK-32K、H、Q壳体，其外形尺寸、背后端子及安装开孔图附录3。背后端子接线见图1。
dzsc/19/1710/19171002.jpg
图1 背后端子接线图
a. 继电器按整流式原理构成。其组成部分包括变压器、电阻器、整流桥、滤波电容、极化继电器及指示灯；
b. 继电器所用的变压器是一个五绕组变压器。原边三个绕组成星形连接，其中A相极性相反，所以加三相对称电压时磁通向量和不为零，二次绕组有电压输出，经整流滤波驱动两个极化继电器。两个极化继电器的触点相互串接以实现其输出双重化；
c. 若一相或两相断线时，变压器二次亦有电压输出，继电器可靠动作；
d. 继电器接于发电厂及变电所内高压母线上电压互感器二次侧， 当高压母线无电时，继电器释放，极化继电器的动断触点接通，闭锁解除，允许合接地刀闸。
3、技术要求
1. 额定电压：交流100V，50Hz。
2. 继电器施加三相交流额定电压100V（相电压58V）以及在断一相或断两相时，继电器可靠动作，断电时可靠返回。
3. 继电器施加三相额定电压100V时，继电器执行元件极化继电器中流过的电流不小于5mA。
4. 继电器施加额定电压，断A相，极化继电器流过的电流不小于2.5mA。
5. 继电器施加额定电压，其动作时间在常温下不大于45ms。
6. 继电器施加额定电压，每相所消耗功率不大于5VA。
7. 在环境温度为＋40℃时，有电（一相、二相或三相）情况下，继电器能长期耐受1.1倍额定电压，其温升不超过65℃。
8. 触点断开容量
在直流有感(τ=5ms)回路，U≤250V，I≤0.2A，为20W；在交流(cosφ=0.4)回路，U≤250V，I≤0.2A，为30VA。
9. 介质强度
继电器所有电路对外露的非带电金属部分及交流对触点电路之间，应能承受交流50Hz，2kV历时1min试验而无绝缘击穿或闪络现象。
10. 继电器的电寿命不低于103次，机械寿命为104次。
11. 继电器重量约为3kg。
4、订货须知
订货时应指明：
a. 产品型号及规格，壳体结构形式；
b. 额定数据；
c. 所需备品备件名称、代号及数量；
d. 订货数量及收货地址。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：
DS-100系列时间继电器DS-125 126
信息内容：销售各种继电器系列，时间继电器系列、高精度继电器、过电流继电器、交直流电磁继电器、静态电流继电器、电压继电器、欢迎客户来电洽谈选购、电话、13736399879、QQ；1337957696. DS-111*_*DS-111时间继电器用于各种保护和自动控制线路中，使被控制元件的动作得到可调延时。继电器具有一付瞬时转换触点和一付延时动合主触点，对于DS-114、115、116、124、125、126型继电器多一付延时滑动主触点。型号末端带“C”型属长期工作，其线圈能长期耐受110％额定电压(电压应加在端子①、⑦上)，其它型的继电器线圈耐受110％额定电压历时2min。2、主要技术数据 产品型号
批发继电器DS-100系列 时间继电器DS-121 DS-122

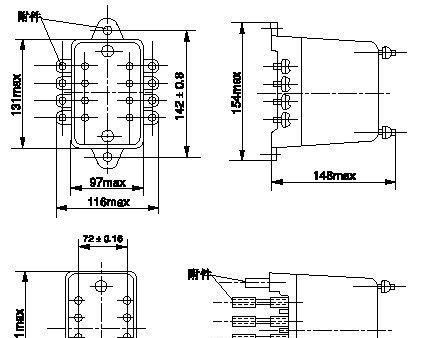

信息内容：手机 13175653666电话 0577-62759727QQ 1210150667 1 用途该系列时间继电器用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。2 结构概述 继电器为带有延时机构的吸入式电磁继电器。继电器具有一付瞬时转换触点和一付延时动合主触点，对于DS-114，115，116，124，125， 126型继电器多一付延时滑动主触点。继电器的线圈固定于U型磁铁内，当施加电压于线圈两端时，唧子(铁芯)被吸入，瞬时动合触点闭合，动断触点断开，同时延时机构开始走动，在延时机构拉力弹簧的作用下，经过一定的时间(整定时间)后延时动合主触点闭合(对于DS-114、115、116、124、125、126型继电器则先闭合滑动主触点，再经过一定时间后闭合动合主触点)。继电器施压从加电压的瞬间起，到动合主触点闭合止的这一段时间(即延时)可借改变静触点的位置以调整之，并且由指针直接在继电器的标度盘上指明，当线圈断电路，唧子和延时机构在塔形弹簧的作用下瞬时返回到原来位置。继电器安装在垂直面板上，可从板前或从板后接线。继电器的内部接线图见图1dzsc/19/2218/19221846.jpg DS-111 DS-121DS-112 DS-122DS-113 DS-123DS-111CDS-112CDS-113CDS-114 DS-124DS-115 DS-125DS-116 DS-126图1 DS-...
