LY-20系列电压继电器LY-21、LY-22
| 价 格： | 面议 | |
| 额定电压： | 200 | |
| 产品系列： | LY-20 | |
| 线圈电源： | 220 | |
| 额定电流： | - | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 封闭式 | |
| 触点负载： | - | |
| 应用范围： | 电压 | |
| 型号/规格： | LY-21、22 | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
1、用途
LY-20系列继电器用于继电保护回路中，作为过电压或低电压闭锁的起动元件。
2、结构与工作原理
继电器采用JK-2壳体，其外形尺寸、背后端子及安装开孔图见附录2，背后端子接线图见图1，原理图见图2。
本继电器是整流型动作原理瞬时动作的继电器。它是由变压器、降压电阻、整流桥、滤波电容、稳压管、极化继电器及密封小中间继电器等组成。
dzsc/19/1703/19170367.jpg
图1 背后端子接线图
dzsc/19/1703/19170367.jpg
图2原理接线图
3、技术要求
1．继电器技术数据见表1。
2．返回系数
过电压继电器的返回系数不小于0.8，低电压继电器的返回系数不大于1.25。
3．功率消耗
继电器在额定电压时，继电器所消耗功率不超过1.5VA。
4．动作时间
继电器在1.1倍实测动作值时，动作时间不大于120ms；在2倍实测动作值时动作时间不大于40ms，低电压继电器在0.7倍实测动作值时不大于20ms。
5．触点断开容量
在直流有感（τ= 5ms）回路，U≤220V，I≤0.2A，为10W；在交流（cosφ=0.4）回路，为20VA。
6．介质强度
继电器各导电电路连在一起对地（或绝缘外壳的外露非带电金属部分）以及触点回路对线圈回路之间，应能耐受2000V，50Hz的交流电压历时1min试验，而无绝缘击穿或闪络现象。
7.电寿命为5×102次。
8．机械寿命为5×103次。
9．重量约为1.5kg。
表 1
名 称 | 型 号 | 整定电压(V) | 额定电压(V) | 长期允许 电压(V) | 电压整定 范围(V) | 动作电压(V) | 触点形式 | 直流额定 电压(V) | |||
线圈 并联 | 线圈 串联 | 线圈 并联 | 线圈 串联 | 线圈 并联 | 线圈 串联 | ||||||
过电压 | LY-21 | 200 | 100 | 200 | 110 | 220 | 50~200 | 50~100 | 100~200 | 二转换 | 48 110 220 |
低电压 | LY-22 | 160 | 100 | 200 | 110 | 220 | 40~160 | 40~80 | 80~160 | ||
4、订货须知
订货时请指明继电器的名称、型号、交流额定电压；直流额定电压及安装方式。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：
差动继电器DCD-4
信息内容：生产及销售继电器系列，电力继电器系列、漏电继电器、重合闸继电器、气体继电器、温度继电器、电子继电器、光电继电器、差动继电器、频率继电器、平衡继电器、双位置继电器、接地、同步、相序继电器，静态过流继电器，欢迎客户来电洽谈选购。电话、13736399879、QQ、1337957696.用途 DCD-2型差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中，作为主保护。
时间继电器JS23-22

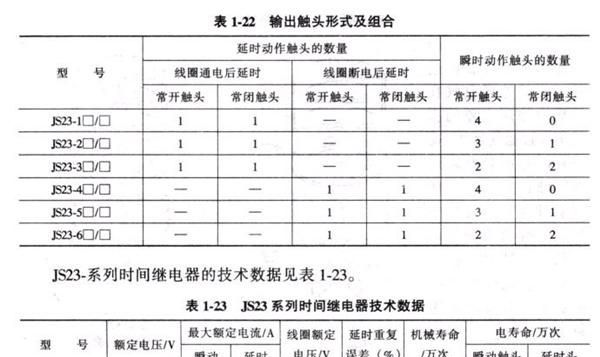

信息内容：JS23系列空气式延时继电器适用于交流50Hz或60Hz，电压至660V的控制电路作为延时继电控制用，具有精度高、体积小、重量轻、安装方便等特点。该系列时间继电器采用积木式结构，由空气延时头、LA2-D或LA3-D及交流接触器组合而成。可采用卡轨安装与螺钉安装。它是以粉末冶金片为空气过滤器，通过调节带有延时刻度的旋钮，改变空气室的吸人路程，从而气量也随之变化，达到连续改变延时值的目的。dzsc/19/1709/19170998.jpgdzsc/19/1709/19170998.jpg
