供应全新原装 欧姆龙光耦继电器 G3VM-353B/B1/E/E 拍前询价
| 价 格： | 6.00 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 产品系列： | G3VM | |
| 触点负载： | 微功率 | |
| 触点形式： | 常开型 | |
| 额定电流： | 1A | |
| 额定电压： | AC24-240 | |
| 防护特征： | 密封式 | |
| 型号/规格： | G3VM-353B/B1/E/E1 | |
| 应用范围： | 光/光耦合 | |
| 外形尺寸： | 超小型 | |
| 电流性质： | 直流 |
最适合应用于模拟信号开关的6脚型MOST继电器(1B)1极常开接点型.
可适应用于微小模拟信号开关. AC/DC二用. 追加通用系列(高导通电阻产品)
种类：
| 接点结构 | 端子种类 | 负载电压 | 型号 | 最小包装单位 | |
| 固定杆装数量 | 编带包装数量 | ||||
| 1a | 印刷电路板用端子 | AC350V峰值 | G3VM-353B | 50 | ―― |
| G3VM-353B1 | |||||
| G3VM-353E | |||||
| 表面安装端子 | G3VM-353E1 | ||||
| G3VM-353E（TR） | ―― | 1,500 | |||
| G3VM-353E1（TR） | |||||
额定值|性能：
额定（Ta ＝ 25℃）
项目 | 符号 | 额定 | 单位 | 条件 | ||
输入侧 | LED正向电流 | IF | 50 | mA | ||
| 反复峰值LED正向电流 | IFP | 1 | A | 100μs脉冲、100pps | ||
| 直流正向电流降低比率 | △IF/℃ | -0.5 | mA/℃ | Ta≧25℃ | ||
| LED反向电流 | VR | 5 | V | |||
| 粘合部位温度 | TJ | 125 | ℃ | |||
输出侧 | 输出耐压 | VOFF | 350 | V | ||
| 连续负载电流 | A连结 | IO | 150（100） | mA | ||
| B连结 | 150（100） | |||||
| C连结 | 300（200） | |||||
| 导通电流降低比率 | A连结 | △ION/℃ | -1.5(-1) | mA/℃ | Ta≧25℃ | |
| B连结 | -1.5(-1) | |||||
| C连结 | -3.0(-2) | |||||
| 粘合部位温度 | TJ | 125 | ℃ | |||
输入输出间耐压(注1) | VI-O | 2500 | Vrms | AC持续1分钟 | ||
使用环境温度 | Ta | -40～ 85 | ℃ | 不结冰或冷凝 | ||
贮藏温度 | Tstg | -55～ 125 | ℃ | 不结冰或冷凝 | ||
焊接温度条件 | — | 260 | ℃ | 10s | ||
| （注1）: 测量输入输出间的耐压时，分别对LED 针脚、受光侧针脚统一地施加电压。 |
| ·电气性能（Ta ＝25℃） |
项目 | 符号 | 最小 | 标准 | 单位 | 条件 | |||
输入侧 | LED正向电流 | VF | 1.0 | 1.15 | 1.3 | V | IF=10mA | |
| 反向电流 | IR | — | — | 10 | μA | VR＝5V | ||
| 端子间电容 | CT | — | 30 | — | pF | V=0、f=1MHz | ||
| 触发LED反向电压 | IFT | — | 1 | 3 | mA | IO=10µA | ||
| 输出侧 | 输出导通电阻 | A连结 | RON | — | 15(27) | 25(50) | Ω | IO＝150mA |
| B连结 | — | 8(20) | 14(43) | Ω | IO＝150mA | |||
| C连结 | — | 4(10) | 7(—) | Ω | IO＝300mA | |||
| 开路时漏电流 | ILEAK | — | — | 1.0 | μA | IF=5mA VOFF=350V | ||
输入输出间电容 | CI-O | — | 0.8 | — | pF | f=1MHz、VS=0V | ||
输入输出间电容绝缘电阻 | RI-O | 1000 | — | — | MΩ | VI-O=500VDC、ROH<=60% | ||
动作时间 | tON | — | 0.1(0.25) | 1.0(0.5 | ms | IF=5mA RL=200Ω、VDD=20V（注2） | ||
回复时间 | tOFF | — | 1.O(0.5) | 3.0(1) | ms | |||
| （注2）: 动作· 回复时间 | |
| dzsc/19/1693/19169324.jpg |
外形尺寸：
| (单位:mm)
继电器 武汉科芯源电子有限责任公司
公司信息未核实
公司相关产品

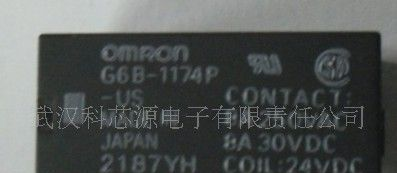

全新原装 G6B-1174-24V 欧姆龙继电器 G6B-1174P-US-24V信息内容：武汉科芯源电子有限责任公司,是集工 商 贸科研于一体的综合性电子公司。主要代理和销售的产品有：一 OMRON欧姆龙 松下 台湾国兴 台湾欣大 浙江亚洲龙 固特等各类继电器。 二 代理经销世界知名品牌IC，有AD BB TI ST ON MAX等公司的集成电路 三 代理欧姆龙 温州金宏按纽开关 指示灯等 四 代理进口BOURONS波恩斯各型号电位器 五 经销各种贴片电阻电容 二三极管等电子元器件 特别是经销千分之一的直插和贴片的精密电阻，为各类客户一次性配单.公司以“诚信为本质量”为忠旨，为广大客户提供快速便捷的优质服务!电 话：027-87865582/87161315/87420171传 真：027-87865582/87420171地 址： 武汉市洪山区华中电子市场 3158号/722研究所创业园1108-1110 "

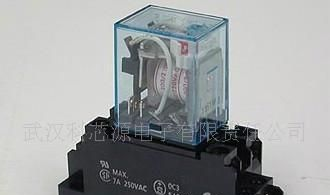

LY2NJ-220VAC DC12V/24V 全新原装 欧姆龙继电器 另有高仿信息内容：项目双极4极阻性负载（cosφ=1）感性负载（cosφ=0.4、L/R=7ms）阻性负载（cosφ=1）感性负载（cosφ=0.4、L/R=7ms） 额定负载 10A，220VAC 10A，24VDC 10A，220VAC 10A，24VDC 3A，220VAC 3A，24VDC 0.8A，220VAC 1.5A，24VDC 负载电流 5A 3A 开关电压 250VAC,125VDC 250VAC,125VDC 开关电流 10A 3A 开关容量 1,100VA 120W 440VA 48W 660VA 72W 176VA 36W 最小容许负载 1mA,5VDC 1mA,1VDC 接点材质 银 银＋镀金注. P 水平：λ= 0.1×10-6/操作，参考值 接触电阻 50mΩ以下 动作时间 25ms以下 复位时间 25ms以下 操作频率 机械 18,000次/小时 电气 18,000次/小时 绝缘电阻 100MΩ以上（在500VDC） 绝缘强度 线圈与接点间 2,000VAC，50/60 Hz 1分钟 与同极接点间 1,000VAC，50/60 Hz 1分钟 振动 破坏 10～55Hz，1.0mm双振幅 故障 10～55Hz，1.0mm双振幅 冲击 破坏 1,000m/s2（约100G） 故障 200m/s2（约20G） 周围环境温度 -55℃～70℃（不结冰） 周围环境湿度 35％～85％RH 寿命 机械（开关频率18,000次/小时） AC线圈 40,000,000次以上 DC线圈 80,000,000次以上 电气（开关频率1,800次/小时） 2极 400,000次以上（额定负载下） 4极 160... 相关产品 |
