可调滑动电位器

价格：		0.78
加工定制：		是
品牌：		ECK
型号：		C101N
种类：		单联
用途：		普通
材料：		碳膜
性能：		功率
阻值调节方式：		直滑式
阻值变化方式：		X式（直线式）
标称阻值：		B1K
额定功率：		0.025（W）
阻值允许偏差：		±20（%）
滑动噪声：		100M（V）
分辨率：		10（%）
零位电阻：		10（Ω）
接触电阻：		50（Ω）
绝缘电阻：		100（MΩ）
符合度：		100

详细介绍
企业详情

①可调滑动电位器介绍：

C101N直滑电位器的特色：

1、有多种柄可以配套，有2.5mm,4mm,5mm,7.5mm 10mm等几种柄。

2、电位器胶体为台湾原厂设计，性能好！可以过耐高温！电位器性能好！电位器生产历史悠久，质量稳定！

C1001N直滑电位器是尚优电子主打的电位器产品，电位器用途广泛。目前月产量达到300000个以上，每月还在增加当中，是我们一款质量非常稳定的的产品。

②可调滑动电位器的特点

1、全部材料采用台湾进口材料生产，品质不良率控制在千分之一左右！

2、所有直滑、旋转电位器全部全检，保证手感顺滑，没有杂音，同步一致性好！

可视门铃用电位器-直滑式图纸

dzsc/19/1692/19169293.jpg

③ 可调滑动电位器的电气特性
全阻值:500Ω-1MΩ
全阻值公差:±20%
阻抗特性型式:A,B,C,D
杂音:Less than 100mV
绝缘阻抗:5~15mm:More than 50MΩat DC 100V 20mm:More than 50MΩat DC 250V
耐电压:5~15mm:1 minute at AC 100V 20mm:1 minute at AC 250V
残留阻值:Term.1~2:Less than 10Ω Term.2~3:Less than 10Ω
同步误差(双联):-40dB~0dB±3dB
额定电压
B线性:4mm,5mm:AC 50V 10mm 15mm:AC 100V 20mm:AC 200V
其它线性:4mm,5mm:AC 25V 10mm,15mm:AC 50V 20mm:AC 150V
额定功率(单联/双联)
B线性:4mm,5mm:0.01W/0.005W 10mm:0.03W/0.015W 15mm:0.05W/0.025W 20mm:0.1W/-
其它线性:4mm,5mm:0.025W/0.012W 10mm:0.015W/0.01W 15mm:0.025W/0.01W 20mm:0.05W/-
④可调滑动电位器的机械特性
作用力:20~200 gf.cm
段位滑出力(only Center Click)
作用力:30~300 gf.cm
止动强度:2.50Kgf.cm Min(from the base level to a point of 2mm)
滑柄水平晃动量:2(2xL)/25mm Max.(L:Level length both sides)
水平推拉强度:1.0 Kgf Min. at 10sec.
耐久性能
旋转寿命:5000 Cycles

⑤尚优电子生产能力以及检测手段，公司介绍

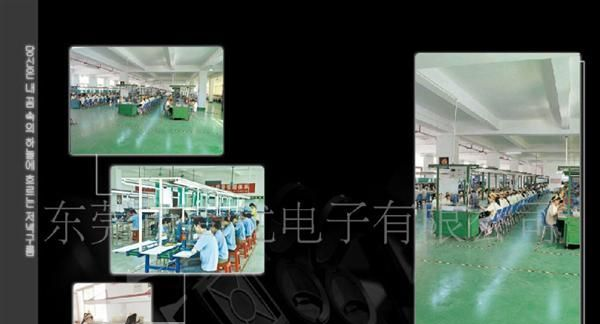

1、生产能力，此直滑电位器为尚优电子的优势生产产品，现目前日产量达到5万/天，还在不断上升中。

2、尚优电子是生产电位器的生产厂家，位于东莞茶山，现有生产工人280人！具备一般纳税人资格，可以开17%的增值税发票。公司通过ISO9001-2008版质量认证体系并完全遵照体系执行！

3、尚优电子位于电子元器件最发达的东莞市，具体公司介绍请看：公司介绍

dzsc/19/1692/19169293.jpgdzsc/19/1692/19169293.jpgdzsc/19/1692/19169293.jpgdzsc/19/1692/19169293.jpg

⑥此款电位器主要用于各种可视对讲，可视门铃，汽车音响，小家电，玩具等。

⑦可调滑动电位器使用注意事项

1、电位器之电阻体大多采用多碳酸类的合成树脂制成，应避免与以下物品接触：氨水，其它胺类，碱水溶液，芳香族碳氢化合物，酮类，脂类的碳氢化合物，强烈化学品（酸碱值过高）等，否则会影响其性能。

2、电位器之端子在焊接时应避免使用水容性助焊剂，否则将助长金属氧化与材料发霉；避免使用劣质焊剂，焊锡不良可能造成上锡困难，导致接触不良或者断路。

3、电位器之端子在焊接时若焊接温度过高或时间过长可能导致对电位器的损坏。插脚式端子焊接时应在235℃±5℃，3秒钟内完成，焊接应离电位器本体1.5MM以上，焊接时勿使用焊锡流穿线路板；焊线式端子焊接时应在350℃±10℃，3秒钟内完成。且端子应避免重压，否则易造成接触不良。

4、焊接时，松香（助焊剂）进入印刷机板之高度调整恰当，应避免助焊剂侵入电位器内部，否则将造成电刷与电阻体接触不良，产生INT，杂音不良现象。

5、电位器应用于电压调整结构，且接线方式宜选择“1”脚接地；应避免使用电流调整式结构，因为电阻与接触片间的接触电阻不利于大电流的通过。

6、电位器表面应避免结露或有水滴存在，避免在潮湿地方使用，以防止绝缘劣化或造成短路。

7、安装“旋转型”电位器在固定螺母时，强度不宜过紧,以避免破坏螺牙或转动不良等;安装“铁壳直滑式”电位器时,避免使用过长螺钉,否则有可能妨碍滑柄的运动,甚至直接损坏电位器本身。

8、在电位器套上旋钮的过程中，所用推力不能过大（不能超过《规格书》中轴的推拉力的参数指标），否则将可能造成对电位器的损坏。

9、电位器回转操作力（旋转或滑动）会随温度的升高而变轻，随温度降低而变紧。若电位器在低温环境下使用时需说明，以便采用特制的耐低温油脂。

10、电位器的轴或滑柄使用设计时应尽量越短越好。轴或滑柄长度越短手感越好且稳定。反之越长晃动越大，手感易发生变化。

11、电位器碳膜的功率能承受周围的温度为70℃，当使用温度高于70℃时可能会丧失其功率。
