DVR遥控接收头，投影仪用接收头
| 价 格： | 面议 | |
| 加工定制： | 是 | |
| 品牌/商标： | 诚强 | |
| 型号/规格： | CHQ1838C | |
| 种类： | 光学接收器件 | |
| 波段范围： | 中红外 | |
| 运转方式： | 连续式 | |
| 激励方式： | 电激励式 | |
| 工作物质： | 自由电子 | |
| 光路径： | 反射型外光路 | |
| 输出形式： | 光敏器件型 | |
| 传输信号： | 宽带型 | |
| 速度： | 高速 | |
| 通道： | 多通道 | |
| 输出波长： | 940（nm） | |
| 线宽： | 800（mm） |
本产品采用韩国现代系列芯片封装，宽电压工作2.7V—5.5V，体积较小，性能稳定，适用于DVR、投影仪和GPS等精密的数码产品中。在客户对产品设计过程中，或者使用过程中，需要我们提供技术支持的，我们会安排相应的技术团队去贵公司协助处理问题。
●小型设计; ●内置专用IC; ●宽角度及长距离接收; ●抗干扰能力强; ●能抵于环境光线影响; ●低电压工作;
2.应用: ■视听器材(音响,电视,录影机,碟机、机顶盒、DVB) ■家庭电器(冷气机,电风扇,电灯，电能表) ■其他无线遥控器产品;
| 外型尺寸及引脚排列图 dzsc/19/1684/19168449.jpg |
3.光电参数(T=25℃ Vcc=5v f0=38KHZ)
参数 | 符号 | 测试条件 | Min | Typ | Mnx | 单位 |
工作电压 | Vcc |
| 2.7 |
| 5.5 | V |
接收距离 | L | L5IR=300MA (测试信号) | 15 | 25 |
| M |
载波频率 | f0 |
|
| 38 |
| KHZ |
接收角度 | 01/2 | 距离衰减1/2 |
| /-35 |
| Deg |
BMP宽度 | FBW | -3Db Band width | 3.5 | 6.0 | 8.5 | kHz |
静态电流 | Icc | Iin=0μA,Vcc=3V | - | 0.9 | 1.5 | mA |
Iin=0μA,Vcc=5V | - | 1.0 | 1.5 | mA | ||
低电平输出 | VOL | Vin=0V Isink=2.0mA |
| 0.2 | 0.4 | V |
高电平输出 | VOH | VCC=3V | 2.7 | 3.0 | - | V |
Vcc=5V | 4.7 | 5.0 | - | V | ||
输出脉冲 宽 度 | TPWL | Vin=500μVp-p※ | 500 | 600 | 700 | μs |
TPWH | Vin=50mVp-p※ | 500 | 600 | 700 | μs |
4.使用注意
1) 在无任何外加压力及影响品质的环境下储存及使用;
2) 在无污染性气体或海风(含盐分)的环境下储存及使用;
3) 在低湿度环境下储存及使用;
4) 在规定的条件下焊接引线管脚,焊接后,请勿施加外力;
5) 请勿清洗本产品。使用前,请先用静电带将作业员及电烙铁连接落地线;.
6) 请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐卫军
- 电话：0755-83469278
- 传真：0755-83469278
- 手机：
- QQ ：
红外线/塑封接收头
信息内容：1. 特性 * 小型設計; * 內置專用IC; * 寬角度及長距離接收; * 抗幹憂能力強; * 能抵逾環境光線影響; * 低電壓工作; 2. 應用: * 視聽器材(音響,電視,錄影機,碟機) * 家庭電器(冷氣機,電風扇,電燈) * 其他無線遙控器產品; 外型尺寸及引脚排列图dzsc/19/1700/19170076.jpg3. 應用電路圖:dzsc/19/1700/19170076.jpg 4. 原理圖dzsc/19/1700/19170076.jpg 5. 光电参数(T=25℃ Vcc=5v f0=38KHZ)参数符号测试条件MinTypMnx单位工作电压Vcc 2.7 5.5V接收距离LL5IR=300MA(测试信号)1015 M载波频率f0 38K HZ接收角度01/2距离衰减1/2 /-35 DegBMP宽度FBW-3Db andwidth23.35kHz静态电流Icc无信号输入时----0.81.5mA低电平输出VOLVin=0V Vcc=5V 0.20.4V高电平输出VOHVcc=5V4.5 V输出脉冲 宽 度TPWLVin=500μVp-p※500600700μsTPWHVin=50mVp-p※500600700μs ※光轴上测试,以宽度为600/900μs为发射脉冲,在5CM之接收范围内,取50次接收脉冲之平均值6. 测试波型:dzsc/19/1700/19170076.jpg 7. 极限参数:项目符号规格单位供应电压Vcc6.0v工作温度Topr-25-85℃储存温度Tstg-40-125℃焊接温度Tsol240℃ 8. 接收角度图:...

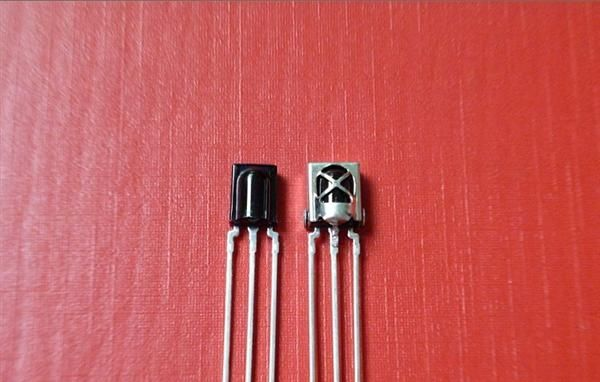

机顶盒遥控接收头 1738 1838
