供应红外线接收头VS838-22 机顶盒专用红外线遥控接收器
| 价 格： | 1.30 | |
| 输出形式： | 光开关型 | |
| 线宽： | 600（mm） | |
| 输出波长： | 940（nm） | |
| 传输信号： | 宽带型 | |
| 通道： | 多通道 | |
| 工作物质： | 半导体 | |
| 光路径： | 透过型外光路 | |
| 波段范围： | 远红外 | |
| 种类： | 光学接收器件 | |
| 加工定制： | 否 | |
| 型号/规格： | 红外线接收管VS838-22 | |
| 品牌/商标： | 双佳、其他、其他 | |
| 激励方式： | 光泵式 | |
| 速度： | 高速 | |
| 运转方式： | 连续式 |
一、产品描述：
dzsc/19/1681/19168101.jpg
二、光电参数(T=25℃ Vcc=5v f0=38KHZ):
参 数 | 符号 | 测试条件 | Min | Type | Max | 单 位 |
工作电压 | VCC |
| 2.7 |
| 5.5 | V |
工作电流 | Icc |
| 0.6 | 0.8 | - | mA |
静态电流 | Ice | 无信号输入时 | 0.1 |
| 0.5 | mA |
接收距离 | L | ※ | 13 | - | 15 | M |
接收角度 | θ1/2 |
| /-45 | Deg | ||
载波频率 | f0 |
| 27 | 38 | 45 | KHZ |
BMP 宽度 | fBW | -3Db Bandwidth | - | 8 | - | kHz |
低电平输出 | VOL | Vin=0V Vcc=5V |
|
| 0.4 | V |
高电平输出 | VOH | Vcc=5V | Vcc-0.3 |
| Vcc | V |
输出脉冲 宽 度 | TPWL | Vin=50mVp-p | 500 | 600 | 700 | μS |
TPWH | Vin=50mVp-p | 540 | 640 | 740 | μS | |
- 所属城市：广东 中山
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑镇雄
- 电话：0760-22775789
- 传真：0760-22775789
- 手机：
- QQ ：
供应红处线接收头 发射管低损耗，节能环保，欢迎选购
信息内容：产品型号：VS838外形尺寸：7.02*6.04*5.48mm（长X宽X高） 工作电压：2.7-5.5V 接收距离：15-18M 管脚间距：2.54mm 脚长：23mm 产品介绍 采用环保无铅原材料内屏封闭，内置红外线接收专用IC，抗干扰强，能在500LUX光线强度下正常工作。 广泛应该于 音响、电视、录影机、碟机、机顶盒、卫星接收器等视听产品;冷气机、暖风机、电风扇、灯饰等家用电器。 使用注意： 1).焊接条件：（焊点需离树脂胶体根部2MM以上） a.浸锡：请在260℃且5秒以内一次焊接完成，同时应避免树胶胶体浸入锡槽内。 b.烙铁：用300W的烙铁，其温度不得高于350℃且5秒以内一次焊接完成。 2).焊接时请勿在产品施加外力，产品引脚成形必须在焊接前完成，以免影响产品接收性能。 3).线路板上的安装孔间距请与产品脚间距离保持一致。 4).产品在高温状态下进行载切引脚容易产生性能不良，请在常温在下或焊接前进行引脚载切; 5).引脚弯折成型条件：a.弯折点需离树脂胶体根部2MM以上。b.须在焊接前或完全冷却状态下。 6).请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，切勿用高腐蚀性溶济对 产品进行清洗，以免腐蚀产品影响性能，推荐使用酒精擦拭或浸渍且在常温下不得超过3分钟。 7).产品...
供应红外线接收头 0038A 遥控接收头 接收头厂家直销

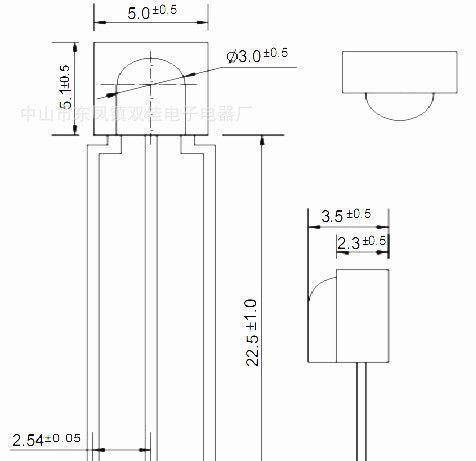

信息内容：外形尺寸图: dzsc/19/1694/19169420.jpg技术参数:产品型号:0038A外形尺寸:5.0*5.0*3.6mm(长*宽*高）工作电压:2.7-5.5V接收距离:13-15米接收距离:±45度载波频率:27/38/45KHZ管脚间距:2.54mm支架脚长:23mm 产品特性:●小体积环氧树脂塑封封装；●宽工作电压，2.4-5.5V；●低功耗；宽角度及长距离接收；●抗干挠能力强,能抵挡环境干挠；●输出匹配TTL、CMOS电平，低电平有效. 产品介绍:0038A内含高速高灵敏度PIN光电二极管和低功耗、高增益前置放大IC,采用环氧树脂塑封封装设计，该产品已经通过REACH和SGS认证属于环保产品，在红外遥控系统中作为接收器使用。
