国内优质产品，SMD贴片式温补晶振
| 价 格： | 60.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | 天马电讯 | |
| 型号/规格： | TCXO | |
| 种类： | 晶振 |
贴片式温补晶振
温补晶体振荡器,英文缩写TCXO。它采用电阻网络对晶体频率温度稳定度进行模拟补偿,产品设计先进,生产工艺简单,自动化检测。本产品具有可靠性高、体积小、重量轻、功耗小、相位噪声低、开机稳定快等特点。
较终端手持设备等使用的5032、3225等SMD-TCXO，此类产品负载能力强、精度高、应用于3G等高端通讯设备或精密仪器仪表方面。
本产品的检测软件获得著作版权登记证2010SR001282。
dzsc/19/1676/19167682.jpg
dzsc/19/1676/19167682.jpg
典型应用
适用于各种数字通信设备、频率计量仪表作为高稳定度的时基信号源使用,如用于3G、LTE等新一代移动通信网络设备、数字程控交换机、接入网设备,各种SDH、PDH等同步传输设备, GSM、CDMA等移动交换设备的同步信号。也用于各种频率计等测试设备作为频率标准信号。
产品特点
本系列产品主要应用于空间有限、需要表贴安装、稳定性能要求较高、要求即开即用且直流电源功率较低的场合。适用于各类通信设备作时钟信号源，也适用于各类仪表、仪器及测控设备作频率基准。
产品体积小，SMD结构，便于表贴安装，设计先进，工艺精湛，工作温度范围内频率温度稳定度可达0.28ppm达到国际先进水平。
| 频率范围 | 1～50MHz |
| 常规频率（MHz） | 10, 12.8, 13, 20, 22… |
| 频率准确度 | ≤±1E-6 |
| 日老化率 | ≤±1E-8 |
| 短期稳定度 | ≤1E-10/s, ≤2E-10/s |
| 温度稳定度 | ≤±2.8E-7, ≤±5E-7, ≤±1E-6 |
| 压控电压范围 | 2.5±2V, 2.5±2.5V, 1.5±1.5V… |
| 压控频率范围 | ≥1E-6, ≥5E-6 |
| 工作电压 | 3.3V, 5V, 12V |
| 封装代码 | 11, 14, 22, 24 ，定制 |
推荐型号TX1422–20.000-05-1627-0000-F
指标名称 | 参 数 值 | 条 件 | |
频率稳定度 | 温度稳定度 | ≤±1×10-6 | -20℃～ 70℃@25℃ |
日老化率 | ≤±1×10-8 | 30天后 | |
年老化率 | ≤±1×10-6 |
| |
15年老化率 | ≤±2.6×10-6 |
| |
频率准确度 | ≤±5×10-7 | 出厂时校准, @25℃ | |
电压特性 | ≤±1×10-7 | 电源电压变化≤±5% | |
负载特性 | ≤±1×10-7 | 负载变化≤±10% | |
短期稳定度 | ≤2×10-10 | t=1秒,通电30分钟后测试, @25℃ | |
相噪 | ≤-135/Hz | @1KHz | |
电调 | 压控电压范围 | -- |
|
频率调整范围 | -- |
| |
输入阻抗 | -- |
| |
线性度 | -- |
| |
输出 | 波形 | LVTTL/LVCMOS |
|
幅度 | H≥2.8V, L≤0.4V | 负载15pF | |
占空比 | 45%～55% |
| |
|
|
| |
上升/下降沿 | ≤6ns | 10%～90% | |
电源 | 供电电压 | 3.3×(1±5%)V |
|
工作电流 | ≤10mA | @25℃ | |
外形尺寸（max） | 14.3mm×9.3mm×6mm |
| |
如找不到合适产品，公司提供订购服务，产品订购代码如下，所有技术指标、外形尺寸、出脚定义可根据客户需求定制。更多详细产品资料请登录天马电讯网站：http://www.tianma-gz.com
dzsc/19/1676/19167682.jpg
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 邓达贤
- 电话：020-82086648
- 传真：020-82086648
- 手机：
- QQ ：
国内知名品牌，天马电讯供应高频率100MHz 温补晶振

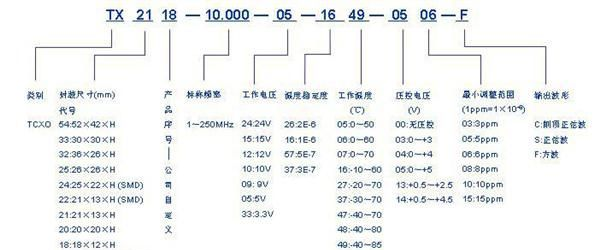

信息内容：高频率100MHz温补晶振 温补晶体振荡器,英文缩写TCXO。它采用电阻网络对晶体频率温度稳定度进行模拟补偿,产品设计先进,生产工艺简单,自动化检测。本产品具有可靠性高、体积小、重量轻、功耗小、相位噪声低、开机稳定快等特点。 较终端手持设备等使用的5032、3225等SMD-TCXO，此类产品负载能力强、精度高、应用于3G等高端通讯设备或精密仪器仪表方面。本产品的检测软件获得著作版权登记证2010SR001282。 dzsc/19/1679/19167954.jpg典型应用适用于各种数字通信设备、频率计量仪表作为高稳定度的时基信号源使用,如用于3G、LTE等新一代移动通信网络设备、数字程控交换机、接入网设备,各种SDH、PDH等同步传输设备, GSM、CDMA等移动交换设备的同步信号。也用于各种频率计等测试设备作为频率标准信号。 频率范围50～250MHz常规频率（MHz）50, 52, 65.28, 100 …频率准确度≤±1E-6日老化率≤±5E-9, ≤±1E-8短期稳定度≤2E-10/s温度稳定度≤±5E-7, ≤±1E-6, ≤±2.5E-6压控电压范围2.5±2V, 2.5±2.5V, 1.5±1.5V…压控频率范围≥1E-6, ≥5E-6工作电压3.3V, 5V, 12V封装代码20, 21, 22, ...
SMA多路输出数字温补晶振大量供货中

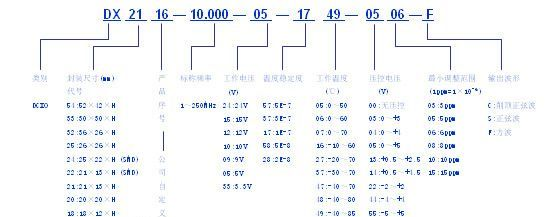

信息内容：SMA多路输出数字温补晶振 数字温补晶体振荡器,英文缩写DCXO。本产品不仅保持模拟温补晶体振荡器体积小、功耗低、重量轻、快速稳定等特点,而且通过数字补偿技术可以将温度稳定度提高到全温度范围内0.02ppm,比传统的同类产品（DCXO、MCXO）高出10-20倍,达到甚至超过三级时钟恒温晶体振荡器的频率温度稳定度指标，同时具有良好的压控特性，实现工艺简单，便于大批量生产，本产品技术先进，获得国家多项技术专利，全自动化生产检测，保证产品质量。 本产品获得专利：ZL200920059662.0、ZL200920059664.X等8项专利。 本产品的检测软件获得著作版权登记证2010SR001282。 dzsc/19/1691/19169178.jpg典型应用适用于各种数字通信设备及频率计量仪表作为高稳定度的时基信号源使用,如用于数字程控交换机、接入网设备,各种SDH、PDH等同步传输设备, GSM、CDMA等移动交换设备的同步信号。用于各种频率计中作为频率标准信号。频率范围1～250MHz常规频率（MHz）10, 12.8, 13, 13.2, 16.384, 19.2, 19.44, 20, 22, 26, 38.88 …频率准确度≤±1E-6日老化率≤±5E-9, ≤±1E-8短期稳定度≤1E-10/s, ≤2E-10/s温度稳定度≤±2E-8, ≤&plus...
