[特价销售] 国产 固态继电器 JGX-5F [图]
| 价 格： | 8.80 | |
| 额定电压： | AC24-380 | |
| 产品系列： | JGX | |
| 线圈电源： | / | |
| 电流性质： | 交流 | |
| 额定电流： | GH | |
| 线圈功率： | / | |
| 触点切换电流： | 1 | |
| 触点切换电压： | 220 | |
| 防护特征： | 敞开式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 固态 | |
| 型号/规格： | JGX-5F | |
| 吸合电流： | 5 | |
| 释放电流： | 1 | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
dzsc/19/1671/19167166.jpg
dzsc/19/1671/19167166.jpg
dzsc/19/1671/19167166.jpg
dzsc/19/1671/19167166.jpg
dzsc/19/1671/19167166.jpg
型号： JGX-3F
国外对应型号：
外型尺寸： 33×25.5×15.5
输出参数： 输出电压范围：24～250Va.c.（220V规格）
36～440Va.c.（380V规格）
输出电流范围：0.1～3.0Aa.c.
输出电压降：1.4Va.c.
输出漏电流：（220V规格） 3.0mAa.c.
（内部不带RC吸收回路时为1.0mAa.c.）
（380V规格） 5.0mAa.c.
（内部不带RC吸收回路时为1.0mAa.c.）
瞬态电压：600Vpk（220V规格）、800Vpk（380V规格）
输入参数： 输入电压范围：4.0～14Vd.c.（014规格）、10～30Vd.c.（030规格）
输入电流：13.5mAd.c.（014规格5V时）、16mAd.c.（030规格24V时）
接通电压：4.0Vd.c.（014规格）、10Vd.c.（030规格）
关断电压：1.5Vd.c.（014规格）、5.0Vd.c.（030规格）
一般参数： 介质耐电压：2500Va.c.（入-出） 、1500Va.c.（入、出-壳）
环境参数： 工作温度：-25℃～70℃
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林余梅
- 电话：
- 传真：
- 手机：13695747305
- QQ ：
![[生产 量大价优] 国产 电压继电器 DY-21-25/60C [图]](https://file.hi1718.com/dzsc/19/1677/19167798.jpg "[生产 量大价优] 国产 电压继电器 DY-21-25/60C [图]")
[生产 量大价优] 国产 电压继电器 DY-21-25/60C [图]
信息内容：dzsc/19/1677/19167798.jpgdzsc/19/1677/19167798.jpgdzsc/19/1677/19167798.jpgdzsc/19/1677/19167798.jpgdzsc/19/1677/19167798.jpg1、用途 DY-20C系列电压继电器用于发电机、变压器及输电线路的电压升高（过电压保护） 或电压降低（低电压闭锁）的继电保护回路中。dzsc/19/1677/19167798.jpg图 1 背后端子接线图2、结构和工作原理继电器采用JK–1型壳体，其外形尺寸、背后端子及安装开孔图见附录2。背后端子接线图见图1。继电器是瞬时动作电磁式继电器，当电磁铁线圈上加规定电压时，衔铁克服反作用力矩而处于动作状态。过电压继电器：当电压升高至整定值（或大于整定值）时，继电器立即动作，动合触点闭合，动断触点断开。当电压降低至0.8倍整定值时，继电器立即返回，动合触点断开，动断触点闭合。低电压继电器：当电压降低至整定电压时，继电器立即动作，动合触点断开，动断触点闭合。继电器铭牌刻度值：继电器电压是线圈并联时的整定值。转动刻度盘上指针，以改变游丝的作用力矩，从而可以改变继电器的动作值。DY–21C～25C/60C、DY–212C/60C、DY–221C/60C过电压继电器为长期热稳定型继电器，线圈回路中串联电容器，装在同一壳体里。3...
![[供应高品质] 国产中间继电器 DZ-416 / DZ-417 /DZ-418 [图]](https://file.hi1718.com/dzsc/19/1690/19169060.jpg "[供应高品质] 国产中间继电器 DZ-416 / DZ-417 /DZ-418 [图]")

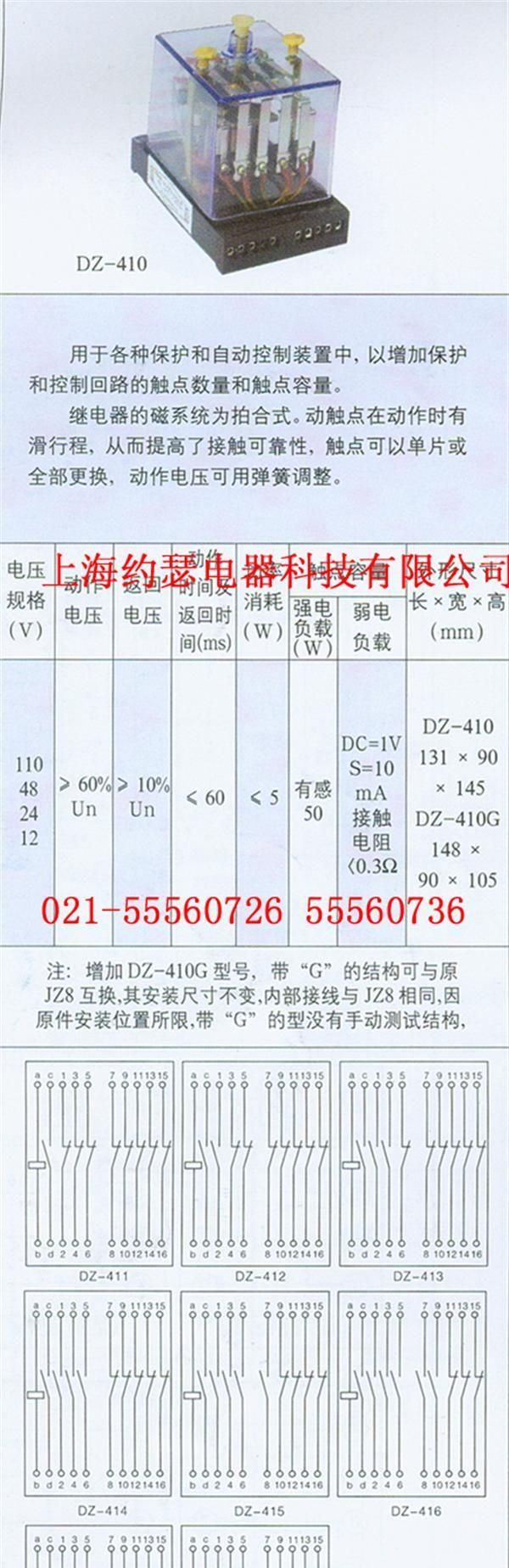

[供应高品质] 国产中间继电器 DZ-416 / DZ-417 /DZ-418 [图]
信息内容：dzsc/19/1690/19169060.jpgdzsc/19/1690/19169060.jpgdzsc/19/1690/19169060.jpg产品概述DZ-410中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。继电器的磁系统为拍合式。动触点在动作时有滑行程，从而提高了接触可靠性，触点可以单片或全部更换，动作电压可用弹簧调整。dzsc/19/1690/19169060.jpg
