JL-21A.JL-11A.JL-21A.JL-31A.静态电流继电器
| 价 格： | 200.00 | |
| 额定电压： | AC/DC200-240 | |
| 产品系列： | 静态电流继电器 | |
| 电流性质： | 交流 | |
| 额定电流： | 0.1-100a | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 600 | |
| 触点负载： | 中功率 | |
| 应用范围： | 静态电流继电器 | |
| 型号/规格： | JL-21A.JL-11.JL-31.LL-21.LL-31.JL-W/11.JL-W/21.JL-W/31 | |
| 吸合电流： | 10 | |
| 释放电流： | 9.5 | |
| 品牌/商标： | 天京电气 | |
| 触点形式： | 一开一闭 |
dzsc/19/1670/19167020.jpg
应用范围 0577-62771219.62739122.62739033.QQ1145041984
JL系列集成电路电流继电器用于电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本产品为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、它克服了原来电磁型继电器触点易抖动、工作噪音较大、动作值返回系数难凋整及运输后动作值易变等缺点。产品分为三个系列：JL-10、JL-20、JL-30，可分别替代DL-10、DL-20、DL-30、DL-7等电磁式继电器。
注：JL-10、20、30系列电流继电器与其他各厂家型号JL-1A、1B、1C、JL8-10、20、30系列等共属同类型产品。
2、主要技术参数
辅助电源：DC 220V、110V、48V。 整定范围：A 0.05-0.499A、B 0.2-1.99A、C 2-19.9A、D 5-49.5A、E 10-99.5A。 整定误差：在基准条件下，整定值误差不超过±2.5％；一致性不大于整定范围的1.5％。 返回系数：在基准条件下，任一整定点的返回动作值不小于0.9。 动作时间：1.1倍整定值动作时间不大于25ms。 返回时间：0.5倍整定值返回时间不大于27ms。 功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
JY－3.电压监测继电器

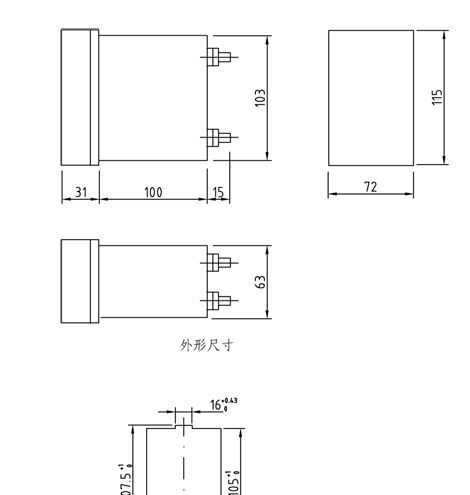

信息内容：dzsc/19/1671/19167194.jpg0577-62771219.62739122.62739033.QQ1145041984 JY－3型电压监测继电器是为直流电源装置设计的电压监测专用继电器，在主回路电压（即控制母线电压）为180~240V时，可监测主回路的欠电压或过电压状态，同时还可监测副回路（即合闸母线回路和充电机回路）在180~360V范围内的欠电压状态。继电器的结构特点与工作原理JY－3型电压监测继电器采用插入式结构。本继电器可分别监测控制母线电压、充电机电压和合闸母线电压，分别给出过电压或欠电压出口，并在面板上给出相应的信号灯指示，而每一路的动作电压又可通过面板上的电位器分别整定。其每一路的工作原理为：通过对输入电压进行采样以后与一个可整定调节的基准电位进行比较，判断出该路电压的工作状态，再通过一级躲过个别干扰的滤过器去启动或闭锁出口继电器，并打开或关闭面板上的相应指示灯，从而完成该电压信号的监测。注：面板上的信号灯亮表示继电器动作。[技术数据] 型号及含义dzsc/19/1671/19167194.jpg 直流电压额定值（接蓄电池）：220V（③为正极，⑨为负极）。 动作值整定范围及一致性a) 主回路（①，⑨端之间，即控制母线电压）动作电压整定范围为：180~240V；b) 副回路（⑦...
LZY-2/173V.LZY-2/100V.正序电压继电器

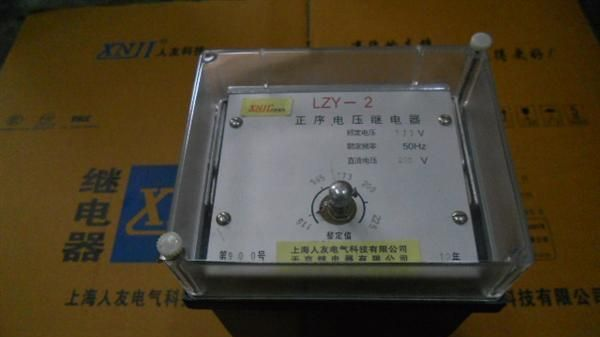

信息内容：dzsc/19/1677/19167756.jpg13736373830.0577-62771219.62736122.LZY-2*_*LZY-2正序电压继电器（以下简称继电器） 用于发电机强行励磁保护回路中作为低电压启动元件。2 结构 继电器采用JK－21K壳体。3 技术要求1. 额定数据 a. 交流额定值：100，173V，50Hz。 b. 直流额定值：48，110，220V。2. 继电器的动作值和整定范围见表1。额定电压（V）正序动作电压（V）点第二点第三点第四点第五点1001735811578145881751002001132253. 动作整定值的误差不大于±10％。4. 动作电压一致性 在同一整定点上的十次测量中，继电器的与最小正序动作电压值之差不应超过整定值的5％。5. 继电器的输入回路允许长期加1.1倍额定电压。6. 可靠系数 k＝U1/U2≥2 式中：k—可靠系数 U1─继电器在最小整定值时，施加三相正序电压，使继电器动作，然后使继电器刚刚返回时，测定出的滤过器输出端（m、n端）电压。 U2─通入1.1倍三相负序额定电压时，测定出的滤过器输出端不平衡电压。7. 动作时间 当作用于继电器的电压为0.5倍额定电压时，动作时间不大于0.15s。8. 返回系数不大于1.07。9. 功率消耗 交流电路在额定电压下三相总功率消耗：当额定电压为100V...
