供应英威腾变频器CHV100系列 高性能矢量变频器
| 价 格： | 面议 | |
| 应用范围： | 通用 | |
| 品牌/商标： | INVT/英威腾 | |
| 产品系列： | CHV100系列 | |
| 型号/规格： | CHV100 | |
| 额定电压： | 3AC380 3AC220（V） | |
| 适配电机功率： | 0.75-630（kW） | |
| 控制方式： | 电流矢量 | |
| 供电电压： | 低压 | |
| 电源相数： | 三相 | |
| 外型： | 铁壳 | |
| 营销方式： | 代理 |

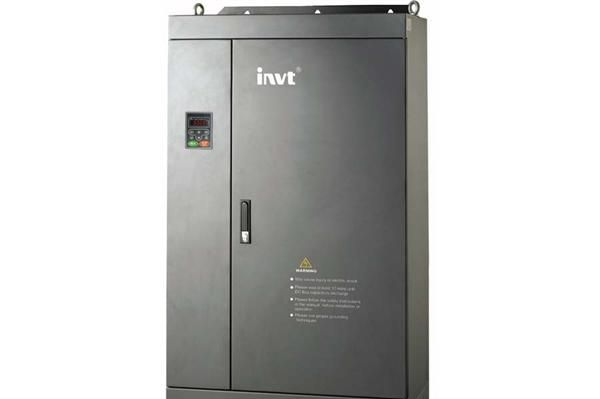

CHV100系列高性能矢量变频器
功率范围：0.75KW-3MV
产品介绍：
全新的硬件设计：CHV100系统变频器采用ARM（32位） DSP（16位）的双CPU系统控制方案，引领矢量控制全新的硬件控制平台。
电流矢量控制：先进的磁场定向矢量控制算法完成电机的完全耦控制，实现真正的电流矢量控制，提供高性能的有PG矢量控制（VC）,无PG矢量控制（SVC）和转矩控制（TC）.
模块化设计理念：CHV100系统变频器根据不同的行业特征，提供开放式的二次开发平台，并设计专用扩展功能卡，便能获得行业专用变频器的功能，真正做到低成本实现用户量身定制的系统。
技术特点
⊙三种速度控制方式：无PG矢量控制(SVC)、有PG矢量控制(VC)、V/F控制方式；
⊙达到180％的低频力矩输出，转矩控制精度±5%（VC)；
⊙有PG矢量控制提供转矩控制模式，为张力控制提供的解决方案；
⊙有PG矢量控制速度精度达到士0.1%，提供1：1000的速度控制范围；
⊙18.5～90kW变频器内置直流电抗器，提高输入侧功率因数，提高整机效率及稳定性，有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰；
⊙1.5～15kW各规格内置制动单元，若需快速停车，可直接连接制动电阻；
⊙丰富的扩展卡实现行业解决方案：注塑卡、供水卡、lO扩展卡、通讯卡和PG卡；
⊙16段的简易PLC、多段速及PID控制、摆频功能；
⊙提供多功能的10路数字量输入、4路模拟量输入、3路继电器输出、2路模拟量输出；
⊙转速追踪再起动功能，实现对旋转中的电机无冲击平滑起动；
⊙提供可选的LED/LCD操作面板，实现方便快捷的操作，LCD操作面板具备参数快速拷贝功能，方便用户的调试。
行业应用
CHV100系列变频器输出频率为0~400Hz,主要应用场合：
⊙塑料和化纤挤出设备；
⊙金属加工机械：车床、铣床、刨床、磨床；
⊙建材：水泥、玻璃主传动设备；
⊙橡塑机械；
⊙电线、电缆挤出设备。
选配件
串行通讯接口卡；异步PG卡；注塑机控制卡I/O扩展卡。
选型表
（1）电源电压：3AC380V±15%
型号 | 恒转矩（CT） | 外形尺寸 | ||
额定输出功率（KW） | 额定输入电流（A） | 额定输出电流（A） | (W*H*D:mm) | |
CHV100-1R5G-4 | 1.5 | 5 | 3.7 | 160*250*175 |
CHV100-2R2G-4 | 2.2 | 5.8 | 5.0 | |
CHV100-004G-4 | 3.7 | 10.0 | 9.0 | |
CHV100-5R5G-4 | 5.5 | 15.0 | 13.0 | |
CHV100-7R5G-4 | 7.5 | 20.0 | 17.0 | 220*320*180 |
CHV100-011G-4 | 11.0 | 26.0 | 25.0 | |
CHV100-015G-4 | 15.0 | 35.0 | 32.0 | |
CHV100-018G-4 | 18.5 | 38.0 | 37.0 | 290*467*215 |
CHV100-022G-4 | 22.0 | 46.0 | 45.0 | |
CHV100-030G-4 | 30.0 | 62.0 | 60.0 | |
CHV100-037G-4 | 37.0 | 76.0 | 75.0 | 375*577*270 |
CHV100-045G-4 | 45.0 | 90.0 | 90.0 | |
CHV100-055G-4 | 55.0 | 105.0 | 110.0 | |
CHV100-075G-4 | 75.0 | 140.0 | 150.0 | 460*755*330 |
CHV100-090G-4 | 90.0 | 160.0 | 176.0 | |
CHV100-110G-4 | 110.0 | 210.0 | 210.0 | |
CHV100-132G-4 | 132.0 | 240.0 | 250.0 | 490*1275*391(无底座) 490*1490*391（有底座） |
CHV100-160G-4 | 160.0 | 290.0 | 300.0 | |
CHV100-185G-4 | 185.0 | 330.0 | 340.0 | |
CHV100-200G-4 | 200.0 | 370.0 | 380.0 | 750*1358*402(无底座) 750*1670*402（有底座） |
CHV100-220G-4 | 220.0 | 410.0 | 415.0 | |
CHV100-250G-4 | 250.0 | 460.0 | 470.0 | |
CHV100-280G-4 | 280.0 | 500.0 | 520.0 | |
CHV100-300G-4 | 300.0 | 580.0 | 600.0 | |
CHV100-315G-4 | 315.0 | 580.0 | 600.0 | |
CHV100-350G-4 | 350.0 | 620.0 | 640.0 | 1505*1670*402 |
CHV100-400G-4 | 400.0 | 670.0 | 690.0 | |
CHV100-500G-4 | 500.0 | 835.0 | 860.0 | |
CHV100-560G-4 | 560.0 | 920.0 | 950.0 | |
CHV100-630G-4 | 630.0 | 1050.0 | 1100.0 | |
（2）电源电压：3AC220V±15%
型号 | 恒转矩（CT） | 外形尺寸 | ||
额定输出功率（KW） | 额定输入电流（A） | 额定输出电流（A） | (W*H*D:mm) | |
CHV100-0R7G-2 | 0.75 | 5.0 | 4.5 | 160*250*175 |
CHV100-1R5G-2 | 1.5 | 7.7 | 7 | |
CHV100-2R2G-2 | 2.0 | 11.0 | 10 | |
CHV100-004G-2 | 3.7 | 17.0 | 16 | |
CHV100-5R5G-2 | 5.5 | 21.0 | 20 | |
CHV100-7R5G-2 | 7.5 | 31.0 | 30 | 220*320*180 |
CHV100-011G-2 | 11.0 | 46.0 | 42 | 290*467*215 |
CHV100-015G-2 | 15.0 | 56.0 | 55 | |
CHV100-018G-2 | 18.5 | 71.0 | 70 | |
CHV100-022G-2 | 22.0 | 81.0 | 80 | 260*525*280 |
CHV100-030G-2 | 30.0 | 112.0 | 110 | |
CHV100-037G-2 | 37.0 | 132.0 | 130 | |
CHV100-045G-2 | 45.0 | 163.0 | 160 | 300*680*280 |
CHV100-055G-2 | 55.0 | 181.0 | 190 | |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨晓峰
- 电话：0755-23041426
- 传真：0755-23041426
- 手机：
- QQ ：
供应英威腾变频器CHF100A系列 矢量通用型变频器
信息内容：CHF100A系列 矢量通用型变频器 （功率范围：0.75KW-3MW） 产品介绍 CHF100A系列矢量通用型变频器为CHF系列功能增强型产品，其融合CHF100、CHE100所有优点于一身，采用DSP控制系统，实现无速度传感器矢量控制，有效抑制低频震荡；丰富的端子使应用更加灵活。主要应用于风机、泵类负载及对速度控制精度、转矩响应速度、低频输出有较高要求的场合。 技术特点 ⊙功率范围1.5kW～3MW ⊙三种控制方式：无PG矢量控制(SVC)、V/F控制、转矩控制； ⊙启动转矩：无PG矢量控制：0.5Hz/150%(SVC)； ⊙18.5kW～90kW变频器内置直流电抗器，提高输入侧功率因数，提高整机效率及稳定性；⊙1.5～15kW各规格内置制动单元，如需快速停车，可直接连接制动电阻； ⊙16段简易PLC、多段速控制及PID控制； ⊙支持多种频率设定方式：数字设定、模拟量设定、PID设定、通讯设定等； ⊙支持启动、停机直流制动； ⊙输入、输出端子均自由编程，用户可根据需要组合出多种工作模式； ⊙具备跳跃频率控制功能，避免机械共振，使系统更加稳定可靠； ⊙具备瞬时掉电不停机功能； ⊙具备休眠唤醒延时设置功能； ⊙具备过转矩检测功能； ⊙多种上限频率设定源选择； ⊙可以通过具备双向移位功能的移位键查看...

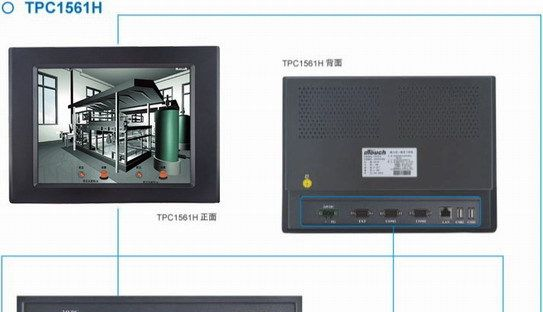

供应昆化通态触摸屏 MCGS 15寸触摸屏 人机界面 TPC1561H
