光纤连接器(2脚传输/接收组件)
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | HUASHENG | |
| 型号/规格： | HSIF32T2M | |
| 种类： | 光电耦合器 | |
| 波段范围： | 可见光 | |
| 运转方式： | 连续式 | |
| 激励方式： | 电激励式 | |
| 工作物质： | 半导体 | |
| 光路径： | 内光路 | |
| 输出形式： | 达林顿三极管型 | |
| 传输信号： | 宽带型 | |
| 速度： | 高速 | |
| 通道： | 单通道 | |
| 输出波长： | 650（nm） | |
| 线宽： | -（mm） |
光纤连接器（Digital audio interfaces including fiber optic inter-connections）有输出和输入两大类；主要用于音频数字信号的传输。HSIF32T2M光纤发射器（输出）是一种将数字电脉冲信号转变并以光脉冲信号发射的器件。
特点：此类光学传送模块，整合了驱动IC和红光LED的高可靠度制模材料.适用于塑料光纤的传送和TTL接口；具有数据传输速率快、输出波长一致、工作电压低的特点。LED和驱动IC拥有固定的电流输出，保证了光纤耦合动力输出稳定。
光电特性（表） Ta=25oC
| 项目 | 符号 | 最小 | 典型 | 单位 | |
1 | 工作电压 | Vcc | 4.75 | 5.00 | 5.25 | V |
2 | 发射峰值波长 | λp | 630 | 660 | 690 | nm |
3 | 发射光功率 | Pc | -21 | -17 | -15 | dBm |
4 | 工作电流 | Icc | 4 | - | 20 | mA |
5 | 高电平时输入电压 | Vih | 2 | - | - | V |
6 | 低电平时输入电压 | Vil | - | - | 0.8 | V |
7 | 上升沿延时 | tpLH | - | - | 100 | nS |
8 | 下降沿延时 | tpHL |
|
| 100 | nS |
9 | 脉冲宽度变化 | ΔtW | -25 | - | 25 | nS |
10 | 脉冲颤动 | Δtj |
| 1 | 25 | nS |
11 | 工作速率 | T | - | - | 12.8 | Mb/S* |
①被驱动的发光二极管为GaAs(Gallium Arsenide).
②LED在输入高电平时导通，低电平时截止；
③所用紧套光纤(970 / 1000 μm).
④用HSIF32R2M接收。
应用：用于带光纤输出的3D声卡、机顶盒、MD随身听、数码音箱的光纤接口，音响设备，DVD/VCD/MP3/MP4播放器等低压音频装置。
- 所属城市：江苏 常州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 戴建南
- 电话：0519-88701236
- 传真：0519-88701236
- 手机：
- QQ ：
红外接收头
信息内容：HS-IR系列红外接收头是一个适用广泛,使用方便的一体化小型红外遥控接收器.电路由光敏接收二极管、集成电路组成,执行接收、放大、自动增益控制、滤波、解调、信号整形输出等功能. HS-IR系列红外接收头可直接将信号输出到微处理器解码。为加强抗干扰能力；全部器件封装在曲面结构的特殊环氧基树脂中。器件兼容了TTL和CMOS电路各自的优点；灵活地组合接收频率；对反向EMI有较高保护功能；具有高的接收灵敏度和长的接收距离。器件为低电压和低功耗。 光电参数：项 目符号最小值典型值值单 位备 注工作电流Icc-0.52.5mA无输入信号时高电平输出电压VOHVcc – 0.5 V 低电平输出电压VOL- 0.45V 有效距离L0-10-MIFP=400mA轴线夹角30度L30-5-半功率角(水平)θh-30-deg 半功率角(垂直)θv-30-deg 红外光波长λp-940-nm 高电平脉冲宽度T1400-800μs 低电平脉冲宽度T2400-800μs B．P．F中心频率fo-37.9-kHz 应用：光敏开关,红外遥控信号接收; AV，DVD，TV，VCR，CD，MD等；家用电器中的空调，CATV，STB（机顶盒）及多媒体设备。dzsc/19/1678/19167819.jpgdzsc/19/1678/19167819.jpg"

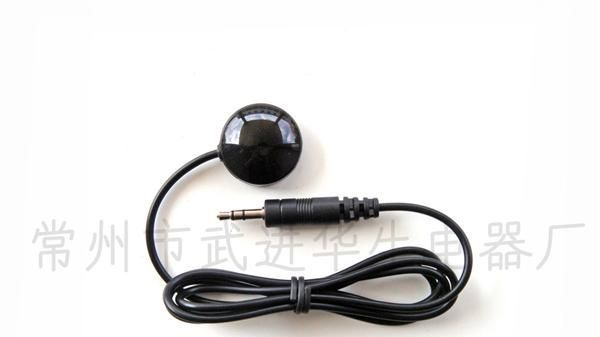

红外延长线 带线接收头 红外线接收单元
信息内容：器件简介：HS-IR38SL20E系列是一个小型的红外接收单元，内部关键元件是全集成红外接收器，该器件将高性能的PIN光电二极管和具有放大、解调功能的IC芯片用环氧树脂封装，可以抵抗各种可见光的干扰和电磁干扰，内部还装有高效率的电源RC滤波电路，有效的解决了由于延长接收电路带来的干扰。该红外接收单元可以是遥控变的更灵活、更方便。 产品配置：◆工作频率 38KHz◆工作电流 0.8mA~1.2mA◆工作电压 3.0~5.5V◆配有3.5毫米或2.5毫米立体耳麦插头(三芯) 或USB接头◆超小型设计封装Φ25*10mm(直径*高)◆线长为1.0米(可订做)◆接收距离10-15米◆内置CMOS IC低电压和低功耗.◆可直接连接TTL和CMOS电路.◆对可见光有较好的抗干扰能力.◆安装方便◆适用于机顶盒、待机杀手及各种红外遥控系统.◆RoHS 2002/95/EC
