①R0901N旋转电位器介绍：

      R0901N旋转电位器的特色：手感顺滑，碳片包塑密封，电位器性能好！质量稳定！

    R0901N旋转电位器是尚优电子主打的电位器产品，电位器用途广泛。目前月产量达到300000个以上，每月还在增加当中，是我们一款质量非常稳定的的产品。

  ②尚优电子生产的R0901N旋转电位器的特点

1：全部材料采用台湾进口材料生产，品质不良率控制在千分之一左右！

2：所有拨旋转电位器全部全检，保证手感顺滑，没有杂音，同步一致性好！

如何索取样品以及联系尚优:

Ⅰ：请24小时拨打东莞尚优电子服务热线18925712477联系人谢小姐

Ⅱ：请在上班时拨：0769-86485556或者传真0769-86171319联系业务人员

Ⅲ：请随时发EMAIL：ECKVR@163.COM和我们联系

Ⅳ：请加我的阿里旺旺：chinadwq或者QQ：958540501和我联系

③R0901N旋转电位器CAD图纸以及安装脚位图

  dzsc/19/1661/19166115.jpg

dzsc/19/1661/19166115.jpg

 ④R0901N旋转电位器电气性能：

電器性能
1.標稱阻值: 1KΩ～1MΩ
2.總阻值偏差: R＜500KΩ︰±20% R≧500KΩ︰±30%
3.阻值規律: TaperA，B，C
4.額定功率: 0.05w
5.使用電壓: AC50V/DC20V
6.殘留阻值: R≧250KΩ  0.1% total resistance  250KΩ>R>10KΩ  20Ωmax  10KΩ≧R 10Ωmax
7.絕緣阻抗: 100MΩ Min. At 250V DC
8.耐電壓: For 1 minute or more at 250V AC
9.動噪音: Less than47mV (at 20V DC)
⑤機械性能
1.全回轉角度: 280°±5°
2.旋轉力矩: 20~60gf.cm
3.旋轉止擋強度: 1.2kgf.cm min
4.焊錫耐熱性: Less than 260℃ and quicker than 3 seconds
耐久性能
1.回轉壽命: More than 10,000cycles
其它性能
1.低溫性能: 在－10±3℃下3H後常溫恢復1H（空載），電阻變化率與原始值比≦±10％
2.高溫性能: 在70±3℃下24H後常溫恢復4H（空載），電阻變化率與原始值比≦＋10~-20％
3.耐濕負載特性: 在40±2℃,R.H90-95%下加直流額定電壓350H後常溫恢復5H，電阻變化率與原始值比≦±20％

備注: 標準來源︰日本JIS行業標準！

⑥尚优电子生产能力以及检测手段，公司介绍

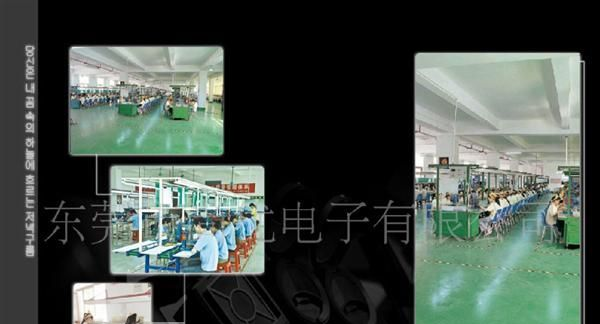

1：生产能力，此旋转电位器为尚优电子的优势生产产品，现目前日产量达到5万/天，还在不断上升中。

2：尚优电子是生产电位器的生产厂家，位于东莞茶山，现有生产工人280人！具备一般纳税人资格，可以开17%的增值税发票。公司通过ISO9001-2008版质量认证体系并完全遵照体系执行！

3：尚优电子对所有生产的电位器实行全检制度，公司备有所需之全部仪器！

  dzsc/19/1661/19166115.jpgdzsc/19/1661/19166115.jpg

4：尚优电子位于电子元器件最发达的东莞市，具体公司介绍请看：公司介绍

dzsc/19/1661/19166115.jpgdzsc/19/1661/19166115.jpgdzsc/19/1661/19166115.jpgdzsc/19/1661/19166115.jpg

如何索取样品以及联系尚优:

Ⅰ：请24小时拨打东莞尚优电子服务热线18925712477联系人谢小姐

Ⅱ：请在上班时拨：0769-86485556或者传真0769-86171319联系业务人员

Ⅲ：请随时发EMAIL：ECKVR@163.COM和我们联系

Ⅳ：请加我的阿里旺旺：chinadwq或者QQ：958540501和我联系

⑦R0901N旋转电位器分类：

 尚优电子生产R0901N旋转电位器介绍几种

  dzsc/19/1661/19166115.jpg    dzsc/19/1661/19166115.jpg

            R0901N 立式旋转电位器        R0901N 卧式旋转电位器

           dzsc/19/1661/19166115.jpg

            R0901N F轴旋转电位器

                    dzsc/19/1661/19166115.jpg  dzsc/19/1661/19166115.jpg

            R0901N  KQ轴40齿       R0901N  KQ轴18齿

                   dzsc/19/1661/19166115.jpg  dzsc/19/1661/19166115.jpg

                R0901N长轴套       R0901N螺纹轴套

⑧R0901N旋转电位器的用途：

此款电位器主要用于各种音响：舞台音响，调音台，功放机，均衡器，无线麦克风,DVD，小家电，玩具等。

⑨：R0901N旋转电位器使用注意事项

 1.电位器之电阻体大多采用多碳酸类的合成树脂制成，应避免与以下物品接触：氨水，其它胺类，碱水溶液，芳香族碳氢化合物，酮类，脂类的碳氢化合物，强烈化学品（酸碱值过高）等，否则会影响其性能。

2.电位器之端子在焊接时应避免使用水容性助焊剂，否则将助长金属氧化与材料发霉；避免使用劣质焊剂，焊锡不良可能造成上锡困难，导致接触不良或者断路。

3.电位器之端子在焊接时若焊接温度过高或时间过长可能导致对电位器的损坏。插脚式端子焊接时应在235℃±5℃，3秒钟内完成，焊接应离电位器本体1.5MM以上，焊接时勿使用焊锡流穿线路板；焊线式端子焊接时应在350℃±10℃，3秒钟内完成。且端子应避免重压，否则易造成接触不良。

4.焊接时，松香（助焊剂）进入印刷机板之高度调整恰当，应避免助焊剂侵入电位器内部，否则将造成电刷与电阻体接触不良，产生INT，杂音不良现象。

5．电位器应用于电压调整结构，且接线方式宜选择“1”脚接地；应避免使用电流调整式结构，因为电阻与接触片间的接触电阻不利于大电流的通过。

6．电位器表面应避免结露或有水滴存在，避免在潮湿地方使用，以防止绝缘劣化或造成短路。

7．安装“旋转型”电位器在固定螺母时，强度不宜过紧,以避免破坏螺牙或转动不良等;安装“铁壳直滑式”电位器时,避免使用过长螺钉,否则有可能妨碍滑柄的运动,甚至直接损坏电位器本身。

8．在电位器套上旋钮的过程中，所用推力不能过大（不能超过《规格书》中轴的推拉力的参数指标），否则将可能造成对电位器的损坏。

9．电位器回转操作力（旋转或滑动）会随温度的升高而变轻，随温度降低而变紧。若电位器在低温环境下使用时需说明，以便采用特制的耐低温油脂。

10电位器的轴或滑柄使用设计时应尽量越短越好。轴或滑柄长度越短手感越好且稳定。反之越长晃动越大，手感易发生变化。

11电位器碳膜的功率能承受周围的温度为70℃，当使用温度高于70℃时可能会丧失其功率。
