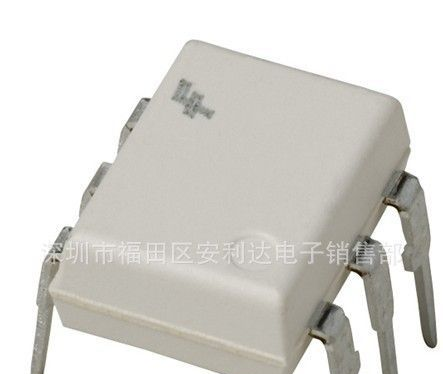

光电耦合器6N135
| 价 格： | 2.00 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | AVAGO/安华 | |
| 型号/规格： | 6N135 | |
| 种类： | 光电耦合器 | |
| 波段范围： | 远红外 | |
| 运转方式： | 连续式 | |
| 激励方式： | 光泵式 | |
| 工作物质： | 固体 | |
| 光路径： | 透过型外光路 | |
| 输出形式： | NPN三极管型 | |
| 传输信号： | OC门型 | |
| 速度： | 高速 | |
| 通道： | 单通道 |
6N135 二极管晶体管光电耦合器在 LED 和光检测器间使用绝缘层提供输入和输出间的电气绝缘。
光二极管偏压和输出晶体管集电极的独立连接可以通过降低基极到集电极电容，将速度提高到传统光晶体管耦合器的百倍以上。
这款单通道光电耦合器采用 8-pin DIP 封装供货
产品适合 TTL/CMOS、TTL/LSTTL 或广带宽模拟应用，顺向电流 IF= 6mA 时电流传输比 (CTR, Current Transfer Ratio) 为 7%。
特点：
- VCM= 1,500V 时 15kV/µs 高共模抑制 (CMR) 能力 (HCPL-4503/ HCPL-0453)
- 高速 1Mb/s
- 兼容 TTL
- 提供 8-pin DIP、SO-8 和宽体封装选择
- 集电极开路输出
- 0°C 到 70°C 工作温度性能保证
- 安全规范认证：
- UL1577 3,750V/1min，5,000V/1min (HCNW 器件和选择 020)
- CSA
- IEC/EN/DIN EN 60747-5-2 VIORM= 630Vpeak (选择 060)
- IEC/EN/DIN EN 60747-5-2 VIORM= 1,414Vpeak (HCNW 器件) - 提供双通道版本 (HCPL-253x/ HCPL-4534/ HCPL-053x/ HCPL-0534)
- 选择包括：
- 020 = UL1577 5,000V/1min
- 060 = IEC/EN/DIN EN 60747-5-2 VIORM= 630Vpeak
- 300 = 鸥翼型表面贴装
- 500 = 卷带式封装
- xxxE = 无铅
