蜡烛灯接收模块
| 价 格： | 1.70 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | JZY | |
| 型号/规格： | 接收模块 | |
| 种类： | 光学接收器件 | |
| 波段范围： | 远红外 | |
| 运转方式： | 单模式 | |
| 激励方式： | 电激励式 | |
| 工作物质： | 自由电子 | |
| 光路径： | 反射型外光路 | |
| 输出形式： | NPN三极管型 | |
| 传输信号： | 单电源型 | |
| 速度： | 高速 | |
| 通道： | 单通道 | |
| 输出波长： | 940（nm） | |
| 线宽： | 5（mm） |
红外接收头有多种称符：中文叫接收头、红外线接收头、红外线接收头、接收器等，英文全称为：Infrared Receiver Module,简称：IRM,RCM. 二、红外接收头的主要功能为IC化的一种受光元件，其内部是将光电二极管（俗称接收管）和集成IC共同组合封装而成，其IC设计主要以类比式控制，一般可以接收850~1100nm波段的红外光，其中主要以接收940nm为主。 三、红外接收头的工作原理为：内置接收管将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由IC内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。 四、接收头一般有三种脚位： 一般的红外接收头脚位如图一：从左至右：1.Vout(信号输出) 2.GND(电压负极) 3.Vcc(电压正极) 另一种如图二脚位顺序，从左至右：1.GND(电压负极) 2.Vcc(电压正极) 3.Vout(信号输出) 还有一种脚位顺序，从左至右： 1.Vout(信号输出) 2.Vcc(电压正极) 3.GND(电压负极)
"- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 钟文生
- 电话：0755-29193665
- 传真：0755-29193665
- 手机：
- QQ ：

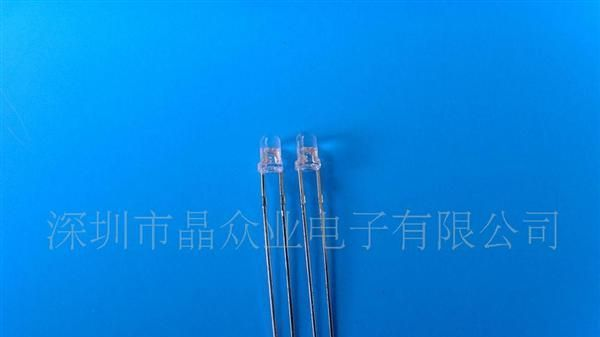

3MM红外发射管
信息内容：● 发射波长940nm-850nm● 包含各种尺寸规格、各种辐射角度及辐射强度，可根据用户实际要求定制● 发光强度高，响应速度快，可用脉冲驱动，无色透明环氧树脂应用领域：● 红外遥控系统● 红外探测系统● 红外幕墙保安系统● 磁带、光盘监测器● 光电开关/光传感器● 主动红外夜视仪● 电脑、手机等便携设备的红外数据传输系统极限参数(Ta＝25℃) 参数名称 符号 额定值 单位正向电流 IFM 30～60 mA正向脉冲电流（1） IFPM 0.3～1 A反向电压 VR 5 V耗散功率 PM 90 mW工作温度范围 Top -25～ 80 ℃贮存温度范围 Tst -40～ 100 ℃焊接温度（2） Tst 260 ℃注1)： f=1KHz,tp/T≤1% 注2)：t≤3s,离器件本体4mm以上 光电参数(Ta=25℃)参数 符号 测试条件 规范值 单位正向电压 VF IF＝50mA ≤1.5 V反向电流 IR VR＝5V ≤10 μA法向辐射强度 IE IF＝50mA EIR9402 ≥2 mW/srEIR9405 ≥25峰值发射波长 λp IF＝50mA 850~940 nm光谱半宽度 △λ IF＝50mA 50 nm辐射度角 2θ1/2 IF＝50mA EIR9402 16 degEIR9405 40具体产品的光电参数请参照相应产品的规格书。
