SH200-1 电源滤波器
| 价 格： | 15.00 | |
| 品牌： | 安州 | |
| 型号： | SH200-1 | |
| 种类： | 滤波器 | |
| 标称频率： | 1（MHz） | |
| 调整频差： | 1（MHz） | |
| 温度频差： | 1（MHz） | |
| 总频差： | 1（MHz） | |
| 负载电容： | 1（pF） | |
| 负载谐振电阻： | 1（Ω） | |
| 激励电平： | 1（mW） | |
| 基准温度： | 1（℃） | |
| 插入损耗： | 1（dB） | |
| 阻带衰减： | 1（dB） | |
| 输入阻抗： | 1（kΩ） | |
| 输出阻抗： | 1（kΩ） |
交流单相通用型滤波器
l 常规通用单相滤波器，价格优惠，安装简单;
General Single-phase ac filters, low price, easy to install
l 高频抑制性能优异，补充基板滤波电路高频性能不足;
Excellent interference-supression for high frequency
l 低泄露电流，高品质元件，性能有保证。
Low leakage current and high quality components ensure the safety and reliability of filter.
l 通用于电子设备，食品仪表，医疗电子等。
Available for electronic equipments, instruments, electronicmedical devices and so on
技术参数
额定电压 | 250VAC MAX | 工作频率 | 50/60Hz | |
测试电压 | 线-线 | 1450VDC 2秒钟 | 额定电流 | 1~10A |
线-地 | 2250VDC 2秒钟 | 气候类别 | 25/85/21 | |
产品列表
产 品 型 号 | 电路图 | 额定电流 | 泄露电流 | 外型尺寸 | 连接方式 |
SH200-1 | 图1 | 1A | ≤0.5mA | 图1 | 软 线 |
SH200-2 | 图1 | 2A | ≤0.5mA | 图1 | 软 线 |
SH200-3 | 图1 | 3A | ≤0.5mA | 图1 | 软 线 |
SH200-6 | 图1 | 6A | ≤0.5mA | 图1 | 软 线 |
SH200-10 | 图1 | 10A | ≤0.5mA | 图1 | 软 线 |
原理图
dzsc/19/1641/19164160.jpg

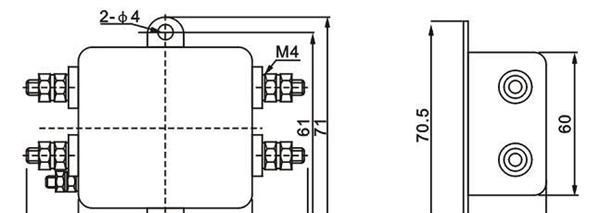

外壳尺寸
dzsc/19/1641/19164160.jpg
"
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈可
- 电话：577-62778483
- 传真：577-62778483
- 手机：
- QQ ：

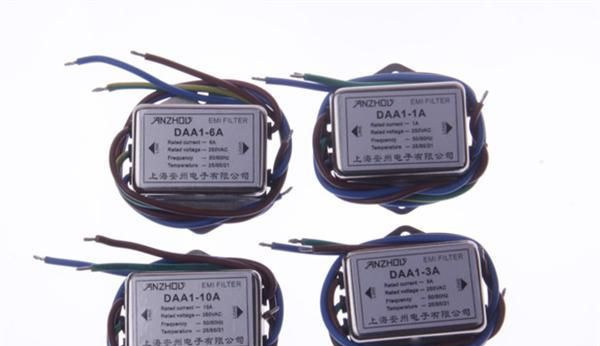

DAA1-3A EMI 电源滤波器,带线滤波器
