价 格: | 2.00 | |
额定电压: | 3-48VDC | |
产品系列: | JZC-33F | |
额定电流: | 5A,3A | |
线圈功率: | 0.2W,0.45W | |
触点切换电流: | 5A,3A | |
触点切换电压: | 3-48VDC | |
防护特征: | 封闭式 | |
触点负载: | 中功率 | |
应用范围: | 电磁 | |
型号/规格: | GD | |
品牌/商标: | GOLDEN/高登 | |
触点形式: | 常开型,常闭型,转换型 |
产品特性具有5A、10A切换能力. 超小型及标准的PC脚. 外壳封口、不封口两种供选择. 外型尺寸(L×W×H)20.5 × 10.6 × 15.6 mm 触点形式 (国内)1H, 1Z (国外)1A, 1C 触点材料AgPd(镜触点镀金)触点负载NO: 5A/250Vac 30Vdc; 10A/125Vac NC: 3A/250Vac 30Vdc 触点接触电阻<=100 mΩ 切换功率 150W 1250VA 切换电压30Vdc 277Vac 切换电流10A 机械寿命107 电气寿命105 线圈功耗0.2, 0.45W 线圈额定电压3, 5, 6, 9, 12, 18, 24Vdc 吸合电压 Max75% 额定电压释放电压 Min5% 额定电压复归电压动作时间<=8ms 释放时间<=5ms 线圈允许电压VDC(max)110% 额定电压绝缘电阻1000 MΩ (在500V) 介质耐压 (触点间)50Hz, 1000V (触点线圈间)50Hz, 4000V 冲击10G 振动10~55Hz 双振幅 1.5mm 环境温度-40 ~ 70 °C 相对湿度95% (at 35 °C) 重量7g (10g) 型号对照
型号:GB/HM4100F尺寸:15.5*11*11.1(mm)线圈电压:3-24VDC线圈功耗:0.2W,0.36W,0.45W触点形式:1A,1B,1C触点切换电流:3A触点负载:1A,3A/125VAC 1A,2A,3A/30VDC 3A/14VDC环境温度:-25-70介质耐压:触点间:50Hz 500V 触点与线圈间:50Hz 1000V绝缘电阻:1000MΩ接触电阻:≤50MΩ机械寿命:5*106电寿命:1*105 "

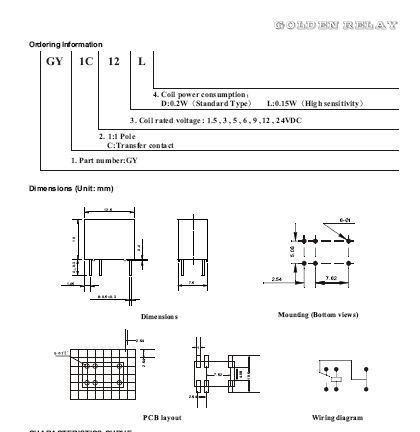

型号:GY/ SYS /JRC-23F触点材料:AgCdO AgSnO2尺寸:12.5*7.5*10(mm)线圈电压:1.5-24VDC线圈功耗:0.15W 0.2W转换功率:30W 125VA转换电压:60VDC 125VAC转换电流:1A工作时间:5ms释放时间:5ms触点形式:常开型常闭型转换型触点切换电流:1A触点负载:1A/24VAC 0.5A/125VAC环境温度:-30-70介质耐压:触点间:50Hz 500V触点与线圈间:50Hz 1000V绝缘电阻:1000MΩ接触电阻:≤50MΩ机械寿命:1*107电气寿命:1*105重量:3g 规格详细资料:dzsc/19/1665/19166511.jpgdzsc/19/1665/19166511.jpg 公司简介: 高登电器有限公司是一家合资的研制、开发、生产和销售电磁继电器、汽车继电器和磁保持继电器的高新技术企业,工厂座落于沿海现代化国际港口城市—深圳。公司现占地20000平方米,生产厂房10000平方米,拥有技术娴熟的员工800余名及80多名高学历,高素质的研发和技术人员;目前生产的继电器产品达6多个系列,1000多种规格,年生产能力达1.5亿只继电器。公司从初创以来,一贯秉持着“努力开拓、诚信进取、锐意创新、永不满足”的企业精神,秉持着“以质取胜,用户优先”的经营方针,秉持着“品质至上,精益求精”的...
