LT3型中频陶瓷滤波器(300~1000kHz)
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌： | LT3型中频陶瓷滤波器(300~1000kHz) | |
| 型号： | LT3型中频陶瓷滤波器(300~1000kHz) | |
| 种类： | 滤波器 | |
| 标称频率： | -（MHz） | |
| 调整频差： | -（MHz） | |
| 温度频差： | -（MHz） | |
| 总频差： | -（MHz） | |
| 负载电容： | -（pF） | |
| 负载谐振电阻： | -（Ω） | |
| 激励电平： | -（mW） | |
| 基准温度： | -（℃） | |
| 插入损耗： | -（dB） | |
| 阻带衰减： | -（dB） | |
| 输入阻抗： | -（kΩ） | |
| 输出阻抗： | -（kΩ） |
u 特点和用途
该产品适用于小型无线电通讯中放
级滤波电路或其它选频滤波电路。
u 技术指标(Specifications):MK0.219.001JT
u 电性能指标
参数Data 带宽组别Type | 中心频率 (kHz) CF | 通带宽度 △f6dB(kHz) 6dB Bandwidth | 插入损耗Insertion loss | 带内波动(dB) Waviness | 阻带损耗(dB) Stop-Band Attenuation | 阻带范围(kHz) Stop-Band Range | 矩形系数 Square Factor | |
A | 465±0.5 | ≥1.1~1.7 | ≤15 | ≤3 | 40 | f0±50 | △f40dB/△f6dB | ≤3 |
B | ≥1.7~2.5 | ≤12 | ||||||
C | 465±1 | ≥2.5~4 | ≤10 | ≤2.5 | ||||
D | ≥4~5.5 | 50或60 | ||||||
E | ≥5.5~7.5 | ≤8 | ||||||
F | ≥7.0~9.5 | f0±100 | △f50dB/△f6dB | |||||
G | 9.5~12 | ≤2 | ||||||
H | 465±1.5 | 12~15 | ≤6 | |||||
I | 15~20 | |||||||
J | 20~25 | |||||||
K | 25~30 | |||||||
L | 30~35 | |||||||
N |
| 35~40 |
|
|
|
|
|
|
P | 40~60 | |||||||
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张建华
- 电话：029-88224500
- 传真：029-88224500
- 手机：
- QQ ：

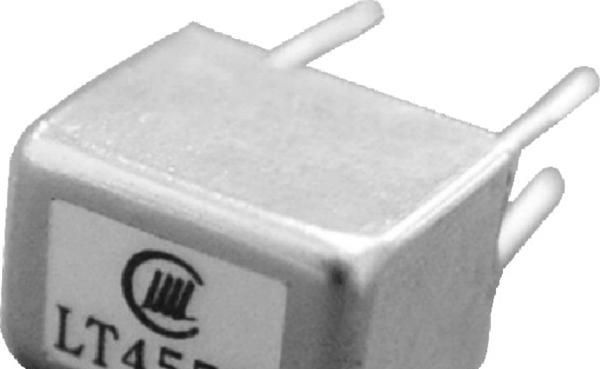

LTM-455型中频陶瓷滤波器
信息内容：u 特点和用途该产品体积小，适用于船舶等小型无线通讯设备的中放级或其他选频滤波电路中。u 电性能指标带宽组别中心频率(KHz)通带宽度△f3dB(KHz)插入损耗(dB)带内波动(dB)阻带衰耗(dB)阻带范围(KHz)矩形系数匹配阻抗(KΩ)A455±0.5≥±2≤10≤1.5≥30f0±50≤32B455±0.5≥±3≤8≤1.5≥30f0±50≤32C455±1≥±4.5≤6≤1.5≥35f0±50≤2.52D455±1≥±6≤4≤1.5≥40f0±100≤2.51.5E455±1≥±7.5≤3≤1.5≥40f0±100≤21.5F455±1.5≥±10≤3≤1.5≥40f0±100≤21.5G455±1.5≥±12.5≤3≤2≥40f0±100≤21.5H455±1.5≥±15≤3≤2≥40f0±100≤21.5I455±2≥±17.5≤3≤2≥40f0±100≤21.5注：该产品为协议产品。用户有其它要求，可在协议中注明。"

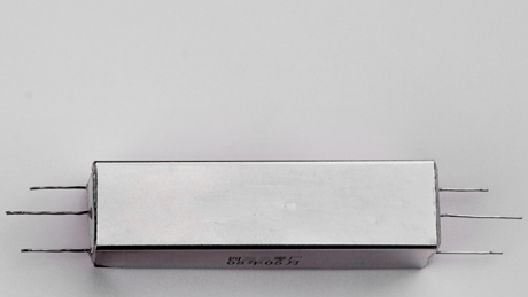

LT7~8型低频窄带陶瓷滤波器
信息内容：u 特点与用途本产品采用压电陶瓷材料制成，适用于多路载波通讯机的分频或选频等滤波电路。u 电性能指标 型号及尺寸代号Model标称频率f0(kHz)CF通带(△f 3dB)Pass band通带衰耗(dB)Pass bandattenuation通带波动(dB)Waviness阻带防卫度Stop-Bandattenuation阻抗(kΩ)Impedance尺寸(mm)Dimensions(L)LT7-110~18≥f0±0.4 f0%≤9≤3≥40dB3~555LT7-218~36≤745LT7-336~6035LT8-11.0~2.9≤95~1065LT8-23.0~4.9≤755LT8-35.0~1040注：多路载波用陶瓷滤波器系列可按邮电部标准制作
