亿美单相固态继电器SSR-10VA
| 价 格： | 15.00 | |
| 应用范围： | 电炉加热设备、灯光调节等 | |
| 品牌/商标： | 亿美 | |
| 产品系列： | SSR | |
| 型号/规格： | SSR-10VA | |
| 触点形式： | 常开型 | |
| 额定电压： | 380（V） | |
| 电流性质： | 交流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 密封式 | |
| 触点切换电压： | 380（V） | |
| 触点切换电流： | 10（A） |
一、产品特点：
1、场效应管输出；
2、输入与输出回路之间变压器隔离；
3、输入端-输出端之间隔离耐压1500V；
4、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000
认证，国内3C认证。
二、技术参数:
单 相 固 态 继 电 器
| 产品型号 | SSR-10VA |
控制方式 | 电阻调节 500KΩ 1/2W | |
负载电流 | 10A | |
负载电压 | 24-380VAC | |
控制电压 | / | |
控制电流 | / | |
断态漏电流 | 2mA | |
通态降压 | 1.5VAC | |
通断开时间 | 10mS | |
介质耐压 | 2500VAC | |
绝缘电阻 | 500M /500VDC | |
环境温度 | -30℃-75℃ | |
工作电流安全系数 | 阻性负载：60% 感性负载：30% | |
安装方式 | 螺栓固定 | |
工作指示 | / | |

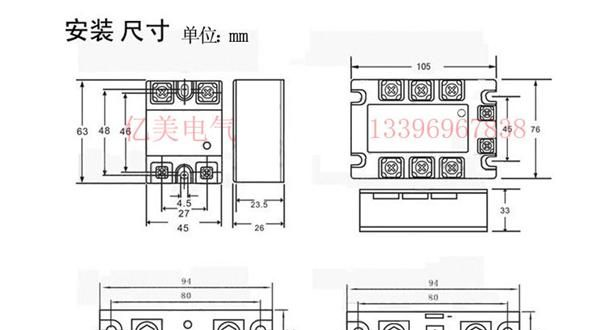

外形尺寸(mm) | 62x44x23 | |
重量 | 132g |
三、用途
固态继电器引进国外先进制造技术，具有体积小，输入功率小、
无触点、无火花、无噪音、无电磁干扰、开关速度快，抗干扰能
力强、工作可靠、寿命长、耐振动、防腐蚀，对恶劣环境适应性
强等优点，固态继电器能与TTL、DTL、HTL等集成电路兼容，能
以微小的控制信号直接控制大电流负载。广泛用于计算机接口，
微处理器控制，测量仪表，自动化系统等，是计算机系统遥控测
试，工业自动化控制，机电一体化的理想元件。
注意事项
一、 输入条件
1、输入电压的波动系数应保证在5%以内
2、固态继电器输入已内置限流电路，为确保固态继电器正常工
作，控制端输入电流需大于固态继电器工作电流20%以上的电流
（在工作电压范围内）
二、 输出条件
1、 蜂值电压选择：
电感负载：取线电压（有效值）的2-3倍
纯电阻负载：取线电压（有效值）的1.5-2倍
2、 压敏电阻的选用：
压敏电阻的标称工作电压按固态继电器工作电压的有效值的
1.7-1.9倍选取。
3、 工作电流5A以上需加散热器，继电器与散热器之间加
导热硅脂才能良好散热。（继电器底版温度必须保持在
70度以下）
