RCL424024魏德米勒继电器
| 价 格： | 28.00 | |
| 额定电压： | DC24 | |
| 产品系列： | 3RH12 | |
| 电流性质： | 直流 | |
| 额定电流： | 5A | |
| 触点切换电流： | 7 | |
| 触点切换电压： | 250 | |
| 防护特征： | 密封式 | |
| 触点负载： | 大功率 | |
| 应用范围： | 电磁 | |
| 型号/规格： | RCL424024 | |
| 吸合电流： | 0.3 | |
| 释放电流： | 7 | |
| 品牌/商标： | Weidmuller/魏德米勒 | |
| 触点形式： | 二开二闭 |
dzsc/19/1626/19162658.jpgdzsc/19/1626/19162658.jpg
| 终端继电器 | |
| 追求使用便利性和节省空间的4点 输出用继电器终端 • 宽31×高35×进深68mm。和PYF插座相等的尺寸。 • 独立接点、独立线圈。 • 可通过短路棒（另售）方便地进行公共连接。 而且相邻的终端也能公共连接。 • 备有端子保护罩，防止触电。 • 备有继电器搭载型和功率MOS FET继电器搭载型。 • 带动作显示LED。 • 内置线圈浪涌吸收用二极管。 • DIN导轨安装、螺钉安装共用。 • 附带继电器拆卸工具。 |
额定值/性能
■性能
| 型号 项目 | G6D-F4B | |||||
| 继电器输出 | ||||||
| 接触电阻 ＊1 | 100mΩ以下 | |||||
| 动作时间 ＊2 | 10ms以下 | |||||
| 复位时间 ＊2 | 10ms以下 | |||||
| 绝缘电阻 | 1000MΩ以上(DC 500V兆欧表) | |||||
| 耐压 | 线圈和接点间 | AC2,000V 50/60Hz 1min | ||||
| 同极接点间 | AC750V 50/60Hz 1min | |||||
| 耐冲击电压（线圈接点间） | 4,000V（1.2×50μs） | |||||
| 振动 | 耐久 | 10～55～10Hz单振幅0.75mm（双振幅1.5mm） | ||||
| 误动作 | 10～55～10Hz单振幅0.75mm（双振幅1.5mm） | |||||
| 抗振 | 耐久 | 500m/s2 | ||||
| 误动作 | 100m/s2 | |||||
| 耐久性 | 机械 | 2,000万次以上 (开关频率18,000次/h) | ||||
| 电力＊2 | AC250V 3A(阻性负载)10万次以上 DC 30V 3A（阻性负载）10万次以上 (开关频率18,000次/h) | |||||
| 故障率P水准（参考值＊3） | DC5V、10mA | |||||
| 使用环境温度 储存温度 | -25～＋55℃（不结冰、凝露） | |||||
| 使用环境湿度 | 45～85%RH | |||||
| 重量 | 约65g | |||||
注. 上述值为初始值。
＊1. 测量条件 ：DC5V 1A
＊2. 环境温度条件： 23℃
＊3. 该数值为开关频率120次/min时的数值。
■动作特性
| 型号 项目 | G3DZ-F4B |
| 功率MOS FET继电器输出 | |
| 动作时间 | 10ms以下 |
| 复位时间 | 15ms以下 |
| 输出ON电阻 | 2.4Ω以下 |
| 开路时的漏电流 | 10μA（DC125V兆欧表） |
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） |
| 输入输出间耐压 | AC2,000V 50/60Hz 1min |
| 振动 | 10～55～10Hz |
| 单振幅 | 0.75mm（双振幅1.5mm） |
| 冲击 | 500m/s2 |
| 使用环境温度，储存温度 | -25～＋55℃（不结冰、凝露） |
| 使用环境湿度 | 45～85%RH |
| 重量 | 约70g |
- 所属城市：山东 济南
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王莉
- 电话：
- 传真：
- 手机：13205319818
- QQ ：
DRM270024L,DRM270024LT魏德米勒继电器7760056069
信息内容：dzsc/19/1653/19165363.jpgdzsc/19/1653/19165363.jpgdzsc/19/1653/19165363.jpgdzsc/19/1653/19165363.jpgdzsc/19/1653/19165363.jpgdzsc/19/1653/19165363.jpgdzsc/19/1653/19165363.jpgdzsc/19/1653/19165363.jpg魏德米勒继电器DRM270024LT魏德米勒可提供的继电器和光电耦合器有: PLUGseries系列， MICROseries系列， RS 、RSM系列和其它常用系列。PLUGseries继电器和光电耦合器模块化 模块化的结构：方便用户使用各种类型继电器和固态继电器, 带续流二极管的指示灯等可作为选件控制线圈和触点均可横联夹持/释放杠杆确保可靠夹持和迅速释放继电器，且顶部可安装WS标记号提供的接线灵活性：自由选择弹片和螺钉联接标准的底座可安装不同种类的继电器和固态继电器MICROseries 继电器和光电耦合器微型化：6.1mm厚的安装宽度节省空间。尤其适合于设备的更新和扩展，对原有控制系统的空间可以更好利用控制线圈和触点均可横联：可使用不同针数和颜色的ZQV 4N实现横联线圈和触点的 4路等电位联接提供的接线灵活性：自由选择弹片和螺钉联接夹持/释放杆确保可靠夹持和迅速释放继电器，且顶部可安装WS标记号使用插拔式继电器：可以选择安装不同触点材料的继电器RS 、RSM系列继电器...
QLY2N/AC220V大功率电磁正启继电器RH2B-ULAC220

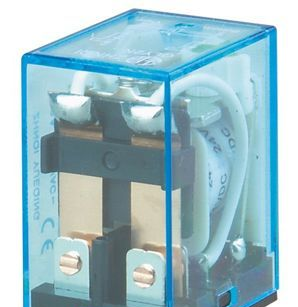

信息内容：应用范围电磁品牌正启型号QLY2N产品系列LY触点形式二开二闭 QLY2F-24VDCdzsc/19/1660/19166078.jpgQLY2(N)尺寸：36×21.5×28重量：35g线圈功率：DC0.9W AC1.2VA线圈规格：3-220VDC 6-380VAC触点负载：10A 220VAC 28VDC接触电阻：50mΩ耐 压：1500V绝缘阻抗：100mΩ吸合电压：DC≤70% AC≤80%释放电压：DC≤10% AC≤30%机械寿命：1×107(开闭频度：1.8万次/h)电气寿命：1×105(开闭频度：1.8万次/h)环境温度：-40～ 70℃(不结冰)
