供应河北高邑水泵用节能控制柜 变频器价格 变频器工作原理
| 价 格： | 10888.00 | |
| 额定电压： | 三相AC380（V） | |
| 输出电压调节方式： | PWM控制 | |
| 外型： | 铁壳 | |
| 产品系列： | C系列 | |
| 直流电源性质： | 电流型 | |
| 滤波器： | 不带滤波器 | |
| 额定电流： | 0.00（A） | |
| 电源相数： | 三相 | |
| 应用范围： | 水泵专用 | |
| 营销方式： | 厂家直销 | |
| 适配电机功率： | 45（kW） | |
| 型号/规格： | C1-45A4P | |
| 供电电压： | 低压 | |
| 品牌/商标： | 久川 |
dzsc/19/1617/19161710.jpg
久川节能控制柜组成变频器应用主要部件组成
1.CPU运算速度及精度、功能：
控制核心采用三菱公司专用16位单片机（MCU）M30262，稳定性高；
软件采用优化空间电压矢量算法（SVPWM）：
优点：输出电压脉动低，电流谐波低，电机运转平滑，电磁噪声小的优点。
dzsc/19/1617/19161710.jpg
工作精度除取决于CPU外，还取决于晶振的选择，目前一般16位单片机应用的为20MHZ晶振；32位单片机应用30MHZ晶振。
2.逆变功率元器件： IGBT和单管。
2.1C00R4A2/4—C02R2A2/4、C03R7A2变频器采用的是美国tyco泰科七单元
P8系列IGBT；
P8优点：可靠性高，裕量比较大。
可靠性、稳定性、过载能力等：逆变回路模块化设计，其制造成本略高于分立元器件单元电路，但是其电路可靠性，抗过载能力，运转寿命，功率循环能力大大超越分立电路的产品。
dzsc/19/1617/19161710.jpg
2.2C03R7A4-C015A4采用优派克（EUPRC）FP系列七单元模块。KT3 KE3
系列。
优点：开关损耗很小，稳定性高。
过载能力强。
2.3 C018R5A4-C400A4 采用2单元模块。
C018R5A4-C075A4 富士2单元模块 目前准备换为EUPEC模块（其过载能力更强）。
C090A4-C400A4 采用英飞凌Eupec。
3．整流桥
C018R5A4—C075A4应用日本三社 （六单元整流），输出为可控整流，
比传统变频器方案省掉一个交流接触器，将接触器功能以可控硅电子开关模
式集成于整流模块中。
C090A4以上采用普通整流 接触器（可控硅）：采用西门康（德国）二单
元普通整流*3个。 趋势是准备换代成2单元可控整流，去掉交流接触器。
进一步提高机器稳定性。
4.电源滤波电容：功能特点是将脉动电压滤波（或者说平波）成平滑电压。
久川采用江海（日立）电容。
正测试爱普克斯电容（德国）西门子子公司品牌。
电容参数：串联等效电阻的大小影响了电容的发热和电容寿命。 电阻越小，电容寿命越长。将采用的爱普克斯电容的串联等效电阻阻值比江海更小。
dzsc/19/1617/19161710.jpg
5.机箱结构
C011A4以上机器采用铁壳机箱，走线采用铜排结构。
优点：1、采用叠层铜排，没有采用电线结构所产生的杂乱电感，有利于更好的保护模块。
6.散热风扇
C03R7A4—C018R5A4 采用建准
C018R5A4—C075A4 采用日本美培亚NMB 准备换成建准的。 型号：24VDC。
C090A4以上采用苏州三协的风扇。型号是220V或者380V。
dzsc/19/1617/19161710.jpg
7.接线端子
小功率机器和控制端子：台湾町洋的端子；
大功率电源端子：用的欧陆端子；此端子具有防滑丝功能（硬度比较高）。
8.贴片电阻、电容（小元器件）
1.8.1 贴片电阻、电容采用台湾国巨 采用1%误差范围器件。
1.8.2 加工：PCB板制作、贴片SMT，工艺，焊接。
贴片：在台资企业 柏特加工。贴片过程采用“点红胶”工艺。（即贴片前用点红胶工艺对贴片器件进行固定。）例如：马自达汽车电子、爱默生变频板都在此公司加工。 贴片完毕后再做电脑光学定位检测（漏锡、错焊等）。
9.电流互感器
C03R7A4—C200A4:采用国产托肯KTC系列（电压型传感器）。
C200A4以上：采用电流型传感器。
久川采用三路检测技术。用三路互感器进行检测控制。
目前市面上有很多两路检测技术，与三路检测比，其无法检测：三相输出对地短路和输出缺相检测。
10.开关电容：美国CTE。（大滤波电容的吸收部分）保证滤波效果。
11.开关电源及驱动电路：开关电源采用专用IC FET管，电网适应能力范围
宽：DC100～700V，完善的短路保护和过载设计，稳定可靠。IGBT驱动采用
PC929，其有过流短路保护功能，设计参考ABB变频器IGBT驱动电路。对IGBT
的欠压、过压、过电流、驱动异常、电机短路、对地短路、三相输出短路具
备故障报警并关断输出能力，保护逆变模块不会损坏。
dzsc/19/1617/19161710.jpg
售前服务
◆ 为终端用户和代理商提供咨询；
◆ 久川节能控制部资深工程师赴现场实地测试；
◆ 从现场采集数据，经久川节电分析软件分析；
◆ 由工程师出据三项分析报告。电源技师分析报告、节电率预测报告、节电投资分析报告
◆ 免费提供完整的久川节电平台整体解决方案。
售后服务
久川节能控制系统的售后服务是以安装后的产品为核心的，由电话技术支持网络技术支持 现场技术支持和后续项目技术咨询相结合的多层面服务 它包括
◆ 提供产品的18 个月保修服务；
◆24 小时的技术支持和技术响应；
◆ 网络技术咨询，现场跟踪技术支持。协助测试安装效果，包括测试安装后电源质量的清洁程度等；
◆ 定期或不定期的代理商技术培训。
- 所属城市：河北 石家庄
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张金圣
- 电话：0311-64594819
- 传真：0311-67594819
- 手机：13068791150
- QQ ：
供应衡水高性能稳定性高单相通用变频器0.75KW
信息内容：dzsc/19/1618/19161813.jpgdzsc/19/1618/19161813.jpgdzsc/19/1618/19161813.jpgdzsc/19/1618/19161813.jpg久川通用变频器可安装遥控装置，方便操作dzsc/19/1618/19161813.jpg 久川通用变频器特点： ■优化空间电压矢量(SVPWM)控制技术提供了高起动转矩特性(1Hz 120%)。 ■专用CPU，保证了运算精度及控制性能，转矩响应速度达0.1S，速度稳定精度达±1%。 ■采用智能功率器件，使电机运行更加平稳可靠。 ■AVR功能(自动电压调整)，确保低输入电压条件下高输出转矩。 ■具备多种S曲线加减速控制选择，使电机加减速更加灵活、平稳。 ■电机参数自动侦测技术，实现了电机运行状态的参数自整定。 ■自动节能运行功能，柔性加减速设定曲线，低速节能显著，提高了系统的效率。 ■内置PID功能,方便实现闭环控制。 ■智能输入输出控制端子,更好地满足现场工况。 ■多种控制方式，适应不同的负载特性要求。 ■软件功能丰富，可为用户OEM特殊要求。 ■具有内、外多段速控制及简易PLC功能，简化外部控制电路。 ■RS485通讯接口、MODBUS通讯协议，与各类工控机完美联接。

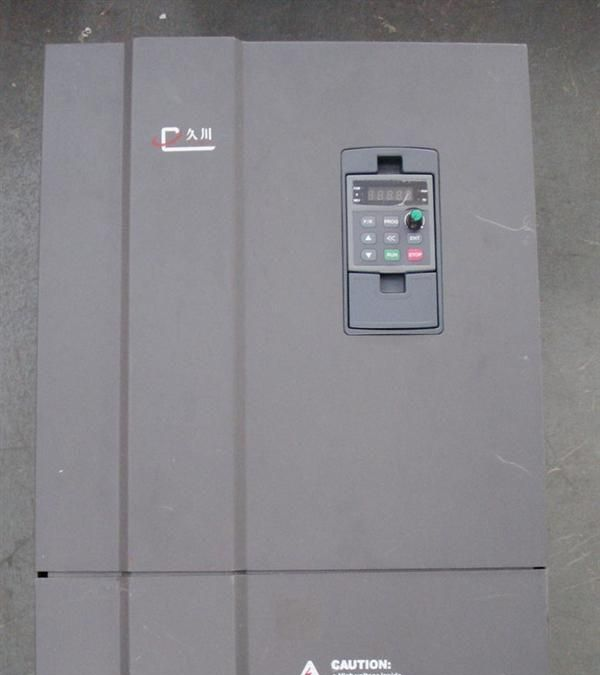

供应厂家直销秦皇岛铁壳30KW变频器 变频器价格 变频器
