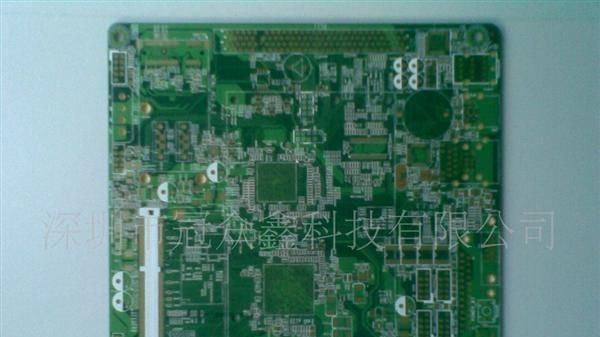

工艺要求：

                                           层次：六层

                                       表面处理：沉金

                                           丝印：红油

                                           字符：白字

                                            环保工艺

                                       线宽线距：4/4mil

                                       最小孔径：0.2mm

                                       打样交期：10天

                                       量产交期：15天

      目前公司已通过BSI的ISO9002：2000质量体系国际认证和UL认证。公司一直坚持以“科技创新、真诚服务、携手共赢为原则服务广大客户。在未来的日子里，诚盼能与各事业伙伴共同发展，达到真正双赢！希望我们的真诚能带来您的信任和支持!

生产PCB 高品质样板、批量板、特种多层板。快速交货：样品最快双面8小时/24小时，多层48小时，  正常生产交付能力双面96小时，多层144小时。

我司线路板生产工艺能力如下：
     1、表面工艺：喷锡、电镀镍/金、化学镍/金等、OSP膜等。
     2、PCB层数Layer 1-20层

     3、加工面积 Max board sixc 单面/双面板650x450mm Single/

     4、板厚Board thickncss 0.3mm-3.2mm 最小线宽 Min track width 0.10mm 最小线距 Min.space 0.10mm
     5、最小成品孔径 Min Diameter for PTH hole 0.3mm
     6、最小焊盘直径 Min Diameter for pad or via 0.6mm
     7、金属化孔孔径公差 PTH Hole Dia.Tolerance ≤Ф0.8　±0.05mm ＞Ф0.8 ±0.10mm
     8、孔位差 Hole Position Dcviation ±0.05mm
     9、绝缘电阻 Insuiation resistance ＞1014Ω（常态）
     10、孔电阻 Through Hole Resistance ≤300ｕΩ
     11、抗电强度 Dielectric strength ≥1.6Kv/mm
     12、抗剥强度 Peel-off strength 1.5v/mm
     13、阻焊剂硬度 Solder mask Abrasion ＞5H
     14、热冲击 Thermal stress 288℃ 10sec
     15、燃烧等级 Flammability 94v-0
     16、可焊性 Solderability 235℃ 3s在内湿润翘曲度 board Twist ＜0.01mm/mm 离子清洁度 Tonic Contamination ＜1.56微克/cm2
     17、基材铜箔厚度： 1/2oz、1oz、2oz
     18、镀层厚度： 一般为25微米，也可达到36微米
     19、常用基材： FR-4、FR-5、CEM-1、CEM-3、94VO、94HB
     20、客供资料方式：GERBER文件、POWERPCB文件、PROTEL文件、PADS2000文件、AUTOCAD文件、ORCAD文件、菲林、样板等
     未尽事宜,愿与您们协商、探讨！
我司将以质的产品，最快的速度，最合理的价格为贵司提供诚挚的服务！欢迎来电咨询！！
