OMRON欧姆龙继电器 G9B-12 G9B-06 步进继电器单元
| 价 格： | 面议 | |
| 额定电压： | DC24 | |
| 产品系列： | DC24 | |
| 线圈电源： | DC24 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | 10 | |
| 触点切换电压： | AC250 | |
| 防护特征： | 防尘罩 | |
| 触点负载： | 中功率 | |
| 应用范围： | 中间继电器 | |
| 型号/规格： | G9B-12 G9B-06 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 一开一闭 |
继电器 > 一般继电器 > 特殊动作用
G9B 步进继电器单元
将适合于泵控制、工序控制的步进控制功能单元化。
步进数有6回路、12回路两种
• 通过继电器接点输出，可以开关2A（AC250V、DC30V）。
• 通过复位输入，可恢复到步进初始状态。
• 带有停电时也能通过内存保存10天步进状态的停电保持功能。（停电时输出接点为OFF）。
• 配备有检查外来噪声等引起的内置继电器驱动元件ON故障的故障检查
功能。显示报警LED的同时，通过有接点输出警报。（不能检查继电器接点的接触不良、熔接）。
• 端子台为防止触电的防指触保护结构。
• 带有可清楚显示步进状态的LED显示。
dzsc/19/1611/19161166.jpg
额定值
操作线圈
| 项目 负载 | 阻性负载 |
| 额定负载 | AC 250V 2A DC 30V 2A |
| 额定通电电流 | 2A |
| 接点电压的值 | AC 250V、DC 30V |
| 开关容量的值(参考值) | 500VA 60W |
注2. 动作特性指的是线圈温度为 23℃时的值。
注3. 容许电压指的是继电器操作电源的电压容许变动范围的值，环温度为 23℃时的值。不是连续容许值。
■性能
| 容许电压变动范围 | 额定电压的85～110% | |
| 消耗电流 | DC24V:90mA以下、 AC100V or AC200V:120mA以下 | |
| 接触电阻 * 1 | 100mΩ 以下 | |
| 动作时间 * 2 | 50ms 以下 | |
| 复位时间 * 2 | 50ms 以下 | |
| 最小脉冲时间 | 100ms | |
| 异常检测时间 | 100ms以下 | |
| 绝缘电阻* 3 | 100MΩ 以上（DC500V兆欧表)(控制电路－输出接点 报警接点之间) 100MΩ 以上（DC500V兆欧表)(输出接点－报警接点之间) | |
| 耐压 | 1500V 50/60Hz 1min（控制回路-输出接点·报警接点之间) 1500V 50/60Hz 1min（输出接点·报警接点之间) | |
| 抗干扰性 | 干扰水平1.5kV脉冲宽度50ns/1μs(DC24V型为600V) | |
| 振动 | 耐久 | 10～55～10Hz 单振幅0.375mm（双振幅0.75mm) |
| 误动作 | 10～55～10Hz 单振幅0.375mm（双振幅0.75mm) | |
| 冲击 | 耐久 | 500m/s2 |
| 误动作 | 200m/s2 | |
| 寿命 | 机械 | 1000万步以上（接点无负载、开关频率3600步/h) |
| 电气*5 | 30万步以上（额定负载、开关频率3600步/h) | |
| 故障率P水准（参考值 *5) | DC 5V 10mA | |
| 使用环境温度 | －25～＋55℃（不结冰、凝露) | |
| 使用环境湿度 | 5～85%RH | |
| 端子强度 | 紧固端子强度0.98N·m拉力强度49N | |
| 重量 | 约450g（12点型)、约400g（6点型) | |
*1. 测量条件:根据DC5V 100mA电压下降法。
*2. 测量条件:外加额定操作电压时不包括接点跳动。 环境温度条件： 23℃
*3. 环境温度条件： 23℃。
*4. 此值为开关频率在120次/min时的值。
产品规格仅供参考，详细信息请于业务员联系。
G9B-12 G9B-06
- 所属城市：上海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周涛
- 电话：
- 传真：
- 手机：
- QQ ：
OMRON欧姆龙继电器 MM3PN MM4XP-JD 功率继电器

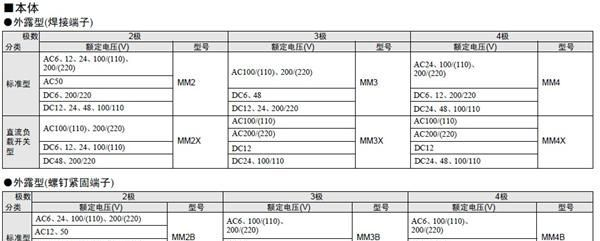

信息内容：继电器 > 一般继电器 > 控制柜用MM 功率继电器稳定的接触可靠性和高寿命的功率继电器• 安装、配线容易，使用简单。• 多样的接点结构，即使是直流负载开关用，也可根据外露型和用途进行选择。• 机械寿命500万次、电气寿命(额定负载时)50万次，具有高寿命• 还有二极管内置型以及功率用辅助继电器(JEC-174D)标准产品。dzsc/19/1614/19161465.jpgdzsc/19/1614/19161465.jpg额定值/性能/功能■性能 项目 结构外露型带外壳型 接触电阻 ＊1 25mΩ 以下 50mΩ 以下 动作时间＊2 AC 25ms以下、DC 50ms以下 复位时间＊2 30ms以下（＊4 100ms以下） 开关频率 机械 7,200次/h 额定负载 1,800次/h 绝缘电阻 ＊3 100MΩ 以上 漏电流 线圈与接点之间 AC2,000V 50/60Hz 1min 异极接点之间 同极接点之间 AC1,500V 50/60Hz 1min 振动 耐久 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) 误动作 10～55～10Hz 单振幅0.5mm(双振幅1.0mm) 冲击 耐久 1,000m/s2 误动作 100m/s2 寿命 机械 500万次以上（开关频率7,200次/h） 电气＊5 50万次以上（额定负载、开关频率1800次/h） 使用环境温度 －10～＋55℃（不结冰、凝露） 使用环境湿度...
