一.锅炉引风机节能改造原理

风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械，传统控制中，风量调节为入口挡板调节方式；机组运行中，引风机的入口挡板开度不到85%左右。由于这样的调节方法仅仅是改变通道的流通阻力，而驱动源的输出功率并没有改变，节流损失相当大，浪费了大量电能。同时，电机启动时会产生5～7倍的冲击电流，对电机构成损害。锅炉引风机系统自动化水平低，不能及时调节，运行效率低。为此采用变频调节方式对风机系统进行改造，以减少溢流和节流损失，提高系统运行的经济性。采用变频调速时，可以按需要升降电机转速，改变风机的性能曲线，使风机的额定参数满足工艺要求，根据风机的相似定律，变速前后风量、风压、功率与转速之间的关系为：

    Q1/Q2=N1/N2         H1/H2=(N1/N2)2            P1/P2= (N1/N2)3

    Q1、H1、P1—风机在N1转速时的风量、风压、功率

    Q2、H2、P2—风机在N2转速时相似工况下的风量、风压、功率

假如转速降低一半，即：N2/N1=1/2，则P2/P1=1/8，可见降低转速能大大降低轴功率达到节能的目的。当转速由N1降为N2时，风机的额定工作参数Q、H、P都降低了。但从效率曲线л-Q看，Q2与Q1点的效率值基本是一样的。也就是说当转速降低时，额定工作参数相应降低，但效率不会降低，有时甚至会提高。因此在满足操作要求的前提下，风机仍能在同样甚至更高的效率下工作。降低了转速，风量就不再用关小风门来控制，风门始终处于全开状态，避免了由于关小风门引起的风力损失增加，也就避免了总效率的下降，确保了能源的充分利用。

工频50Hz电网直接启动，对电网和机械冲击较大，声响很大，估算其启动一次的损耗WS=0.5JωO2(1 R1/R2)TM/ TM- TL，离心风机负载的平方转矩特性与异步电动机起动时的机械特性曲线部分相似，可以TM/ TM- TL =1计。而变频软起动损耗很小，只有上述WS的1/10，则每年的起动节能也是很可观的。

　　当采用变频调速时，50Hz满载时功率因数为接近1，工作电流比电机额定电流值要低许多，这是由于变频装置的内滤波电容产生的改善功率因数的作用，可以为电网节约容量20%左右。

◆.    二.风机调速的优化方式

风机调速由操作人员通过DCS系统的CRT模拟操作器，参照烟气温度、锅炉蒸汽温度、负压等参数，对DCS的输出值进行调节，此输出值为反馈给变频器的4～20mA标准信号，对应不同的频率（速度）给定值，变频器通过比较转速输出量与DCS速度给定之间的大小，自动调节电机的转速，实现风机转速控制，从而达到调节的目的。在此基础上，经过一段时间的积累，可将不同负荷和温度下的给定值绘制成曲线，定出安全的上下限，制成风机调速专用算法，同时利用热工一次测量元件，将采集的负荷和温度参数及负压的变化值送到机组DCS系统中，在机组DCS系统中，进行控制运算。

对于需要进行同步控制的附属设备如输送带，给料机，使用我公司的同步卡可进行多种同步应用。根据贵方要求，可选装传感器，形成闭环调节。

◆.    三.节能效果分析

风机设备属平方转矩负载，其转速N与流量Q，压力H以及轴功率P具有如下关系：Q∝N,H∝N2,P∝N3,即，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的立方成正比。

采用变频调速按需改变电机转速后，当速度下降到0.8倍时，功率为原额定功率的0.8的三次方倍，即0.512倍，由此可见节能效果。

贵司有55KW和90KW引风机各一台，如果每天16小时开机，每月工作28天，电费为0.75元/kw.h。按变频改造后节能25%计算，则每月可节省电费：

（55 90）*16*28*0.75*25%=12180元人民币/月。

     一般情况下，所有投资可于一年内通过电费节省回收，同时，设备的磨损，电机的启动电流都大大减低。由此产生的间接经济效益则更为可观。

◆.    四.系统配置及安装方式

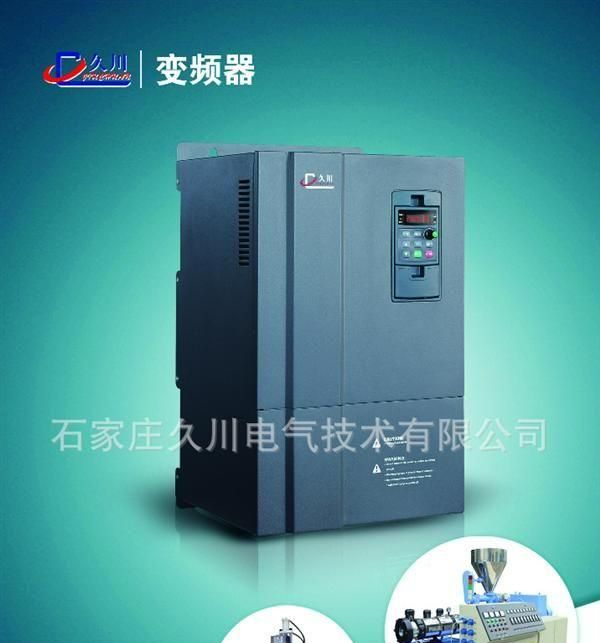

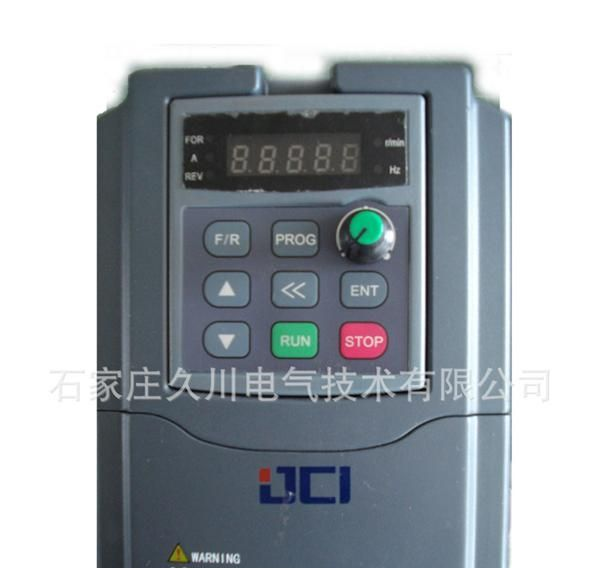

1. 昆山威佩克电气技术有限公司专用风机节能控制柜；控制系统具有以下特点

²采用电机专用处理器DSP控制，运算快速

²     动态性能稳定,反应速度快,适合多种应用场合

²     丰富的端子功能,满足不同需求

²     低频转矩输出200%,转速精度0.5%,低频运行特性良好

²     内置RS485/Modbus通信接口,内置PID,简易PLC

²     载波频率可调,静音运行

²     体积紧凑,安装方便,操作简单，保护功能全面

²     采用SMT全贴装生产及三防漆处理工艺

2. 工变频转换设计。不改变原控制柜控制方式，保留原工频回路。双备互用，冗余控制满足各种工况之应用。

3.     装置安装于原控制柜旁。根据需要选装安装传感器一台

4.     主回路电缆由需方提供。

5.  系统价格由双方按配置商洽。

◆.    五.售后服务

1. 服务期限：提供一年免费保养、维修服务；

2. 服务响应：系统出现故障后，接到通知4小时内响应，或派人到现场维护。

  技术支持：建立并保存完整的系统文档，我公司在系统调试交接时，将提供完整的完工图纸，软、硬件文档，操作、维护手册，设备清单等，并帮助建立系统的运行、管理和维护文档，以便在发生故障时能及时提供资料，迅速找到并排除故障，将损失减至最小
