【品质保障 诚信经营】供应多种高品质的旋转式合成碳膜电位器

价 格: 0.30
是否提供加工定制:
品牌:鸿利达
型号:WH15-4
种类:贴片式
用途:精密
材料:合成膜
性能:功率
阻值调节方式:旋转式
阻值变化方式:直线式
标称阻值:1K-2M
额定功率:0.05(W)
滑动噪声:《47m(V)
分辨率:来电咨询(%)
零位电阻:详询(Ω)
接触电阻:100(Ω)
绝缘电阻:多种(MΩ)
符合度:n

【品质保障 诚信经营】供应多种高品质的旋转式合成碳膜电位器



dzsc/19/1588/19158870.jpg







原理

从外观看,脉冲电位器与普通电位器一样都是三个引脚,但在其内部与引脚1、2相连的是两个长短不一的金属静片,与引脚3相连的是一周有12或24个齿的金属动片。当脉冲电位器旋转时可出现四种状态:即引脚3与引脚1相连,引脚3与引脚2及引脚1全相连;引脚3与引脚2相连,引脚3与引脚2及引脚1全断开。   在实际使用中,一般将引脚3接地作为数据输入端。而引脚1、2作为数据输出端与单片机I/O 口相连。如图2中所示,将引脚1与单片机的P1.0相连,引脚2与单片机的P1.1相连。当脉冲电位器左旋或右旋时,P1.0和P1.1就会周期性地产生所示的波形,如果是12点的脉冲电位器旋转一圈就会产生12组这样的波形,24点的脉冲电位器就会产生24组这样的波形;一组波形(或一个周期)包含了4个工作状态。因此只要检测出P1.0和P1.1的波形,就能识别脉冲电位器是否旋转是左旋还是右旋。





dzsc/19/1588/19158870.jpg

dzsc/19/1588/19158870.jpg

dzsc/19/1588/19158870.jpg

dzsc/19/1588/19158870.jpg

dzsc/19/1588/19158870.jpg

dzsc/19/1588/19158870.jpg

"

常州市武进鸿利达电子有限公司
公司信息未核实
  • 所属城市:江苏 常州
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 上官建中
  • 电话:0519-86465162
  • 传真:0519-86465162
  • 手机:
  • QQ :
公司相关产品

【品质保证 诚信服务】供应多种高品质的旋转式合成碳膜电位器

信息内容:

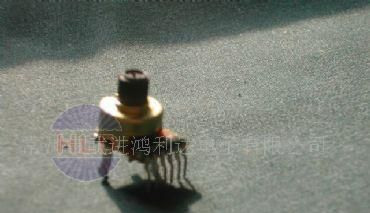

【品质保证 诚信服务】供应多种高品质的旋转式合成碳膜电位器 dzsc/19/1591/19159189.jpg 识别  进一步分析右的波形并按时间轴展开可以看出,虽然脉冲电位器左旋和右旋的波形都相同。但左旋时,在第1状态,脚1先比脚2变为低电平;在第2状态,脚2也变为低电平;在第3状态,脚1先比脚2变为高电平;在第4状态,脚2也变为高电平;脉冲电位器右旋时,脚1和脚2输出波形的变化规律正好与左旋相反。故可根据时间识别法(比较P1.0与P1.1低电平出现和结束的时差)来识别脉冲电位器是左旋还是右旋。在动态扫描中,因采样频率操作速度等因素的影响,实际上很难测出P1.0和P1.1的波形;也很难测准P1.0与P1.1低电平出现和结束的时差,只能快速地对P1.0和P1.1电平采样。对应图1所示波形按时间轴展开,每当P1.0和P1.1的组合电平依次为01 00 10 11四种状态码组成一个字节即4BH 时,就表示左旋一位音量减1。而每当P1.0和P1.1的组合电平依次为10 00 01 11四种状态码组成一个字节即87H时;就表示右旋一位音量加1。这里将“4BH”称为左旋一位的特征码,“87H”称为右旋一位的特征码。编程的任务就是要在脉冲电位器旋转过程中识别出这两种特征码,并以此为依据,对音量进行...

详细内容>>

质优价廉 鸿利达工厂生产RV12-4B不带开关旋转式合成碳膜电位器

信息内容:

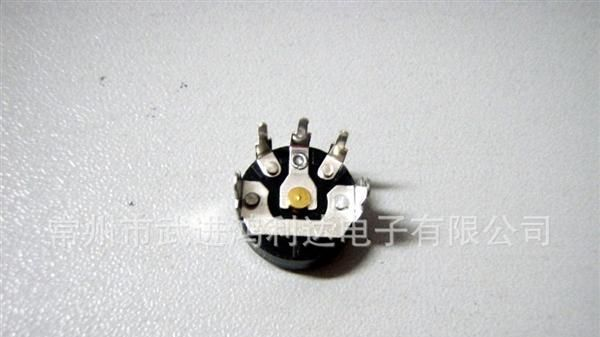

鸿利达工厂生产RV12-6B带开关旋转式合成碳膜电位器 RV12-6B 旋转式合成碳膜电位器不带开关NB普通/环保 额定功率: Tape A:0.033W工作电压:AC75V阻值范围:1K-2MΩ阻值允许偏差:±20%转动噪声:≤47mV旋转力矩:2-12mN-m总机械旋转角度:230°±10°机械耐久性:10000cycles min dzsc/19/1618/19161806.jpgdzsc/19/1618/19161806.jpgdzsc/19/1618/19161806.jpg联系人:陶'S手机:13915098296电话:0519-86465162欢迎新老客户,来电咨询订购。

详细内容>>
