供应C型交流馈通滤波器
| 价 格： | 面议 |
C型交流馈通滤波器
产品特点:
●LC04系列高压交流馈通滤波器是高性能交流电源线滤波器中重要的干扰滤波器件，其滤除高频干扰信号的效果非常好。
使用场合：
● 馈通滤波器安装在金属面板上，面板既作滤波接地又起到隔离滤波器输入、输出端耦合的作用；安装形式有焊接和螺纹两种。
技术参数及型号：
| 绝缘电阻Insulation resistance |
Ri ≥ 1×1010Ω |
||||||
|
介质损耗 Dielectric loss |
tgδ ≤ 2.0 % |
||||||
| 耐 电 压 Withstanding voltage |
UT = 6UR 持续1分钟，应无击穿或飞弧现象 |
||||||
| 型号 | 引线 | 外形图 | 额定电压UR | 电流 (A) | 电容量（代码） | 电容组别 | 安装方式 |
| LC04A–250–XXX | 2 | K-11 | 250AC | 25 | 222、332、472 | F | M6 |
| LC04A–400–XXX | 2 | K-12 | 400AC | 25 | 222、332、472 | F | M6 |
| LC04D–250–XXX | 3 | K-13 | 250AC | 10 | 222、332、472 | F | M8 |
外形尺寸：
K-11 K-12
K-13
插入损耗：
| 电容量pF | 插入损耗 dB 频率：MHz | |||||||
| 0.01 | 0.1 | 1 | 10 | 100 | 300 | 500 | 1000 | |
| 2200 | - | - | 2 | 12 | 47 | 48 | 58 | 50 |
| 3300 | - | - | 2 | 16 | 51 | 50 | 58 | 53 |
| 4700 | - | - | 2 | 17 | 51 | 54 | 59 | 58 |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蒲先生
- 电话：10-62568615
- 传真：10-62568615
- 手机：
- QQ ：
供应EMI交流三端滤波器

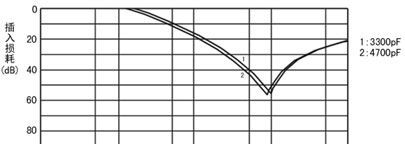

信息内容：交流三端滤波器 AC Three terminal filter 产品特点dzsc/19/1670/19167043.jpg 交流三端滤波器是由特制三端电容器和铁氧体磁珠构成的T型低通滤波器。 适用场合 使用交流三端滤波器，代替交流电源滤波器中的普通电容器，能够大幅度改善电源滤波器的高频效果。 技术参数 项目 技术参数 项目 技术参数 1 电容值误差capacitance tolerance ±20% 5 电容损耗Dissipation Factor tgδ ≤ 2.0 % 2 通过电流Rated current(MAX) 7ADC 6 绝缘电阻insulation resistance 1×109Ω 3 额定工作电压Rated voltage 250VAC 7 使用温度temperature range -40~ 125°C 4 耐压Withstanding voltage 4000 VAC 型号 电容值capacitance 插入损耗曲线insertion loss line SJR – 302 3000 pF 1 SJR – 472 4700 pF 2 等效电路 dzsc/19/1670/19167043.jpg 外形尺寸 dzsc/19/1670/19167043.jpg 插入损耗 dzsc/19/1670/19167043.jpg

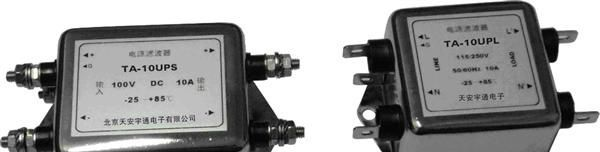

供应直流电源滤波器
信息内容：针对直流电源线传播的电磁干扰而设计 The design for EMI conducted by DC power lines ◆ 结构紧凑，安装方便 Very compact and easy to mount u可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制 Customization design for different requirements such as performance,rated current,rated viltage,shape dimention and termination methods 使用场合 Application ◆ 用于一次电源的直流输出侧和二次电源的输入输出侧 For DC output sides of primary power supplies, input and output sides of secondary power supplies 技术参数 Technical Data 额定电压 Rated Voltage 100VDC 工作频率 Operating Frequency DC 耐压试验 Test Voltage 线—线 Line to line 200VDC 1min 线—地 Line to ground 500VDC 1min 温度范围 temperature range -25-- 85℃ 型号 modle 额定电流 Rated Current (A) 电路类型 Electrical Schematics 外形尺寸 Shape dimension 端接方...
