宏发宏美超小型大功率继电器JQC-3FF/012-ZS通用功率继电器
| 价 格： | 面议 | |
| 应用范围： | 控制，安防，通讯 | |
| 品牌/商标： | HONGFA/宏发 | |
| 产品系列： | 超小型大功率继电器 | |
| 型号/规格： | JQC-3FF/012-ZS | |
| 触点形式： | 转换型 | |
| 额定电压： | DC12（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 大功率 | |
| 防护特征： | 塑封式 | |
| 直流电阻： | 100mΩ(1A、24VDC)（Ω） | |
| 触点切换电压： | 277VAC/30VDC（V） | |
| 触点切换电流： | 15（A） |
♦ UL &CUR认证号：E170653
♦ TUV认证号：R 50033761
♦ CQC认证号：03001002865
♦ 一组常开或一组转换触点
♦ 标准引出板引出脚
♦ 塑封型或非塑封型
触 点 参 数
触 点 形 式 1H 1Z
接触电阻
（初始值）
100mΩ(1A、24VDC)
触 点 材 料 银合金
触点负载(阻性) 15A 125VAC 10A 277VAC/24VDC
切换电压 277VAC/30VDC 250VAC/30VDC
切换电流 15A
切换功率 2770VA 240W 2770VA 240W
UL&CUR
认证负载
15A 125VAC
10A 277VAC
12A 120VAC
TV-5 120VAC
10A 120VAC
10A 277VAC
TUV认证负载 12A 125VAC 5A 250VAC 10A 277VAC
机 械 寿 命 1X107 次
电 气 寿 命 1X10 5 次
性能参数
绝缘电阻 100 MΩ 500VDC
介质耐压：
线圈与触点间
断开触点间
1500Vrms 1min
750Vrms 1min
浪涌电压
(触点与线圈间)
No
动作时间(额定电压下) ≤10ms
释放时间(额定电压下) ≤5ms
线圈温升(额定电压下) ≤60℃
冲击：
稳定性
强 度
98m/s 2 (10g)
980m/s 2 (100g)
振 动 1.5mm 10～55Hz
湿 度 35%～85% RH
环境温度 -40℃～70℃
引出端方式 PCB
重 量 约10g
封JQC-3FF /012 -1H T S F XXX
继电器型号
线圈电压（见上表）
触点形式 H：一组常开 Z：一组转换
触点材料 T：AgSno 无：银合金
封装方式 S：塑封型 无：B级
绝缘等级： F：F级 无：B级
客户特性码(当客户有特殊需求时) 如：555表示无铅无镉产品装方式 塑封型或非塑封型
"
- 所属城市：福建 厦门
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王亮
- 电话：
- 传真：
- 手机：
- QQ ：

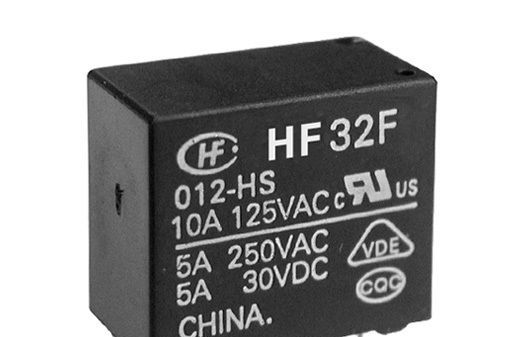

宏发超小型中功率继电器 HF32F/012-ZS
信息内容：超小型中功率继电器 产品型号：HF32F ●10A触点切换能力 ●具有一组常开、一组转换触点形式 ●标准印制板引出脚 ●塑封型和防焊剂型可供选择 ●环保产品(符合RoHS) ●外形尺寸:(18.4x10.2x15.3)mm 触点参数 触点形式：1H,1Z 接触电阻：100mΩ(1A 6VDC) 触点材料：AgNi,AgCdO 触点负载：1H标准型:H型:5A 250VAC5A 30VDC10A 125VAC灵敏型:HL型:3A 250VAC3A 30VDC、HLQ型:8A 250VAC1Z标准型:3A250VAC3A 30VDC 切换电压：250VAC / 30VDC 切换电流：10A 切换功率：1250VA / 150W 机械耐久性：1×107次 电耐久性：1×105次 线圈参数 额定电压：3,5,6,9,12,18,24,48VDC 动作电压：动作电压是额定电压的75% 释放电压：释放电压是额定电压的5% 额定线圈功率：标准型: 450mW；灵敏型: 200mW 性能参数 绝缘电阻：1000MΩ (500VDC) 介质耐压：触点与线圈间2500VAC 1min断开触点间1000VAC 1min 动作时间：≤8ms 释放时间：≤5ms 冲击：稳定性98m/s2强度980m/s2 振动：10Hz ~ 55Hz 1.5mm双振幅 湿度：35% ~ 95% RH 温度范围：标准型：-40℃~ 70℃高负载型：-40℃~ 60℃ 重量：约6g 引出端方式：PCB直插式(THT) 封装形式：塑...

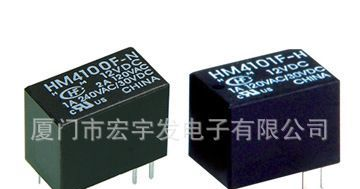

宏发宏美通讯电磁继电器 HM4101/012-H
