价 格: | 0.82 | |
加工定制: | 是 | |
品牌: | BD | |
型号: | CFWM455E | |
种类: | 滤波器 | |
标称频率: | 0.455(MHz) | |
调整频差: | 0.2%(MHz) | |
温度频差: | 0.2%(MHz) | |
总频差: | 0.2%(MHz) | |
负载电容: | 0(pF) | |
负载谐振电阻: | 0(Ω) | |
激励电平: | 0.1(mW) | |
基准温度: | -10~60(℃) | |
插入损耗: | 30(dB) | |
阻带衰减: | 30(dB) | |
输入阻抗: | 1500(kΩ) | |
输出阻抗: | 1500(kΩ) |
本产品可应用于通讯领域,包括无线鼠在内的各类设备。
CFWM455E CFT455E
LTM455EW
我司是压电陶瓷的生产厂商,已有10多年的生产历史.生产相关的压电陶瓷振荡器,谐振器,滤波器,鉴频器等.
频率范围:400KHZ~48MHZ
0.3%~5% 的频率偏差。
特殊频率点可以按客户要求生产.
现专供:无线鼠标,键盘等电脑周边产品
电子遥控玩具,无线耳机
遥控小家电等
http://www.beiduochina.com

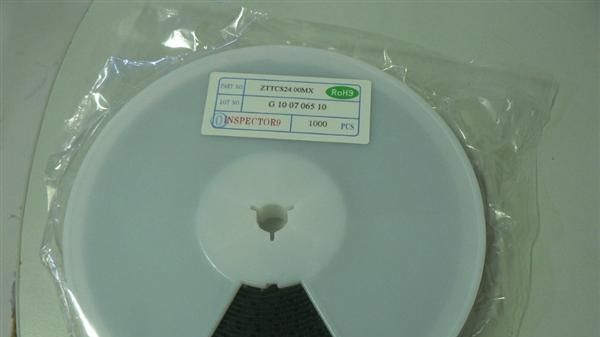

我司现在大量SMD 晶振供应其中库存有:3225 16.000MHZ 20PF/20PPM 9PF/20PPM 12PF/20PPM3225 26.000MHZ 8.5PF/20PPM 9PF/20PPM 10PF/20PPM3225 12.000MHZ 12PF/20PPM 20PF/20PPM5032 16.000MHZ 20PF/20PPMParameters of the product 产品参数性能 Parameters参数 1Nominal Frequency标称频率16.000MHz2Holding封装形式SMD32253Vibration Mode振动模式AT CUT,FUND.AT切,基波4Frequency Tolerance @ 25±3℃调整频差±20PPM max5Frequency Stability@ -20~70℃频率容差±30PPM max6Operating Temperature Range工作温度-10℃~ 60℃7StoreTemperature Range存储温度-40℃~ 85℃8Equivalency Resistance等效电阻80Ω Max9Load Capacitance负载电容12PF10Shunt Capacitance静电容C05.0pF max11Drive Level激励功率Type.10μW,1mW max12Insulation Resistance绝缘阻抗>500MΩ at DC 100V±15V13Aging老化±3PPM/Year max14Marking打标BD16.000

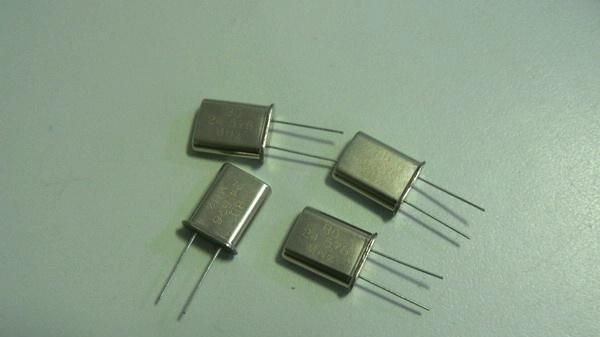

l 电参数Electrical Characteristic1.型 号Modal No.CrystalHC-U49.860MHZ2.频 率Nominal frequency27.145 49.860MHz3.标称频率Frequency stability(Toil) /-20PPM4.振动模式Oscillation Mode3rdovertone5.工作温度Operation Temperature(-10℃~ 60℃)6.温度频差Temperature Characteristic /-30PPM7.负载电容Load Capacitance20~30PF8.串联电阻Series Resistance(ESR)≤80ΩMAX9.激励功率Drive Level100uW10.静态电容Shunt Capacitance4.0PF Max11.老 化Aging Rate per Year /-5PPM/YEAR12.绝缘电阻Insulation Resistance500Mωmin at DC 100v±10v(两引线脚之间;单根引线与外壳之间)
