价 格: | 1.00 | |
加工定制: | 是 | |
品牌: | 海华声 | |
型号: | R097系列开关电位器 | |
种类: | 单联 | |
用途: | 精密 | |
材料: | 碳膜 | |
性能: | 小型 | |
阻值调节方式: | 旋转式 | |
阻值变化方式: | X式(直线式) | |
标称阻值: | 100-1兆欧 | |
额定功率: | 0.05(W) | |
阻值允许偏差: | ±20(%) | |
滑动噪声: | 100m(V) | |
分辨率: | 1(%) | |
零位电阻: | 10(Ω) | |
接触电阻: | 10(Ω) | |
绝缘电阻: | 50(MΩ) |
dzsc/19/1564/19156481.jpg
电气特性
全阻值 :1KΩ- 500KΩ
全阻值公差:±20%
阻抗特性型式:A,B,C,D
工作电压:B线性:AC 150V 其它线性:AC 100V
额定功率:B线性:0.08W,其它线性:0.04W
杂音:Less than 100mV
绝缘阻抗:More than 50MΩat DC 500V
耐电压:1 minute at AC 500 V
残留阻值:Term.1~2:Less than 20Ω Term.2~3:Less than 20Ω
机械特性
全回转角度:300±5(degree)
旋转力距:20~200 gf.cm
旋转止动强度:3.0Kgf.cm Min
推拉强度:8.0Kgf Min
耐久性能
旋转寿命:10000 Cycles

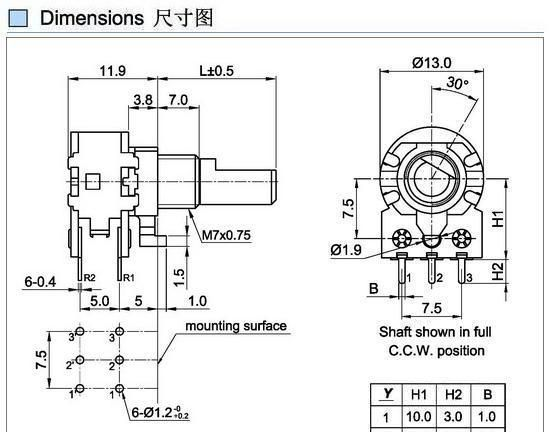

dzsc/19/1570/19157059.jpg电气特性全阻值 :1KΩ- 1MΩ全阻值公差:±20%阻抗特性型式:A,B,C,D工作电压:B线性:DC 50V 其它线性:AC 25V额定功率:B线性:0.05W 其它线性:0.025W杂音:Less than 100mV绝缘阻抗:More than 100MΩat DC 250V耐电压:1 minute at AC 250 V残留阻值:Term.1~2: Less than 10Ω Term.2~3: Less than 20Ω机械特性全回转角度:300±10(degree)旋转力距:10~200 gf.cm旋转止动强度:3.0Kgf.cm Min推拉强度:Push:7.0kgf Min耐久性能旋转寿命:10000 Cycles"
dzsc/19/1576/19157639.jpg电气特性全阻值 :500Ω- 1MΩ全阻值公差:±10%阻抗特性型式:A,B,C,D工作电压:B线性:AC 200V 其它线性:AC 150V额定功率:B线性:0.5W 其它线性:0.25W杂音:Less than 100mV绝缘阻抗:More than 100MΩat DC 250V耐电压:1 minute at AC 500 V残留阻值:Term.1~2: Less than 10Ω Term.2~3: Less than 20Ω机械特性全回转角度:300±10(degree)旋转力距:20~200 gf.cm旋转止动强度:5.0Kgf.cm Min推拉强度:Push:7.0kgf Min耐久性能旋转寿命:500000 Cycles
