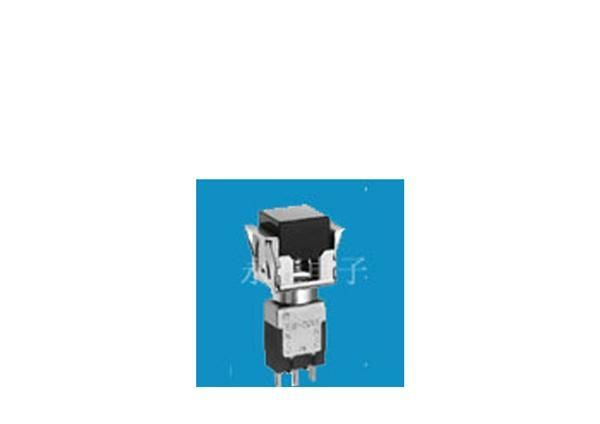

nkk 摇头开关 S系列
| 价 格： | 面议 | |
| 加工定制： | 是 | |
| 品牌/商标： | NKK/日开 | |
| 型号/规格： | 摇头开关 S系列 | |
| 种类： | 按钮式 | |
| 额定电压： | 20mV~28V（V） | |
| 额定电流： | 0.1mA~0.1A（A） | |
| 接触电阻： | 50M（Ω） | |
| 绝缘电阻： | 500（MΩ） | |
| 营销方式： | 代理 |
系列S
小容量标准尺寸摇头开关
电气容量（电阻性和电感性负载）
大功率： 如下面表格所示
其他额定参数
触点电阻： 10毫欧
绝缘电阻： 1,000兆欧以上在500V DC
绝缘强度： 2,000V AC至少1分钟
机械寿命： 对于S5AW, S8AW, S9AW, S25AW, S28AW, S29AW30,000次操作以上
对于其他型号50,000次操作以上
电气寿命： 25,000次操作以上
摆动角度(α)： 如后页表格所示
材质和涂覆
摇杆： 黄铜镀铬
衬套： 黄铜镀铬
外壳： 酚醛树脂
外壳盖： 钢镀锌
活动接触器： 铜镀银
活动触点： 铜镀银上覆盖银合金
固定触点： 铜镀银上覆盖银合金
端子： 黄铜镀锡
环境数据
工作温度范围： –30°C 到 70°C (–22°F 到 158°F) 适用于防溅入型;
–10°C 到 70°C ( 14°F 到 158°F) 适用于其它所有型号
密封： 防溅入型和摇杆锁定面板密封型符合IP67标准
安装
安装扭矩： 1.47Nm (13lb?in)适用于AW和AL型号上的单螺母
2.94(26lb?in)适用于其它型号上的双螺母
面板厚度： 开关尺寸图中面板裁切下面所示
焊接时间和温度： 手工焊接：请参阅附录中的概略图A。
标准和认证
UL认证： UL文件号 E44145
在以下各页上指定为在零件编号旁边有UL或cULus认证标记。
UL或cULus额定值详情请参阅附录。
如需订购有UL标记的开关，请在零件编号添加“/U”。
如需订购有cULus标记的开关，请在零件编号添加“/CUL”。
CSA认证： CSA文件号 023535-0-000
在以下各页上指定为在零件编号旁边有CSA认证标记。
CSA额定值详情请参阅附录。
如需订购有CSA标记的开关，请在零件编号添加“/C”。
