高压干簧继电器12V/15KV/全PCB

价 格: 200.00
应用范围:舌簧
品牌:MISENSOR
型号:HVR12-1A15-04
产品系列:TR
触点负载:50W
触点切换电流:3A
触点切换电压:15KV
触点形式:常开型
额定电流:3A
额定电压:DC12
防护特征:密封式
线圈电源:12V
线圈功率:50W
释放电流:0.003
吸合电流:0.03
电流性质:直流

描述:

高压干簧继电器为PCB安装、适于切换高达10kVDC电压并且击穿电压为15kVDC。

(具体价格请联系我们的销售工程师)

规格:

线圈电压 (VDC) 12
线圈电阻 (Ohm)200
触点形式 1A
额定功率 (W) 50
切换电压 (VDC) 10000
切换电流 (A)  3.0
通电电流 (A)  5.0
最小击穿电压 (VDC) 15000

特点:

  • 干簧管引脚全PCB安装
  • 触点形式为一路常开
  • 适于切换高压
  • 提供特殊脚位
  • 绝缘电阻>10TΩ

应用:

  • 高压测试仪器
  • 电缆测试器
  • 医疗设备(射频手术)

外形尺寸:

dzsc/19/1556/19155624.jpg

引脚分布:

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

dzsc/19/1556/19155624.jpg

继电器 上海米尔圣传感器有限公司
公司信息未核实
  • 所属城市:上海
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 陈淼峰
  • 电话:
  • 传真:
  • 手机:18918752363
  • QQ :
公司相关产品

二路常开小型高压继电器

信息内容:

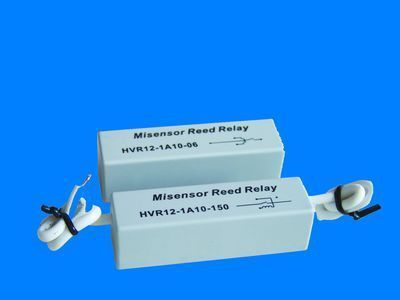

小型高压磁簧继电器,二路常开触点;线圈电压:5V、12V、24V可选;采用进口高压干簧管,性能稳定,寿命长;触点功率:100W;切换电压:1000V;切换电流:1安培;通过电流:2.5安培;最小耐压(BREAKDOWN): 4000V;触点电阻:150毫欧。引脚图有两种可以选择:1. -01 PIN排列:dzsc/19/1698/19169857.jpg2. -02 PIN排列:dzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpgdzsc/19/1698/19169857.jpg"
