浙江阿继电气 LLY-1型零序电压继电器 超KU
| 价 格： | 面议 | |
| 应用范围： | 电力系统中作为变压器或系统接地时保护装置的起动元件 | |
| 品牌/商标： | CAJG/阿继 | |
| 型号/规格： | LLY-1 | |
| 产品系列： | 零序电压继电器 | |
| 触点负载： | 整定值为5V～40V | |
| 触点切换电流： | 动作电压一致性不大于6％ | |
| 触点形式： | 在3倍整定值时，动作时间不大于30ms | |
| 额定电流： | 0A | |
| 额定电压： | 100V、50Hz | |
| 防护特征： | 密封式 |
用途
LLY－1型零序电压继电器(以下简称继电器)主要用于电力系统中作为变压器或系统接地时保护装置的起动元件。
2结构与工作原理
继电器采用JK－32K、H、Q型壳体，其外形尺寸、背后端子及安装开孔图见附录3，背后端子接线图见图1。
dzsc/19/1549/19154966.jpg
图 1 背后端子接线图
继电器采用双T滤波器，其输入端接在电压互感器开口三角形侧回路。整定在5V、50Hz，其动作电压为5V，在150Hz时其动作电压大于40V，故排除了三次谐波的影响，频率特性曲线如图2。
正常情况，变压器T一次侧没有3U0输入，故二次侧无输出，执行元件不动作。
当发生接地故障时，3U0经过三次谐波滤波器整流、滤波使执行元件动作。其原理接线图见图3。
dzsc/19/1549/19154966.jpg
图 2 频率特性曲线
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄思敏
- 电话：
- 传真：
- 手机：
- QQ ：
浙江阿继 JJJ-1 型直流绝缘监视继电器
信息内容：JJJ－1型直流绝缘监视继电器（以下简称继电器）用于监视直流母线的绝缘情况，当母线对地绝缘降低到一定值时，可预发报警信号。2 结构与工作原理继电器采用JK－11K、H、Q壳体，其外形尺寸、安装开孔图见附录3。背后端子接线图见图1，使用接线图见图2。继电器使用接线图见图2。图中R3、R4（R3＝R4）为桥臂平衡电阻，R5、R6系直流母线对地绝缘电阻，灵敏元件K1跨接在地和平衡电阻之间。正常时，电桥平衡，灵敏元件绕组无电流通过。在一侧绝缘电阻下降时，便有一不平衡电流通过灵敏元件绕组。当不平衡电流达到一定值时，灵敏元件K1动作，再由K1的触点接通K2绕组，随即继电器发出报警信号。dzsc/19/1563/19156360.jpg图1背后端子接线图dzsc/19/1563/19156360.jpg图2使用接线图3 技术要求继电器的技术数据见表1。表1直流额定电压V22011048动作电流mA2.21.53.16.3动作绝缘电阻kΩ25~1525~157~3.71.7~0.85正常绝缘电阻kΩ1001002516介质强度所有电路对外壳2kV，50Hz，1min绝缘电阻温度40oC，湿度90%，4MΩ（电路对外壳）寿命104次触点断开容量在直流有感(τ=5ms)回路，U≤250V，I≤0.2A为40W。功率消耗正常时≤4.5W，动作后≤6.5W继电器重量1kg
浙江阿继 7 SGP-1系列高频率继电器

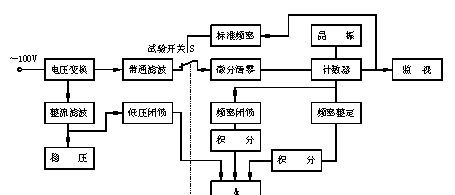

信息内容：用途SGP-1E型高频率继电器(以下简称继电器)用于水电厂高频率切机和电力系统的二次继电保护线路中，作为反应频率升高的灵敏元件。2结构与工作原理继电器采用JCK -10A/2壳体，外形尺寸、背后端子及安装开孔图见附录1。背后端子接线图见图1，前接线端子接线图见图2。dzsc/19/1589/19158977.jpg图1背后端子接线图dzsc/19/1589/19158977.jpg注：前接线端子接线图中的端子16对应背后端子接线图中的115，18对应117图2前接线端子接线图继电器原理框图见图3。本继电器是根据T=1/f，用周期的长短反应频率的高低。被测交流正弦波经过电压变换、带通滤波，再经反向器变成方波后，由微分清零电路把方波变成计数清零尖脉冲，而尖脉冲的周期就是被测频率的周期。借助于石英晶体振荡器，用计数器来计算出在一个被测周期内有多少个晶振周期，用这些标准周期的叠加得到被测周期，从而得到被测频率，通过整定使继电器动作。3技术要求1.额定数据 额定电压为100V，额定频率为50Hz。2.动作频率整定范围为50.4Hz～60Hz3.频率整定间隔 频率最小整定间隔为0.01Hz。4.返回频率 在额定电压下，动作频率与返回频率之差不大于0.025Hz。5.电压影响 被测电压在60V～120V范围变化时，动作频率之差不大...
