OMRON欧姆龙继电器G3PX-220DH-CT03 三相电力调整器
| 价 格： | 面议 | |
| 额定电压： | AC100/110V AC200/220V | |
| 产品系列： | G3PX-EC | |
| 线圈电源： | 标准 | |
| 额定电流： | 20A | |
| 线圈功率： | 标准 | |
| 触点切换电流： | 标准 | |
| 触点切换电压： | 标准 | |
| 防护特征： | 标准 | |
| 触点负载： | 标准 | |
| 应用范围： | 电力 | |
| 型号/规格： | G3PX-220DH-CT03 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 标准 |
继电器 > 加热器用电力调整器
G3PX-DH
三相电力调整器（加热器断线检出系列）
三相用单功能型中内置
1台加热器继线检出功能
dzsc/19/1526/19152638.jpg
额定值/性能
■额定值
●控制部
| 项目 型号 | G3PX-220DH、G3PX-260DH | |
| 额定电压 | AC200/220V | |
| 频率 | 50/60Hz *1 | |
| 控制用输入信号 | 外部主设置 | 2kΩ（B特性、 2W以上) *2 |
| 电流输入 | DC4～20mA（DC1～5V) *3(输入阻抗250Ω) | |
| 电压ON/OFF输入 | DC5～24V（输入阻抗约20kΩ) | |
| 外部斜率设置 | 3kΩ（B特性) | |
| 报警用继电器输出 | 1c AC250V或DC300V 3A（阻性负载) | |
*2. 外部主设置时，请使用2kΩ的可变电阻(G32X-V2K)。
*3. 即使在4～20mA电流输入端子中接入DC1～5V的电压线性输入，同样可以控
●输出部
| 项目 型号 | 适用负载 | |||
| 负载电压范围 | 负载电流 * | 接通电流 | 耐量相数 | |
| G3PX-220DH | AC200/220V 50/60Hz | 1～20A *2(40℃) | 220A（60Hz、1周期) | 三相 |
| G3PX-260DH | 1～60A*2(40℃) | 440A（60Hz、1周期） | ||
*2. 在额定电流的50％以下使用时， 请增加CT的贯通数后使用。
（额定电流表示在220型中为20A、260型中为60A）。
例： 50％:2匝
25％:4匝
■性能
| 项目展 型号 | G3PX-220DH | G3PX-260DH | |
| 电压变动范围 | ±10％ | ||
| 频率变动 | ±1Hz | ||
| 输出电压调整范围 | 0～95％ | ||
| 内部斜率设置范围 | 0～100％ | ||
| 外部斜率设置范围 | 0～100％ | ||
| 软启动时间 *1 | 约0.5～约10s * 2 | ||
| 加热器断线检出相位角 | 电压输出的 70％以上 | ||
| 断线检出负载电流比 | 三角形 ：他相电流比0.65以下 *3 | ||
| 星形接线 ： 他相电流比0.1以下 *4 | |||
| BASE UP时间 | 0～100％ | ||
| 异常检出动作时间 | 约2s | ||
| 输出ON电压下降 | 1.6V(RMS)以下 | ||
| 漏电流 | 20mA以下（AC200/220V兆欧表） | ||
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表) | ||
| 耐电压 | AC2,000V 50/60Hz 1min | ||
| 振动 | 10～55～10Hz 100m/s2 | ||
| 冲击 | 300m/s2 | ||
| 保存温度 | -25～ 65℃（不结冰、凝露) | ||
| 使用环境温度 | -10～ 55℃（不结冰、凝露) | ||
| 使用环境湿度 | 45～85％RH | ||
| 重量 | 约3.5kg | 约5.0kg | |
*2. 表示设定100％相位时的初始起动时间。
*3. ⑩— 号端子请开路使用。
*4. ⑩— 号端子请短路使用。
产品规格仅供参考，详细信息请于业务员联系。
G3PX-220DH-CT03
G3PX-220DH-CT10
G3PX-260DH-CT03
G3PX-260DH-CT10
- 所属城市：上海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周涛
- 电话：
- 传真：
- 手机：
- QQ ：
OMRON欧姆龙加热器用固态继电器G32A-B AC24
信息内容：继电器>固态继电器>加热器用固态继电器 G32A-B AC输入单元可进行AC操作的AC输入单元·可以连接2台G3PA（-VD型）G32A-C 电压检出单元 防止G3PA误动作的电压检出单元·最多可以连接2台G3PA。·在有剩余电压、漏电流、输入侧的噪声等情况下，可 以防止SSR的误动作。额定值G32A-BG32A-D短路单元 可以切断2根三相线的单元·便于切断三相加热器的2根线。·提高施工性。项目 额定输入电压AC100/120VAC200/240V 额定输入电流50Hz AC100V(200V) 21.4mA TYP. 20.9mA TYP. AC120V(240V) 26.5mA TYP. 25.4mA TYP.60Hz AC100V(200V) 25.4mA TYP. 24.9mA TYP. AC120V(240V) 31.6mA TYP. 30.3mA TYP. 动作电压 额定电压的75％以下 额定电压的75％以下 复位电压 额定电压的10％以上 额定电压的10％以上 输出电压/电流 DC12V±15％/15mA DC12V±15％/15mA性能 项目 额定输入电压AC100/120VAC200/240V 输入电压范围 AC75～132V AC150～264V 动作时间 负载电源的1.5周期以下 复位时间 负载电源的1.5周期以下 振动 10～55～10Hz 单振幅0.375mm（双振幅0.75mm） （DIN导轨安装时） 冲击 300m/s2 保存温度 -30～ 100℃（...

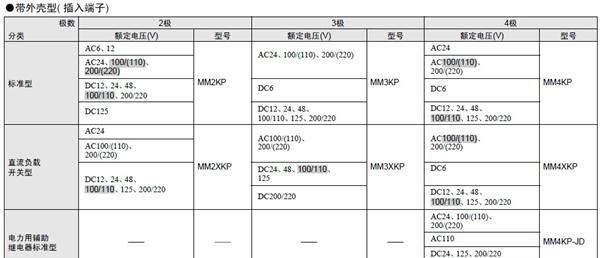

OMRON欧姆龙继电器 MM4K MM4KB MM4KP 闭锁继电器
