LD-3. 转子一点接地继电器
| 价 格： | 2400.00 | |
| 应用范围： | LD-3. 转子一点接地继电器 | |
| 品牌/商标： | 天京电气 | |
| 型号/规格： | LD-3 | |
| 产品系列： | LD-3. 转子一点接地继电器 | |
| 触点负载： | 5A | |
| 触点切换电流： | 5A | |
| 触点切换电压： | 250V | |
| 触点形式： | 001 | |
| 额定电流： | 0.5-20K | |
| 额定电压： | 100V | |
| 线圈电源： | 220V | |
| 线圈功率： | 50HZ |
dzsc/19/1525/19152528.jpg
dzsc/19/1525/19152528.jpg
1、用途 0577-62771219.62739122.13736373830.13868376511
LD-3型转子一点接地继电器作为监视大型发电机转子励磁回路对地绝缘之用。当发电机转子发生一点接地故障或某处绝缘下降到一定数值时，继电器立即动作，发出故障信号或直接作用于跳闸。
0577-62771219.62739122
2、技术要求
2.1交流额定值50Hz，100V或220V.
2.2动作电阻
2.2.1整定范围
0.5，1，2，5，10，15，20kΩ.
2.2.2整定误差
十次测量平均值与整定值比较，误差不超过±10%。
2.2.3返回系数
不大于2。
2.3动作时间0.8倍动作电阻时不大于0.2s。
2.4电容影响
被试电阻上并联电容2μF后，动作电阻变化与无电容时比较，不超过±10%。
2.5交流电源影响
2.5.1电压影响：90%～110%额定电压下，动作电阻变化与额定电压时比较，不大于10%。
2.5.2频率影响：47Hz～53Hz下动作电阻变化与50Hz时比较，不超过±10%。
2.6温度影响
当环境温度在-5℃～ 45℃范围内变化时，继电器动作值十次测量平均值与基准条件下（20℃±2℃）动作值十次测量平均值相比较，其变差不超过10%。
2.7触点断开容量
电压不超过220V，电流不超过0.2A时，继电器触点断开容量：
a.在直流有感负荷电路（τ=5ms±0.75ms)中为20W；
b.在交流电路（cosφ=0.4）中为30VA。
2.8功率消耗
交流电源在50Hz，220V下，功率消耗不大于18VA。
2.9重量继电器重量不大于10kg。
3、调试方法
3.1调平衡
分别短接端子9、11，11、7，整定端子在所需挡，调整电位器R1，使继电器刚好动作。锁紧R1，并复查校准。
3.2检查定值
去端子11、7上短接线，串入十进电阻箱，检查整定误差。
3.3电容影响
在电阻箱上并上电容（转子对地电容），调50Hz带通滤波器的DK的抽头，使动作值与无电容时比较应尽量接近，如果DK有两个抽头满足要求，应用序号大的那个抽头（即测量回路略呈感性）。
4、使用注意
4.1包装好的继电器应该用适宜的交通工具运输，注意防潮，防震，保证继电器不受机械损坏及不良天气（如雨、雪，风、沙等）和腐蚀性气体的侵袭。
4.2不大于75%的室内，室内气温不应剧烈变化，且无腐蚀性气体存在。
5、订货须知
订货应指明:
a.产品型号、名称及规格；
b.结构型式及订货数量；
c.所需备品备件名称、代号及数量；
dzsc/19/1525/19152528.jpg
dzsc/19/1525/19152528.jpg
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李勇法
- 电话：
- 传真：
- 手机：
- QQ ：
GG-21。逆功率继电器
信息内容：GG-21。逆功率继电器0577-62771219.62739122.13736373830.QQ1145041984产品详细信息：GG-11/1A GG-11/5A GG-12/1A GG-12/5A GG-21/1A GG-21/5A GG-22/1A GG-22/5A1.概述：GG-21型继电器在发电机出现逆功率时，可断开发电机电网。GG-22型继电器用于在断开并联运行发电机时，保护交流发电机过载。 GG-21、GG-22是感应式继电器，利用感应原理产生旋转磁场而工作的。凸出式的结构，有板前和板后两种接线形式。2.型号参数：dzsc/19/1537/19153792.jpg"
DY-38.电压继电器

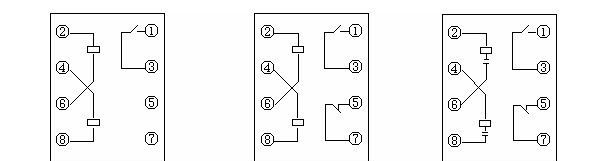

信息内容：dzsc/19/1546/19154682.jpgdzsc/19/1546/19154682.jpgdzsc/19/1546/19154682.jpg0577-62771219.62739122.62739033 13736373830 QQ1145041984DY-30系列电压继电器，用于继电保护线路中，作为过电压或低电压闭锁的动作元件。主要规格及技术数据继电器的规格按触点系统的组合形式列表１中：dzsc/19/1546/19154682.jpg继电器的技术参数列于表2中 dzsc/19/1546/19154682.jpg [动作时间]ａ．对于过电压继电器 在1.1倍动作值时，动作时间不大于0.12S（对DY－ 30/60C不大于0.15S）；在２倍实测动作值时，不大于0.04S（对于DY－30.60C不大于0.06S）。ｂ．对于低电压继电器：当继电器的工作电压为0.5倍整定电压时，动作时间不大于0.15S。 [触点性能]继电器的触点应能断开电压不大于250V及电流不大于2A时,容量不超过50W的有感负荷(时间常数不大于5±0.75ms)的直流电路,或容量为250VA(功率因数0.4±0.1)的交流电路。 继电器刻度极限误差不大于±6%。[继电器端子接线图]：(背视)dzsc/19/1546/19154682.jpg
