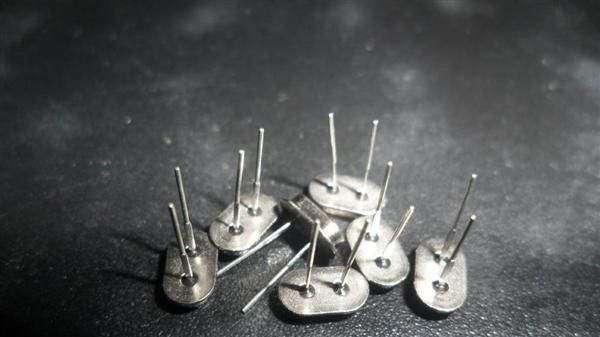

UM-5 21.4 MHz晶体滤波器
| 价 格： | 0.85 | |
| 是否提供加工定制： | 是 | |
| 品牌： | BD | |
| 型号： | UM-5 21.4MHz | |
| 种类： | 滤波器 | |
| 标称频率： | 21.4（MHz） | |
| 调整频差： | 0.0000005（MHz） | |
| 温度频差： | 0.0000005（MHz） | |
| 总频差： | 0.0000005（MHz） | |
| 负载电容： | --（pF） | |
| 负载谐振电阻： | 1.5（Ω） | |
| 激励电平： | 0.1（mW） | |
| 基准温度： | -20~60（℃） | |
| 插入损耗： | 1.0（dB） | |
| 阻带衰减： | 25（dB） | |
| 输入阻抗： | 1.5（kΩ） | |
| 输出阻抗： | 1.5（kΩ） |
单片晶体滤波器规格
一、技术规格
- 振动模式：基频
- 型 号：MCF UM-5
- 中心频率：21.4MHz
- 通带宽度：±7.5KHz（AT3dB）min
- 通带波动：0.5dB max
- 插入损耗：1.0dB max
- 阻带宽度：±25KHz（AT18dB）max
- 端接阻抗：1.5KΩ//1.0PF
- 工作温度：-20℃ － 70℃
- 绝缘阻抗：500MΩ/DC100V
- 老化率：±3ppm/年
