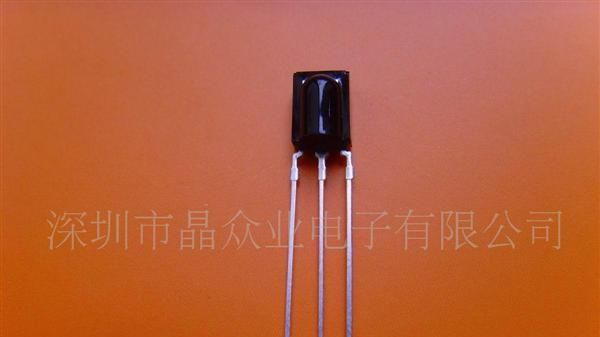

电器用38KHZ红外接收头
| 价 格： | 0.45 | |
| 加工定制： | 是 | |
| 品牌/商标： | JZY | |
| 型号/规格： | 1738B/1838/4538 | |
| 种类： | 光学接收器件 | |
| 波段范围： | 远红外 | |
| 运转方式： | 单模式 | |
| 激励方式： | 电激励式 | |
| 工作物质： | 自由电子 | |
| 光路径： | 反射型外光路 | |
| 输出形式： | NPN三极管型 | |
| 传输信号： | 单电源型 | |
| 速度： | 高速 | |
| 通道： | 单通道 | |
| 输出波长： | 940（nm） | |
| 线宽： | 5（mm） |
红外接收头有多种称符：中文叫接收头、红外线接收头、红外线接收头、接收器等，英文全称为：Infrared Receiver Module,简称：IRM,RCM. 二、红外接收头的主要功能为IC化的一种受光元件，其内部是将光电二极管（俗称接收管）和集成IC共同组合封装而成，其IC设计主要以类比式控制，一般可以接收850~1100nm波段的红外光，其中主要以接收940nm为主。 三、红外接收头的工作原理为：内置接收管将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由IC内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。 四、接收头一般有三种脚位： 一般的红外接收头脚位如图一：从左至右：1.Vout(信号输出) 2.GND(电压负极) 3.Vcc(电压正极) 另一种如图二脚位顺序，从左至右：1.GND(电压负极) 2.Vcc(电压正极) 3.Vout(信号输出) 还有一种脚位顺序，从左至右： 1.Vout(信号输出) 2.Vcc(电压正极) 3.GND(电压负极) 五、红外接收头有几个主要的参数 ，在这里简单介绍一下： 1，工作电压：现在市场上接收头IC设计的工作电压主要有以下几种：2.0V~6.5V,(此种为低电压，主要用于电池供电的红外接收头上) 2.7V~6.5V（是市场上大部分IC的设计，此种主要用于3V或5V供用的电子类产品）,4.5V~6.5V（主要用于家用电器类产品） 2，中心频率：32.7KHZ(33KHZ),36.7KHZ(36KHZ),37.9KHZ(38KHZ),40KHZ,56.7KHZ(56KHZ),遥控器的中心频率要与接收头所用的频率一致，这样才能达到的接收效果。 3，工作电流：静态电流0.1~0.6mA(为低功耗产品)，一般产品的静态电流在0.8~1.5mA 4,接收距离：这个一般都是生产厂家依自已的测试来进行标识的 ,无实际对比意义，最主要还是看是否在自已机台上测试效果。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 钟文生
- 电话：0755-29193665
- 传真：0755-29193665
- 手机：
- QQ ：
蜡烛灯红外接收头
信息内容：红外接收电路通常由红外接收二极管与放大电路组成，放大电路通常又由一个集成块及若干电阻电容等元件组成，并且需要封装在一个金属屏蔽盒里，因而电路比较复杂，体积却很小，还不及一个7805体积大！ 接收头是一种特殊的红外接收电路，它将红外接收管与放大电路集成在一体，体积小（大小与一只中功率三极管相当），密封性好，灵敏度高，并且价格低廉，市场售价只有几元钱。它仅有三条管脚，分别是电源正极、电源负极以及信号输出端，其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器，使用十分方便。 它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。经过它的接收放大和解调会在输出端直接输出原始的信号。从而使电路达到最简化！灵敏度和抗干扰性都非常好，可以说是一个接收红外信号的理想装置。编辑本段接收头的工作原理： 一、红外接收头有多种称符：中文叫接收头、红外线接收头、红外线接收头、接收器等，英文全称为：Infrared Receiver Module,简称：IRM,RCM. 二、红外接收头的主要功能为IC化的一种受光元件，其内部是将光电二极管（俗称接收管）和集成IC共同组合封装而成，其IC设计主要以类比式控制，一...
接收头
信息内容：1.工作电压2.5V~5.5V,工作电流0.25mA2.灵敏度高3.一致性好4.抗干扰性强.超低功耗,趋势化产品,节能省电!是用于红外遥控系统的一体化接收模块，内置PIN光敏二极管和前置放大器IC，实现红外遥控信号的拾取、放大和解调，检波输出信号可以直接由微处理器解码。 采用可滤除可见光干扰的环氧树脂封装，不易受环境光干扰，并能够抑制非控制信号的脉冲输出。红外遥控信号是一连串的二进制脉冲码。为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调治在特定的载波频率上,然后再经红外发射二极管发射出去,而红外线接收装置则要滤除其他杂波,只接收该特定频率的信号并将其还原成二进制脉冲码,也就是解调. 目前,对于这种进行了调制的红外遥控信号，通常是采用一体化红外线接收头进行调解.一体化红外线接收头将红外发光二极管,低噪音放大器,限幅器,带通滤波器,解调器,,以及整形驱动电路等集成在一起.一体化红外线接收头体积小,灵敏度高,外接元件少,抗干扰能力强,使用十分方便."
