汽车生产厂家功率继电器HRS3
| 价 格： | 1.90 | |
| 应用范围： | 汽车启动、照明以及防盗系统等 | |
| 品牌/商标： | HKE/TYCO/松川/宏发 | |
| 型号/规格： | HRS3/OJ（OJE）/835/JZC-32F | |
| 产品系列： | HRS3/OJ（OJE）/835/JZC-32F | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 100mA-10A | |
| 触点切换电压： | 5-30DC | |
| 触点形式： | 转换型/转换型（-A/-C） | |
| 额定电流： | 100mA-10A | |
| 额定电压： | DC3-24 | |
| 外形尺寸： | 超小型 | |
| 直流电阻： | 100m | |
| 电流性质： | 直流 |
dzsc/19/1485/19148502.jpg
1-1.额定电压：3,5,6,9,12,24VDC
1-2.线圈电阻：见规格表
1-3.吸合电压：见规格表
1-4.释放电压：见规格表
1-5.额定线圈功率：200mW、450mW
dzsc/19/1485/19148502.jpg
2-1.触点形式：A-一组常开,C-一组转换
2-2.触点材料：Ag Alloy
1C：NO/NC：5A/3A 250VAC/30VDC(标准型)
2-4.切换电压：250VAC/30VDC
2-5.切换电流：10A
2-6.切换功率：1,250VA,150W
2-7.最小切换电压电流：5VDC,100mA
2-8.接触电阻：Max 100mΩ(6VDC 1A)
2-9.寿命：电气寿命100,000次
机械寿命10,000,000次
dzsc/19/1485/19148502.jpg
3-1.绝缘电阻：Min.1000MΩ 500VDC
3-2.介质耐压：1,000VAC,1 min触点与触点间
A型： 3,500VAC,1 min触点与线圈间
C型： 2,500VAC,1 min触点与线圈间
3-3.吸合时间：Max.10ms
3-4.释放时间：Max.5ms
3-5.温度范围：-40～ 85℃
3-6.冲击：强度 1,000m/s
稳定性100m/s
3-7.振动：强度10～55Hz,1.5mm双振幅
稳定性 10～55Hz,1.5mm双振幅
3-8.相对湿度：35%~95%RH, 40℃
3-9.重量：约6g
3-10.安规：UL NO.E164730
CSA 063016(LR109368)
TUV NO.50075616
CQC NO.02001001300
dzsc/19/1485/19148502.jpg
dzsc/19/1485/19148502.jpg
dzsc/19/1485/19148502.jpg
dzsc/19/1485/19148502.jpg
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谢春燕
- 电话：
- 传真：
- 手机：
- QQ ：
功率继电器HCP1

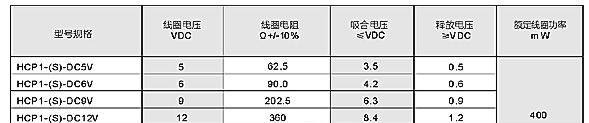

信息内容：dzsc/19/1486/19148644.jpg 1-1.额定电压：5,6,9,12,24,48VDC 1-2.线圈电阻：见规格表 1-3.吸合电压：见规格表 1-4.释放电压：见规格表 1-5.额定线圈功率：400mWdzsc/19/1486/19148644.jpg 2-1.触点形式：A-一组常开，C-一组转换 2-2.触点材料：AgAlloy 2-3.触点负载：阻性负载：12A 250VAC/30VDC 感性负载：5A 250VAC Cosφ=0.4 2-4.切换电压：380VAC/30VDC 2-5.切换电流：12A 2-6.切换功率：3000VA,360W 2-7.最小切换电压电流：5VDC,100mA 2-8.接触电阻(首次)：Max 100mΩ(6VDC 1A) 2-9.寿命：电气寿命100,000 次 50,000次（感性负载:Cosφ=0.4,L/R=7ms) 机械寿命20,000,000 次dzsc/19/1486/19148644.jpg 3-1.绝缘电阻：Min.10000MΩ 500VDC 3-2.介质耐压：1,000VAC,1min 触点与触点间 5,000VAC,1min 触点与线圈间 3-3.吸合时间：Max.10ms 3-4.释放时间：Max.5ms 3-5.温度范围：-40 ~ 85°C 3-6.冲击：强度1,000m/s2 稳定性1,00m/s2 3-7.振动：强度10 -55Hz,双振幅 1.5mm ...
