华通JI18系列电流继电器 JT3系列直流电磁式继电器 系列产品
| 价 格： | 31.00 | |
| 产品系列： | JI18系列电流继电器 JT3系列直流电磁式继电器 | |
| 型号/规格： | JI18系列电流继电器 JT3系列直流电磁式继电器 | |
| 品牌/商标： | 华通 | |
| 触点形式： | JI18系列电流继电器 JT3系列直流电磁式继电器 | |
| 应用范围： | JI18系列电流继电器 JT3系列直流电磁式继电器 |
一.概述
JT3系列直流电磁继电器用于电力拖动线路中作为时间（仅在产品断电时延时），电压.欠电流及中间继电器之用。
二.结构特征
JT3系列继电器分为下列几种：
1.按继电器用途分
a)JT3-XX电压(中间)继电器；
b)JT3-XX/1,JT3-XX/3,JT3-XX/5时间继电器；
c)JT3-XXL欠电流继电器。
注：继电器型号的二个"XX",个表示常开触头数量，第二个表示常闭触点数量。
2.按吸引线圈的额定电压及电流分：
a)电压继电器及时间继电器的线圈有直流电压12，24，48，110，220及440V六种。
b)欠电流继电器的线圈有直流电流：1.5,2.5,5,10,25,50,110,150,300及600A十种。
3.按触头的种类及数量分：
a)常开与常闭二种。
b)二个，三个及四个触头三种。
4.按接线方式分：板前与板后接线两种。
三.主要技术参数
1.JT3延时继电器的延时范围见表1。
2.JT3-XX吸上电压额定电压的30%-50%或者释放电压为额定电压的7%-20%。返回系数不作规定。具有四只触头的继电器，其吸上电压为额定电压35%-50%。
a)JT3-XX/1吸上电压不大于额定电压的75%。
b)JT3-XX/3吸上电压不大于额定电压的75%。
c)JT3-XX/5吸上电压不大于额定电压的75%。
d)JT3-XXL吸合电流为额定电流的30%-65%。
或者释放电流为额定电流的10%-20%返回系数不作规定。
3.继电器的动作准确度为正负10%，继电器的充电时间约为0.8S，为了得到稳定的延时，通电时间必须大于0.8S，继电器的固有动作时间约为0.2S，继电器线圈耗损功率在工作状态下约为16瓦。
表一
| 接线方式 | 型号 | 延时可调范围 | 备注 |
| 将线圈断路 | JT3-XX/1 | 0.3-0.9 | 具有三只与四只触头的继电器，其延时降低30% |
| JT3-XX/3 | 0.8-3.0 | ||
| JT3-XX/5 | 2.5-5.0 | ||
| 将线圈短路 | JT3-XX/1 | 0.3-1.5 | |
| JT3-XX/3 | 1.0-3.5 | ||
| JT3-XX/5 | 3.0-5.5 |
表二
| 电流种类 | 电压 | 电流 | ||
| 闭合 | 分断感性负载 | 分断阻性负载 | ||
| 交流 | 380及以下 | 50 | 10 | 10 |
| 380以上-500 | 40 | 8 | 8 | |
| 直流 | 110 | 10 | 2 | 4 |
| 220 | 5 | 0.8 | 2 | |
四.外形及安装尺寸请来电咨询
- 所属城市：福建 福州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈泽
- 电话：
- 传真：
- 手机：18950248921
- QQ ：

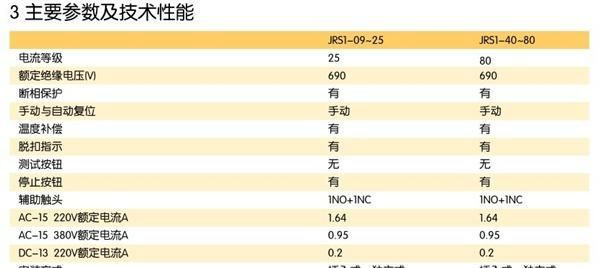

供应华通热继电器JRS1（LR1-DO9-D25）系列产品0.1A-25A
信息内容：dzsc/19/1685/19168559.jpg dzsc/19/1685/19168559.jpg 型号名称：热过载继电器 JRS1-09～25/Z 相匹配接触器型号：NC1/CJX2-09.12.18.25.32 JRS1系列热过载继电器适用于交流50Hz、60Hz，主电路额定工作电压至660V，电流0.1A～80A的电路中，作为电路和三相交流电动机的过载和断相保护，并可与相应的交流接触器组成起动器。 产品符合GB 14048.4、GB 14048.5、IEC 60947-4-1、IEC60947-5-1等标准。 整定电流：可供选择 JRS1-09～25/Z 0.10-0.16A JRS1-09～25/Z 0.10-0.25A JRS1-09～25/Z 0.25-0.4A JRS1-09～25/Z 0.4-0.63A JRS1-09～25/Z 0.63-1A JRS1-09～25/Z 1-1.6A JRS1-09～25/Z 1.6-2.5A JRS1-09～25/Z 2.5-4A JRS1-09～25/Z 4-6A JRS1-09～25/Z 5.5-8A JRS1-09～25/Z 7-10A JRS1-09～25/Z 10-13A JRS1-09～25/Z 13-18A JRS1-09～25/Z 18-25A
