【顺易捷e】pcb打样，pcb电路板打样，pcb线路板打样，ERP系统
| 价 格： | 50.00 | |
| 绝缘层厚度： | 薄型板 | |
| 阻燃特性： | VO板 | |
| 机械刚性： | 刚性 | |
| 绝缘材料： | 有机树脂 | |
| 基材： | 铜 | |
| 营销价格： | 折扣 | |
| 加工定制： | 是 | |
| 增强材料： | 玻纤布基 | |
| 绝缘树脂： | 环氧树脂(EP) | |
| 产品性质： | 新品 | |
| 营销方式： | 厂家直销 | |
| 型号/规格： | FR-4 | |
| 加工工艺： | 电解箔 | |
| 品牌/商标： | SYJ | |
| 层数： | 双面 |

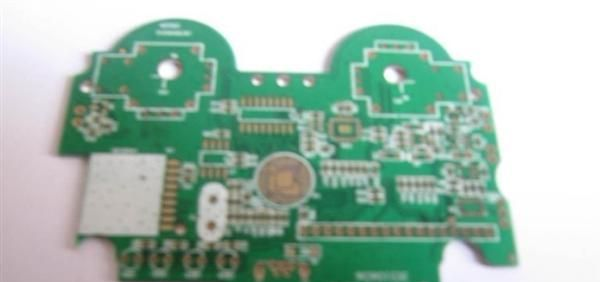

【顺易捷e】pcb打样，pcb电路板打样，pcb线路板打样，ERP系统
欢迎光临深圳顺易捷科技有限公司【业务代表c】的店铺！
本店铺pcb打样 pcb加急 pcb生产 pcb设计 pcb抄板！
地址：深圳龙岗区坪地年丰友谊北路11号.
【PCB打样报价】
1）单双面板：50元/款、10片、长宽5*5cm内、3-4天
2）单双面板：100元/款、10片、长宽10*10cm内、3-4天
3）四层板：500元/款、10片、长宽10*10cm内、5-6天
4）六层板：1200元/款、10片、长宽10*10cm内、7-8天
5）八层板：1800元/款、10片、长宽10*10cm内、8-9天
以上报价为：FR-4，有铅喷锡，绿油白字，10片，板厚1.6mm，不含税和快递费用！
【pcb设计/改板报价】
单双面板：收取工程费3000元-5000元，交期15-20天！
【PCB抄板报价】
单双面板：100个焊点因为100元/款，2天！
PCB设计/改板、抄板的请联系店主详谈，谢谢！
PCB打样推荐到网站ERP系统直接下单：
公司网站：http://www.syjpcb.com/c业务员编号c
ERP系统三大功能：计算价格、网上下单、跟踪订单！
1）打开我司网站http://www.syjpcb.com/c
2）计算价格，了解我司的价格
3）注册客户编号，亲，记得业务员编号是c 哦
4）登录ERP系统后台
5）在线下单，按要求填写订单信息并上传文件
6）等待顺易捷公司审核，审核时间：周一到周六8:30-20:00节假日除外！
7）顺易捷审核后，客户需要再次确认订单，快递代收的直接确认订单，
客户在线支付（亲，有优惠的哦）的，需要支付后，系统自动确认订单！
8）至此，订单已经完成下单，请等待快递公司送板。也可以到ERP系统查询进度！
dzsc/19/1429/19142915.jpg
dzsc/19/1429/19142915.jpg
dzsc/19/1429/19142915.jpg
dzsc/19/1429/19142915.jpg
顺易捷科技可制造性要求
一：我司在文件处理时优先以设计图纸和文件作为生产依据。
二：PCB材料：
（1）基材
FR-4：玻璃布-环氧树脂覆铜箔板（Tg：130）。
CEM-1：纸芯玻璃布面-环氧树脂覆铜箔板。
94V0：阻燃纸板。
铝基板：导热系数1.0 1.5 2.0
（2）铜箔：99.9%以上的电解铜，成品表面铜箔：18um（H/HOZ）35um（1OZ）70um（2OZ）。
（3）板厚：0.4mm-2.5mm板成品公差±10%
三：PCB结构、尺寸和公差
（1） 构成PCB的各有关设计要素应在设计图样中描述。外形用Mechanical 1-16 layer（优先）或Keep out layer表示。若在设计文件中同时使用，一般Keep out layer用来禁止布线，不开孔，而用Mechanical 1表示成型。在设计图样中表示开长SLOT孔或镂空，用Mechanical 1 layer画出相应的形状即可。
（2） 外形尺寸公差
PCB外形尺寸应符合设计图样的规定。当图样没有规定时，外形尺寸公差为±0.2mm。
（3） 平面度（翘曲度）0.7%
四：层的概念
（1） 单面板以顶层（Top layer）画线路层（Signal layer），则表示该层线路为正视面。
（2） 单面板以底层（Bottom layer）画线路层（Signal layer），则表示该层线路为透视面。
（3） 双面板我司默认以顶层（Top layer）为正视图，Topoverlay丝印层字符为正，底层（Bomttom layer）为透视面，Bottomoverlay丝印字符为反。
（4） 多层板层压顺序ptolet99se版本以layer stack manager为准，protel98以下版本需提供标识或以软件层序为准，PADS系列设计软件则以层序为准。
五：印制导线和焊盘
（1） 布局
印制导线和焊盘的布局、线宽和线距等原则上按设计图样的规定。单我司会有以下处理：适当根据工艺要求对线宽、PAD环宽经行补偿，单面板一般我司将尽量加大PAD，以加强客户焊接的可靠行。
当设计线间距达不到工艺要求时（太密可能影响到性能、可制造性时），我司根据制前设计规范适当调整。
原则上建议客户设计双、多成板时，导通孔（VIA）内径设置在0.3mm以上，外径设置在0.6mm以上，元件PAD为大于孔径的50%，锡板工艺线宽线距设计在6mil以上。镀金工艺线宽线距设计为4mil以上，以的降低生产周期，减少制造难度。锡板依铜箔厚度要求应作以上数据（线宽线距）每半盎司增加1.5mil以上。
最小钻孔刀具为0.3mm，其成品孔约为0.2mm。
（2） 导线宽度公差
印制导线的宽度公差内控标准为±10%
（3） 网格的处理
为了避免波峰焊接时铜面起泡和受热后因热应力作用PCB板弯曲，大铜面上建议铺设成网格形式。
其网格间距应在10mil以上（不低于8mil），网格线宽应在10mil以上（不低于8mil）。
（4） 隔热盘（Thermal PAD）的处理
在大面积的接地（电）中，常有元器件的脚与其连接，对连接脚的处理兼顾电气性能与工艺需要，做成十字花焊盘（隔热盘），可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少。
（5） 内层走线、铜箔隔离钻孔应在0.3mm以上。建议元器件接地脚采用隔热盘。走线、铜箔距离钻孔应在0.3mm以上，外层走线、铜箔距板边应在0.2mm以上，金手指位置内层不留铜箔，避免铜皮外露导致短路。
六：孔径（HOLE）
（1）金属化（PTH）与非金属化（NPYH）的界定。
我司默认以下方式为非金属化：
当客户在protel99se属性中（Advanced菜单中将platde项勾去除）设置了安装孔非金属化属性，我司默认为非金属化孔。
当客户在设计文件中直接用Keep out layer或Mechanical 1层圆弧表示打孔（没有再单独放置钻孔），我司默认为非金属化孔。
当客户在孔附近放置NPTH字样，我司默认为此孔非金属化。
当客户在定单要求中要求相应的孔径非金属化（NPTH），则按客户要求处理。
除以上情况外的元件孔、安装孔、导通孔等均应金属化。
（2）孔径尺寸及公差
设计图样中的PCB元件孔、安装孔默认为最终的成品孔径尺寸。其孔径公差一般为金属化孔±3mil（0.08mm）、非金属化孔±2mil（0.05mm）。
导通孔（即VIA孔）我司一般控制为：负公差无要求，正公差控制在 3mil（0.18mm）以内。
（3）厚度
金属化孔的镀铜层的平均厚度一般为18-28um。
（5） 孔壁粗糙度
PTH孔壁粗糙度一般控制在32um以内。
（6） SLOT HOLE（槽孔）的设计
建议非金属化SLOT HOLE用Mechanical 1 layer (或Keep out layer)画出其形状即可；金属化SLOT HOLE用连孔表示，但连孔应大小一致，且孔在同一条水平线上。
我司最小的槽刀为0.8mm。
当开非金属化SLOT HOLE用来屏蔽，避免高低压之间爬电时，建议其直径大小在1.0mm以上，以方便加工。
七：阻焊层
（1） 涂敷部位
除焊盘、MARK点、测试点、金手指（开通窗）等之外的PCB表面，均涂敷阻焊层。
惹客户用FILL或TRACK表示的焊盘，则必须在阻焊层（Solder mask）层画出相应大小的图形，以表示该处上锡（我司强烈建议设计前不用非PAD形式表示焊盘）。
（2）附着力
阻焊层的附着力按美国TPC-A-600的2级要求。
（4）厚度
阻焊层的厚度：线路表面应在10um以上，线路拐角处应在8um以上，基材上20-40um（线路总铜厚小于2OZ）；若线路铜厚大于2OZ需印制二次。
八：字符和蚀刻标记
（1） 基本要求
PCB的字符一般应该字高30mil、字宽6mil、字符间距4mil以上设计、以免影响文字的可辨性。
蚀刻（金属）字符不应与导线桥接，并确保足够的电气间隙。一般设计按字高30mil、字宽6mil以上设计。
客户字符无明确要求时，我司一般会根据我司的工艺要求，对字符的搭配比例做适当调整。
当客户明确要求加标识时，我司会在板中丝印层适当位置根据我司产品认证加印我司商标、UL及周期。
（2） 文字上PAD/SMT的处理
焊盘（PAD）或贴片（SMT）上不能有丝印标识，以避免虚焊。当客户有设计上PAD/SMT时，我司将做适当移动处理，导通孔（VIA）不作要求。其原则是尽可能保证其标识的完整与元器件的对应性。
九：MARK点的设计
（1） 当要求连板出货且有表面贴片（SMT）需用MARK点定位时，需放好MARK，为圆形直径1.0mm。
（2） 当要求连板出货且有表面贴片有工艺边未放MARK时，我司一把在工艺边四角正中位置各加一个MARK点。
（3） 当要求连板出货且有表面贴片无工艺边时，按文件处理，不另加MARK点。
十：V-CUT（割V型槽）
（1） 板与板相连处可不留间隙。但要注意导体与V割中心线的距离。一般情况下V-CUT线两边的导体间距应在0.4mm以上，也就是说单片板中导线距板边应在0.2mm以上。如外形公差无要求时可有0.2-0.5mm的V-CCUT间隙，避免伤到距板边的导体。
（2） V-CUT线的表示方法为：一般外形为Keep out layer（mech 1）层表示，则板中需V割的地方只需用Keep out layer(mech 1)层画出，在板边连接处标示V-CUT字样。
（3） 一般V割后残留的深度为1/3板厚，另根据客户的残厚要求可适当调整。
（4） V割产品掰开后由于玻璃纤维丝有被拉松的现象，尺寸会略有超差。
（5） V-CUT刀只能走直线，不能走曲线和折线。
十一：表面处理工艺
我司表面处理有：有铅喷锡、无铅喷锡、OSP（抗氧化膜）、沉镍/金、镀镍/金
