A4954: 双路全桥式 DMOS PWM 电动机驱动器
| 价 格： | 1.00 | |
| 材料： | 金属 | |
| 种类： | 温度 | |
| 加工定制： | 是 | |
| 防护等级： | 0 | |
| 材料物理性质： | 导体 | |
| 型号/规格： | A4954 | |
| 材料晶体结构： | 单晶 | |
| 线性度： | 0（%F.S.） | |
| 迟滞： | 0（%F.S.） | |
| 重复性： | 0（%F.S.） | |
| 漂移： | 0 | |
| 品牌/商标： | ALLEGRO | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 0 | |
| 制作工艺： | 集成 |
通过脉宽调制 (PWM) 控制两个直流电动机，A4954 能够承受峰值输出电流达 ±2 安培，并使电压达到 40 伏特。
输入端通过应用外部 PWM 控制信号以控制直流电动机的速度与方向。内部同步整流控制电路用来降低脉宽调制 (PWM) 操作时的功率消耗。
内部电路保护包括过电流保护、电动机接地或电源短路、因滞后引起的过热关机、VBB 欠压监视以及交叉电流保护。
A4954 采用带有外置散热板的 16 引脚 TSSOP 小型封装（后缀 LP）。该封装为无铅封装，且引脚框采用 100% 雾锡电镀。
特色和优点:
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蔡晓青
- 电话：
- 传真：
- 手机：13724376782
- QQ ：
A3985: 数字可编程双路全桥式 MOSFET 驱动器
信息内容：A3985 是一款灵活的双路全桥门极驱动器，适用于驱动多种高功率工业双极 2 相步进电机或 2 相无刷直流电机。 亦可用于驱动两台独立转矩电机或螺线管传动器。由外部 N 通道功率 MOSFET 提供电动机功率，电源电压为 12 至 50 伏特。两个串行寄存器提供了完全数字控制，可实现对关机时间、消隐时间、停机时间、混合衰减系数、同步整流、主时钟源选择、标度比以及空载模式的编程。所有内部时间可以从主时钟获取，该主时钟可由芯片产生，或由外部时钟（如主控制器的时钟）提供。 可编程分配器可支持多种外部系统时钟频率。可通过串行接口对内置固定关机时间 PWM 电流控制计时进行编程，从而可实现在低速、快速以及固定的电流衰减模式下运行。可通过带一个方向位和两个 6 位线性 DAC 的串行端口及参考电压设置期望的负载电流电平及方向。该 7 位控制器可实现灵活的转矩控制，从而支持不同的步进方式，包括微步至全步进驱动。外部功率 MOSFET 全桥内的负载电流设置为值的 1.56% 增量。通过自举电容器可提供上述高端N通道 MOSFET 所需的电源电压。通过应用同步整流可提高效率，集成交叉控制与可编程停机时间可使功率 FET 免于击穿。另外，交叉电流控制、内部电路保护可提供过热断电...

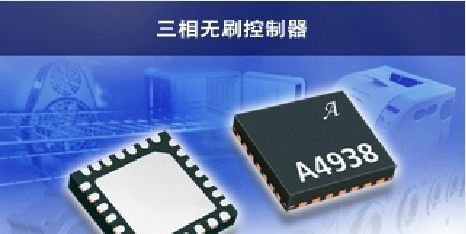

A4938: 三相无刷直流电动机预驱动器
信息内容：A4938 是完整的三相无刷直流 (BLDC) 电动机预驱动器，可为所有 N 通道功率 MOSFET 三相桥的直接大电流门极驱动提供输出。该装置具有三个霍尔元件输入，一个用于整流控制的定序器、固定停机时间脉冲宽度调制 (PWM) 电流控制、以及锁定转子检测。输出电流可根据外部 MOSFET 的性能放大或缩小。锁定转子检测延迟通过 CLD 终端上的外置电容器设定。可使用“启用”、“方向”和“制动”输入控制电动机速度、位置和转矩。电动机速度可使用 FG1 输出来设定。外部 MOSFET 可以使用 PWM 输入上的外部信号或使用内部 PWM 电流调节器进行脉冲宽度调制。无论使用哪种方法，A4938 的同步整流功能都可以在电流衰减过程中打开相应的 MOSFET，以减少功率耗散。霍尔元件成本低廉，并具有噪音过滤，可防止错误的整流信号。A4938 可提供 5.0 V 稳压电源输出，向三个霍尔元件供电。内部电路保护包括因滞后引起的过热关机、欠压锁定、以及停机时间保护。不需要特别的加电排序。工作温度范围为 -40°C 至 85°C。A4938 采用 5 mm × 5 mm、28 端子 QFN 封装，带有外露热传导垫片。该小型封装为无铅产品，且引脚框采用 100% 雾锡电镀。 驱动 6 N-通道 M...
