干燥剂控制板成品加工
| 价 格： | 2.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | 源恒线路板 | |
| 型号/规格： | YHPCB | |
| 机械刚性： | 刚性 | |
| 层数： | 双面 | |
| 基材： | 铜 | |
| 绝缘材料： | 有机树脂 | |
| 加工工艺： | 电解箔 | |
| 增强材料： | 玻纤布基 | |
| 产品性质： | 新品 | |
| 营销方式： | 厂家直销 |
dzsc/19/1405/19140592.jpg
dzsc/19/1405/19140592.jpg
长或宽超出10CM或数量超出10PCSPCB打样报价：
问：生产PCB需要什么样的文件
答：是PCB文档，如果是我们不能支持的文件请发Gerber文件（以双面为例：对应6个菲林层，顶层线路，底层线路 顶层丝印，底层丝印 顶层阻焊，底层阻焊 钻孔文件 机械制造文件），注意不要少文件，同时提供生产要求，没有提供生产要求的，我们一律按照最通用的默认工艺要求来生产。
问：下单完成后发现有问题可以修改资料吗
答：由于PCB生产是不可逆的过程，如果已经安排生产则无法取消，无法修改，无法暂停，请大家下单前仔细核对资料
问：为什么我的焊盘盖油了（盖上了阻焊油）
答：焊盘是不会盖油的，请仔细看看文件，盖油的是过孔，在没有说明的情况下，默认盖油（Gerber文件除外），焊盘和过孔的差别就是：过孔的基本性质是贯通，就是孔径为零也会生成测试文件，为了量产的需要（过锡炉的时候，不会溢锡）基本接近100%的客户都是盖油的，所以为了方便大家的设计，我们默认了这个工序。所以千万记住不要用过孔当焊盘使用；焊盘是用来焊接的，所以无论任何情况下，基本保证是需要焊接用的，就会是阻焊开窗。焊盘也可以充当过孔起连接作用，但是也可以在单独的线路层。因为是用来焊接的，所以可以改变大小和形状，或者是不贯通。孔径为零的焊盘是不会生成测试文件的。所以焊盘和过孔是不能相互替代的（高手除外）。
问：请问PROTEL99SE怎么画槽孔?
答：你好!.最笨的办法是拼孔了,一个一个打很多孔（就是用很多相同的孔拼一起）；再就是在同板框线一样线条画一个槽，或者是一条粗线,全搞定.或者升级到AD6以上，有槽孔的选项
问：请问外形是用哪一层?
答：你好！我们公司默认是keep-out Layer 或Mechanical 1 这两层只要有其中一层就可以，也可以两层同时存在，但需一致，如果不一致就需要注明清楚
问：请问线上走锡要怎么处理?
答：加上solder层,比如加上上锡的线路在顶层，那就在相应的线路上加上top solder层，底层则是在bot solder；
问：为什么我的元件插不进？
答：插件孔大小视你的元器件来定，但一定要大于你的元器件管脚，建议大于最少0.2mm以上 也就是说0.6的元器件管脚，你最少得设计成0.8，以防加工公差而导致难于插进（电镀通孔的厚度0.1-0.15mm）另外特别注意方形元件脚，需要按照对角测量直径的。
问：请问如何拼版?
答：最简单的方式是直接交给我们单文件，然后告诉我们需要怎么样拼版（比如2*2），另外如果需要加工艺边也告诉我们，我们会给你加上，同时也会自动帮你加上定位孔和mark点。如果需要自己拼版，则直接将两个文件复制一起，边框线直接重叠就可以了（注意：需要有0.5mm的间距，以免V割时候，切到铜箔，如果是按照系统默认的间距10mil的话，就可以忽略这个注意事项），如果是需要拼版后直接分开出货的拼版方式，可以直接将两个不同的文件直接复制放在一起。
问：将两个文件复制一起，元件符号会自动修改该怎么办?
答：如果是protel系列的软件，请采用特殊粘贴，选择后两项就可以了。
问：为什么我多层（Multilayer）放置的线你们不是按照焊盘处理的，也盖上了阻焊油?
答：多层线是盖油的，如果需要上锡请加上solder层,比如加上上锡的线路在顶层，那就在相应的线路上加上top solder层，底层则是在bot solder；
问：不同的拼版为什么要收费?
答：这个是一个基本的行业规则，虽然从工艺上面来说基本没有增加任何难度，但是曾经起步300元的样板价格在我们深圳同行共同的努力下，已经达到30元起步的费用了。方便了所有需要的朋友，但是也会给其他同行一个合理的竞争环境。这一点希望各位朋友理解。
"
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李如军
- 电话：
- 传真：
- 手机：13829267139
- QQ ：
生产 线路板加工 电路板打样 批量生产 PCB打样 抄板
信息内容：dzsc/19/1405/19140599.jpgdzsc/19/1405/19140599.jpgdzsc/19/1405/19140599.jpg本司为生产高精密度双面，多层印制板,电路板元器件焊接.本公司承接高难度线路板；大小批量多层线路板订单！本公司主要产品：喷锡板、镀金板、沉金板、产品用途: 公司生产之pcb主要应用于金融机械、家用电器、电子计量衡器、电子仪器仪表、电力设备、专用设备、等产品的电子系统。各式移动电话，通讯用背板，电脑主机板，电脑周边产品,各类家电和工业及汽车产品按国家标准建立和实施一整套对生产、工艺、品质进行全方位控制的ISO9002，9002质量保证体系，使得产品的内在质量和可靠性得到基本保障。本公司注重产品质量，建立健全完善的产品质量保证体系，以先进的技术、优良的设备；精密的检测仪器、严格的科学管理，以及信得过的产品，畅销国内外,深受国内外用户的好评。ISO9002/9001认证。 声明本店的PCB加工阻焊颜色默认为绿色，可选颜色为：红、蓝、黑、黄、白。阻焊颜色本店不另外收取费用，但也特殊强调一点，颜色不管在那里都会产生色差，阻焊颜色是经过多道工序面而完成，非人为可以控制。请追求完美的客户另选他家。经本店生产的PCB本店会对它的...
FPC线路板加工生产

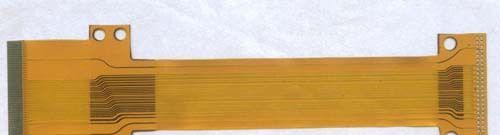

信息内容：dzsc/19/1406/19140614.jpgdzsc/19/1406/19140614.jpgdzsc/19/1406/19140614.jpg一．FPC的主要参数基 材：聚酰亚胺/聚脂基材厚度：0.025mm---0.125mm小孔径：￠0.30mm±0.02mm铜箔厚度：0.009MM0.018mm 0.035mm 0.070mm 0.010mm耐 焊 性：85---105℃/ 280℃---360℃最小线距：0.075---0.09MM耐绕曲性/耐化学性：符合国际印制电路IPC标准工 艺：焊料涂覆、插头电镀、覆盖层、覆膜型、阻焊型二. FPC排线的特点1．以自由弯曲、卷绕、折叠、并可作一千万次的滑动；2．使用方便、特强柔软度、体积小巧、使用灵活；有利于运输仓存及降低成本；三．适用领域广泛用于连接低阻力而需要滑动的电子部份及超薄产品。如各种电子读写磁头、扫描仪、显示模组、打印机、影碟机、PDA、汽车及航天仪表、手机配件、对讲机、微型马达等。移动电话、可视电话、手提电脑、航空航天、医疗器械、数码像机、汽车仪器仪表等压制模块或液晶片的连接部件FPC提供电沲FPC的大量生产,欢迎各客户前来电来邮进行洽谈,谢谢.相关参数:单面1OZ电解铜、压膜、沉金、贴3M胶，FR4补强0.2mm厚 我司另还提供多种产品的FPC,如:手机侧键、卡贴、咪头、天线、模组、触摸屏，排线等等。 产品应用广泛，工艺多种多样...
