深圳市恒创达电路板有限公司是一家生产24层以下印制线路板（PCB），柔性线路板（FPC）软硬结合（FPCB），阻抗和高频控制高精密埋盲孔（HDI），超大超长超小超薄，铝基及特殊介质材料高科技企业。最细线宽线隙3mil(0.075mm)；最小导通孔径8mil(0.2mm)。

本公司现拥有员工200多名，生产流程和工艺流程配套齐全，拥有现代化的无尘车间和办公大楼。经过多年努力，硬板产能设计12000平方米每月，日交货能力可达到300平米以上。FPC产能设计8000平方米每月，日交货能力可达到200平米以上，样品双面板可在24小时完成，4至8层板加工周期可达3-5天，批量双面板5-6天，4至8层7-8天。质量优，交货准时，稳定支持顾客项目研发进程和生产进度，为顾客赢取宝贵时间，占领市场先机

公司生产之PCB广泛应用于通讯蓝牙、手机及手机配件、电脑及周边设备、LCD、LCM、背光/导光模组、锂电池模组，摄像头模组、GPS导航系统,汽车交通电子、汽车音响、电子玩具、液晶显示器、LED照明产品、安防、移动硬盘、计算机网络、手机扬声器，数据线接头，耳机连接器，微型振动器音响、喇叭、工业仪器、数码相框产品、乐器、医疗器械、航空航天、国防、电源、家用电器等精密电子产品。

产品按国家标准建立和实施一整套对生产、工艺、品质进行全方位控制的ISO9001质量保证体系,使得产品的内在质量和可靠性得到基本保障.产品质量能达到美国UL安全认证,符合RoHS要求的无铅环保印制电路板。我们遵循顾客至上原则，以优质的产品，合理的价格为您提供电路基板生产的一条龙服务欢迎中外客商，来电洽谈.

层数（）：2-24；

板材类型：FR-4、高Tg板材、铝基板材、铜基板材、聚四氟乙烯、无卤素板材      ；

板材混压：       4层--6层；

尺寸：610mm X 1200mm；

外形尺寸精度：±0.10mm；

板厚范围：0.2mm--6.00mm；

板厚公差( t≥0.8mm)：±8%；

板厚公差(t＜0.8mm)：±10%；

介质厚度：       0.076mm--6.00mm；

最小线宽：       0.075mm；

最小间距：       0.075mm；

外层铜厚：       8.75um--280um；

钻孔孔径(机械钻)：0.20mm--6.00mm；

成孔孔径(机械钻)：0.15mm--6.00mm；

孔径公差(机械钻)：0.05mm；

孔位公差(机械钻)：      0.075mm；

激光钻孔孔径：0.075mm；

板厚孔径比      ：2:01:00；

阻焊类型：感光绿、黄、黑、紫、蓝、红、白、油墨；

最小阻焊桥宽：0.075mm；

最小阻焊隔离环：0.025mm；

塞孔直径：0.25mm--0.60mm；

阻抗公差：±10%；

表面处理类型：有/无铅喷锡、化学镍金、沉银、电镀镍金、化学沉锡、抗氧化、喷锡 金手指卡板；

电话:0755-27440553/81243093   QQ:472823726

网址:http://www.szhcdpcb.com邮箱:hcdpcb@foxmail.com/hcdpcb0755@163.com

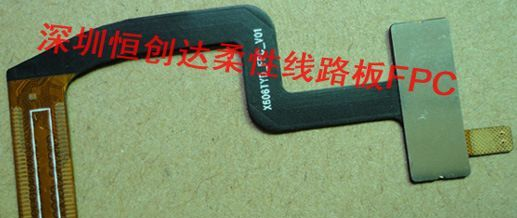

 FPC的主要参数基材：聚酰亚胺/聚脂基材厚度：0.025mm---0.125mm最小孔径：￠0.30mm±0.02mm铜箔厚度：0.009MM0.018mm 0.035mm 0.070mm 0.010mm耐焊性：85---105℃/ 280℃---360℃最小线距：0.075---0.09MM耐绕曲性/耐化学性：符合国际印制电路IPC标准工艺：焊料涂覆、插头电镀、覆盖层、覆膜型、阻焊型
二. FPC排线的特点1．以自由弯曲、卷绕、折叠、并可作一千万次的滑动；2．使用方便、特强柔软度、体积小巧、使用灵活；有利于运输仓存及降低成本；
三．适用领域广泛用于连接低阻力而需要滑动的电子部份及超薄产品。如各种电子读写磁头、扫描仪、显示模组、打印机、影碟机、PDA、汽车及航天仪表、手机配件、对讲机、微型马达等。移动电话、可视电话、手提电脑、航空航天、医疗器械、数码像机、汽车仪器仪表等压制模块或液晶片的连接部件FPC

深圳市恒创达科技有限公司是一家印制电路板的厂家,致力于24层以下高密度样板、快板、中小批量线路板的生产及单双面铝基板,铜基板的制造。最细线宽线隙可以做到3mil(0.075mm)；最小导通孔径8mil(0.2mm)；公司高层均是从事印制板生产加工的管理专家可24小时为您提供设计优化和可制造性设计咨询服务,制造经验丰富的员工为顾客度身定做样板,为客户提供1小时内提供报价响应,2小时内投诉回应的服务并24小时为客户提供技术支持, 稳定支持顾客项目研发进程。质量优，交货准时，为顾客赢取宝贵时间,占领市场先机。 经过多年努力,已形成日产能超过200㎡, 月产能达到 6000-8000㎡。可24小时加急做板，样板加急生产周期，单双面板24小时；四层板48～72小时 ；常规生产周期，单面样板1～2 ； 双面样板2～3；四层样板4～5天，批量生产周期，单双面板首批量产6～7天，返单5～6天；多层首批量产7～10天，返单7～8天。 主要生产制作工艺有：无铅喷锡、镀金、沉金/银/锡、全板电镀镍金、半孔、电金手指、防氧化(OSP)、碳油、盲埋孔、阻抗控制、刚挠结合、抄板，改板等工艺,有根据用户要求的导电塞孔、可剥胶、导电胶和各种型号及颜色的感光油墨。产品按国家标准建立和实施一整套对生产、工艺、品质进行全方位控制的ISO9001质量保证体系,使得产品的内在质量和可靠性得到基本保障.产品质量能达到美国UL安全认证,符合RoHS要求的无铅环保印制电路板。 公司生产之PCB广泛应用于通讯蓝牙、手机及手机配件、，电脑及周边设备、(LCD,LCM背光模组) 、锂电池模组，摄像头模组、GPS导航系统,汽车交通电子、汽车音响、电子玩具,液晶显示器,LED照明产品,安防,移动硬盘,计算机网络、手机扬声器，数据线接头，耳机连接器，微型振动器音响，喇叭、工业仪器、数码相框产品、乐器、医疗器械、航空航天、国防、电源、家用电器等精密电子产品。 公司拥有先进的配套加工设备和检测技术 ,可满足不同顾客的加工要求,目前PCB制造拥有的激光直接成像、高频板制造、特性阻抗控制、盲埋孔制造、飞针测试技术均在行业，通过公司自己组建的工艺研发团队的不懈努力,现已成功研发完成机械微小孔、高孔径比、高层数板、高精度阻抗、HDI等多种的生产技术。 公司长期以来一贯坚持"客户至上，质量，持之以恒，求实创新,必定到达"的经营方针,努力开拓市场、发展企业,以优质的产品和唯美的服务使客户满意。希望我们的真诚能带来您的信任和支持! 恭候您的垂询！我们期待着与您共创未来。
