A3942: 用于汽车应用的四路高端门极驱动器
| 价 格： | 1.00 | |
| 材料： | 金属 | |
| 种类： | 温度 | |
| 加工定制： | 是 | |
| 防护等级： | 0 | |
| 材料物理性质： | 导体 | |
| 型号/规格： | A3942 | |
| 材料晶体结构： | 单晶 | |
| 线性度： | 0（%F.S.） | |
| 迟滞： | 0（%F.S.） | |
| 重复性： | 0（%F.S.） | |
| 漂移： | 0 | |
| 品牌/商标： | ALLEGRO | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 0 | |
| 制作工艺： | 集成 |
A3942 是高度集成的门极驱动器 IC，最多可在高端配置中驱动四个 N 通道 MOSFET。该器件设计适应于恶劣环境状况和高可靠性标准的汽车应用。
串行外围接口 (SPI) 兼容性使该器件轻松整合至现有应用中。在此类应用中，MOSFET 通常用于驱动汽油或柴油机引擎管理执行器、传动器、车体控制执行器和其它通用汽车或工业负载。A3942 特别适用于驱动引擎管理和传动系统中的预热塞、阀、螺线管和其它感性负载。
该器件采用超薄（1.20 mm 总高）38 引脚 TSSOP 封装，其中六根引脚内部熔合，改善了散热（LG 封装）。其封装均为无铅产品，且引脚框采用 100% 雾锡电镀。
特色和优点:
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蔡晓青
- 电话：
- 传真：
- 手机：13724376782
- QQ ：
A3946: 半桥式功率 MOSFET 控制器

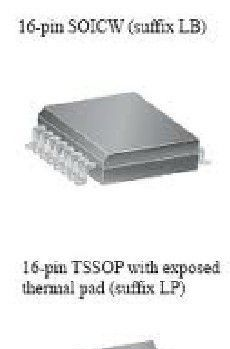

信息内容：A3946 专为需要较高功率单向直流发动机、三相无刷直流电动机或其它电感负载的应用设计。A3946 提供两个高电流驱动器输出，能够驱动较宽范围功率的 N 通道 MOSFET。高端门驱动器开启可控制电流至负载的 N 通道 MOSFET，而低端门驱动器则开启作为同步整流器的 N 通道 MOSFET。自举电容器可提供 N 通道 MOSFET 需要的上述电池电源电压。高端内部充电泵允许半桥式直流电（100% 工作循环）操作。A3946 采用两种封装：16 引脚 SOIC （带有两个内部配置熔断器的引脚，可实现优化功率耗散，部件编号后缀：LB）和16引脚TSSOP（带有外露散热片，后缀：LP）。这些封装为无铅封装（后缀 –T），引脚框采用 100% 雾锡电镀。特色和优点: 7 伏特最小输入电源电压的芯片充电泵驱动较宽范围的 N 通道 MOSFET 的高电流门驱动器带充电泵的自举门驱动器，100% 工作循环过温保护欠压保护-40°C 至 135°C 环境温度工作"

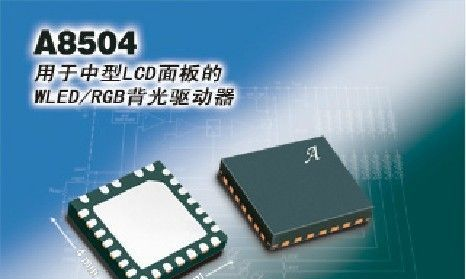

A8504: 用于中型 LCD 的 WLED/RGB 背光驱动器
信息内容：A8504 是一款用于中型显示背光的多输出 WLED 驱动器。A8504 集成了升压转换器及八路灌电流，可提供 WLED/RGB 背光驱动器。升压转换器可提供高达 V 的输出电压。灵活的通道选择控制及高电压容量适用于各种 LED 背光应用。升压转换器是一款恒频电流模式转换器。各 LED 通道均可汲入 45 mA 电流，对于更高电流，通道可并行连接。LED电流可通过外置PWM的工作循环进行控制。A8504 采用 26 针、4 mm × 4 mm QFN/MLP 封装，标称高度仅为 0.75 mm。应用包括：薄笔记本显示液晶电视RGB 背光GPS 系统便携式DVD播放器特色和优点:8个LED串间主动进行分流，具有±1.3%的典型电流匹配±1.2% 典型电流精度可驱动多达 11 路串行 × 8 路并行 = 88 个 LED (Vf = 3.5 V, If = 40 mA)外置PWM控制，可进行LED光暗控制采用外置电阻器进行LED电流设置带集成 50 V、2 A DMOS 的升压转换器LED 灌电流额定值为45 mA200 kHz 至 2 MHz 开关频率开式 LED 断开升压电流限制、过热关机及软启动在PWM光暗控制过程中没有可闻的陶瓷电容器噪音可调整过压保护 (OVP)使用 ESD 电容器的 LED 模块无需上拉电阻器"
