厂家直销 订单 生产 制造 电路板 PCB 双面板
| 价 格： | 1.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | LD | |
| 型号/规格： | FR4-46548H | |
| 机械刚性： | 刚性 | |
| 层数： | 双面 | |
| 基材： | 铜 | |
| 绝缘材料： | 有机树脂 | |
| 绝缘层厚度： | 常规板 | |
| 阻燃特性： | VO板 | |
| 加工工艺： | 电解箔 | |
| 增强材料： | 玻纤布基 | |
| 绝缘树脂： | 环氧树脂(EP) | |
| 产品性质： | 热销 | |
| 营销方式： | 厂家直销 | |
| 营销价格： | 优惠 |
dzsc/19/1390/19139084.jpg
工艺能力
项目 Item 参数(Parameter)
单面(Single Side) 双面(Double Side) 多层(Multilayer)
板材 Base Material 94HB/94V0/22F/CEM1/CEM3/FR-4 CEM3/FR-4 FR-4
板材厚度 Board Thickness 0.25mm-4.0mm 0.30mm-4.0mm 0.40mm-5.0mm
层数 Layers 1 2 4——8
铜箔厚度 Copper Foil Thickness作 18-175 цm(标准：18цm，35цm，70цm）
抗剥强度 Peel Strength 1.25N/mm 1.25N/mm 1.25N/mm
绝缘电阻 Insulation Resistance ≥10KΩ（常态）
抗电强度 Electric Strength ≥1.4KV/mm
阻燃特性 Flame Resistant 94HB/94V0 94V-0 94V-0
最小冲孔孔径 Min.punch Hole Size 0.9mm/35mil
最小钻孔孔径 Min.drill Hole Size 0.25mm/10mil 0.25mm/10mil 0.25mm/10mil
孔径公差 Hole Size Tolerance ≤φ0.8mm±0.05mm
孔位公差 Hole location Tolerance ±0.05mm
孔壁铜厚 PTH Wall Thickness ≥2um/0.8mil ≥2um/0.8mil
孔电阻 Hole Resistance ≤300цΩ ≤300цΩ
最小线宽 Min. Line Width 0.127mm/5mil 0.127mm/5mil 0.127mm/5mil
最小间距 Min.Space 0.127mm/5mil 0.127mm/5mil 0.127mm/5mil
表面处理 Surface Treatment 松香(Colophony)，喷锡（HAL），电金（Electroness Au）,抗氧化（OSP）,化金(Chemical Au) ,碳油 (Carbon Print)
翘曲度 Bow And Twist ≤1% ≤1% ≤1%
最小加工尺寸 Min.Unit Area 4mmX6mm 4mmX6mm 10mmX10mm
加工尺寸 Max.Unit Area 1200mmx500mm 610mmX510mm 500mmx450mm
外型尺寸公差 Profile Tolerance ±0.15mm(Routing) ±0.15mm(Routing) ±0.15mm(Routing)
开槽 V-cut 30°/45°/60°
阻焊硬度 Soldermask Abrasion ≥4H ≥6H ≥6H
阻焊种类 Solder Mask Type 液态感光阻焊油、热固化阻焊油，UV阻焊油
阻焊热冲击 Solderability 260℃±5℃/10Second/3Time
检验标准 QC Criterion GB4588.2；GB4588.4；IPC600E；IPC-A-600F；IPC-ML-950
客户资料种类 Pcb Files Type Protel,Gerber,Powerpcb,Pcad,Autocad,Orcad,Cam350,菲林,样板
· 欢迎您前来咨询，欢迎您来厂考察
- · 电 话：86 020 34699361
- · 传 真：86 020 34699362
- · 地 址：中国广东广州市广州市番禺区南村镇坑头东线工业园九路15号
- · 邮 编：510610
- · 公司主页： http://www.landpcb.cn
http://landpcb.cn.alibaba.com
（价格：市场价）
"- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张莹莹
- 电话：020-34699361
- 传真：020-34699361
- 手机：
- QQ ：

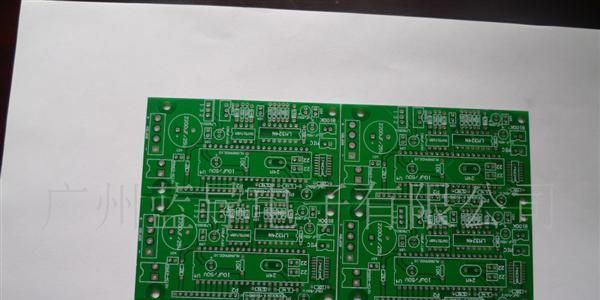

厂家直销双面板、以“诚信、优质、高效”为宗旨!
信息内容：dzsc/19/1391/19139175.jpgdzsc/19/1391/19139175.jpgdzsc/19/1391/19139175.jpg材料：FR4 厚度：1.6工艺：双面感光绿油、喷锡、白字、锣边欢迎广大客户前来订购!联系人：肖小姐 李小姐公司：广州蓝导电路有限公司电话/传真：020-34699361 34699362 34699363 34699260联系地址：广州市番禺区南村镇坑头东线工业区九横路15号"

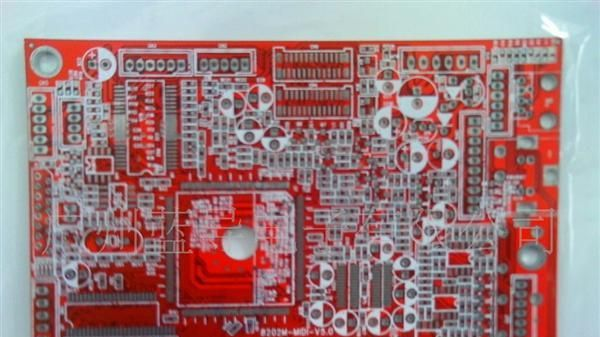

4层板 生产各式PCB板 单双面板 四层板
信息内容：dzsc/19/1394/19139486.jpg我司和平各式PCB板、单双面板、四层板、多层板！生产交期准、品质高！FR4厚1.6、双面红油、喷锡，具体工艺可根据客户要求生产！ 公司名称：广州蓝导电子有限公司地址：广州市番禺区南村镇坑头东线工业区九横路15号联系方式：020-34699361、34699362、34699363、34699260联系人；肖小姐、李小姐公司网址：www.landpcb.cn公司主页：http://landpcb.cn.alibaba.com
