贴片电阻 7L00 8L00 9L00 2R20 2R40 2R70 3R00 3R30 3R60 3R90 4R30 4R70 5R10 5R60 R051
| 价 格： | 面议 | |
| 型号/规格： | 贴片电阻 7L00 8L00 9L00 2R20 2R40 2R70 3R00 3R30 3R60 3R90 4R30 4R70 5R10 5R60 R051 | |
| 品牌/商标： | YAGEO(国巨) | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | 普通/民用电子信息产品 | |
| 功率分类： | 小功率（＜1W） | |
| 精度类别： | 普通型 | |
| 外形结构特征： | 长方体型 | |
| 引出线类型： | 无引出线 | |

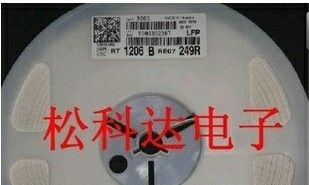

| 包装形式： | 卷带编带包装 |
参数
表面组装技术(SMT)的应用已十分普遍，采用SMT组装的电子产品的比例已超过90%。我国从八十年代起开始应入SMT技术。随着小型SMT生产设备的开发，SMT的应用范围在进一步扩大，航空、航天、仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。 近年来，除了电子产品开发人员用贴片式器件开发新产品外，维修人员也开始大量地维修SMT技术组装的电子产品。 本文将介绍应用量的贴片电阻、电容及电感的主要参数及规格，以求对开发人员、维修人员选购这些贴片式元件有所帮助。 目前贴片电阻的型号并不统一，由各生产厂家自行设定，并且型号特别长(由十几个英文字母及数字组成)。在选购时如能正确地提出贴片电阻各种参数及规格，那就能很方便地选购(或订购)到所需的电阻了。 贴片电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。 1．尺寸系列贴片电阻系列一般有7种尺寸，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。另一种是米制代码，也由4位数字表示，其单位为毫米。不同尺寸的电阻，其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。 2．阻值系列 标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多)，其中最常用的是E-24(电阻值的允差为±5%)，如表2所示。 贴片电阻表面上用三位数字来表示阻值，其中位、第二位为有效数，第三位数字表示后接零的数目。有小数点时用“R”来表示，并占一位有效位数。标称阻值代号表示方法如表3所示。 3．允差贴片电阻(碳膜电阻)的允差有4级，即F级，±l%；G级，±2%；J级，±5%；K级，±10%。 4．温度系数贴片电阻的温度系数有2级，即w级，±200ppm/℃；X级，±lOOppm/℃。只有允差为F级的电阻才采用x级，其它级允差的电阻一般为w级。 5．包装主要有散装及带状卷装两种。 贴片电阻的工作温度范围为-55--+125℃，工作电压与尺寸有关：0201，0402及0603为50V，0805为150V，其它尺寸为200V。尺寸代码
目前应用最广的贴片电阻的尺寸代码是0805及1206．并且逐步有趋势向0603发展，0402和0201两种封装常用于集成度较高的产品中，其对SMT工艺水平也提出较高的要求。最常用的允差为J级。 用户在选择各厂家电阻、电容、电感时，需要根据元件的应用场合来有针对性的选择和购买，而在贴片元器件的采购中，电阻电容电感样品，价格虽然便宜，但种类多而且杂，很难买齐，并且很多店铺都不愿意卖样品，买整盘又用不完。更为担忧的是，大多数店铺柜台都是相互调货，并且往往采用贴标等方式假冒以次充好，质量无法保证，给调试工作带来很大的不确定因素。所以用户要选择有信用的销售点进行购买。 如遇到使用若干种贴片元件时，可多购买一些，但由于贴片电阻体积非常小，如何保存和整理给工程师带来了很大的麻烦，建议工程师在选购贴片元件的同时可以购买贴片元件小盒子对元件进行存放，但由于这种小盒子的密封不严，当元件在潮湿地区长时间存放时，会在焊接处产生氧化造成假焊，或购置创易贴片电阻样品册，可避免上述问题且可以购买到全系列电阻，但成本较高，每种电阻的数量不多。深圳市松科达电子
公司信息未核实
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 洪先生
- 电话：0755-83238676
- 传真：0755-83238676
- 手机：13534005447
- QQ ：
