供应时间继电器液位继电器61F-GP-N

价格：		35.00
额定电压：		全规格
产品系列：		AC220
线圈电源：		3
电流性质：		交流
额定电流：		3
线圈功率：		3
触点切换电流：		3
触点切换电压：		220
防护特征：		封闭式
触点负载：		3
应用范围：		时间
型号/规格：		61F-GP-N
吸合电流：		1
释放电流：		3
品牌/商标：		CGDTEL/成志
触点形式：		转换型

详细介绍
企业详情

品牌

OMRON/欧姆龙

型号

61F-GP-N 61F-GP-N8 61F-G 61F-G1

dzsc/19/1325/19132553.jpg

电极式液位开关（紧凑式插入型）

适合小型控制盘的节省空间设计，维护简单 • 高49.4mm×宽38mm×厚84mm的紧凑式设计。 • 带LED动作显示，工作状态一目了然。 • 11脚型通过输出来确保独立2C接点。 • 符合CE(N、N8型)、UL/CSA(N8型)标准认可

额定值/性能

●标准型

类型	11针型
项目	一般用 61F-GP-N	高温用 61F-GP-NT	远距离用 61F-GP-NL 2KM （2km用） 61F-GP-NL 4K （4km用）	高灵敏度用 61F-GP-NH	低灵敏度用 61F-GP-ND	2线式 61F-GP-NR
控制对象、使用对象	一般的净水、污水	一般的净水、污水使用环境温度高的地方	一般的净水、污水水泵室和水槽间、供水槽和给水槽之间距离较远的情况，需要进行远程操作的情况等	蒸馏水等固有阻性高的液体	盐水、污水、酸性药液、碱性药液等固有阻性低的液体	配合一般的净水、污水2 线式专用电极保持器（内置6.8kΩ阻性器）
额定电压	AC100或200V 50/60Hz（共用）
允许电压变化范围	额定电压的85%～110%
电极间电压	AC8V
电极间电流	AC约1mA以下			AC约0.12mA以下	AC约1mA以下
功率消耗	3.5VA以下
电极间动作电阻（建议值）	0～约4kΩ	0～约4kΩ	0～1.3kΩ(2km用) 0～0.5kΩ(4km用)	约10k～约40kΩ＊3	0～约1.3kΩ	0～约2kΩ
电极间复位电阻（建议值）	约15k～∞Ω	约15k～∞Ω	4k～∞Ω(2km用) 2.5k～∞Ω(4km用)	约100k～∞Ω	约4k～∞Ω	约15k～∞Ω
响应时间	动作时80ms以下，复位时160ms以下
使用电缆的长度＊1	1km以下	600m以下	2km以下、4km以下	50m以下	1km以下	800m以下
输出	AC250V 3A（阻性负载）、AC250V（感性负载cosφ=0.4）
使用环境温度	-10～ 55℃	-10～ 70℃	-10～ 55℃
使用环境湿度	45～85％5RH
绝缘电阻＊2	100MΩ以上（DC500V兆欧表）
耐压＊2	AC2,000V 50/60Hz 1min
寿命	电气寿命10万次以上，机械寿命500万次以上
重量	约155g
内部连接图

＊1. 使用已进行全绝缘处理的600V～0.75mm2 3芯橡皮绝缘软电缆时的数值，如果线径太粗（或者芯线数太多），线路的杂散电容就会过大，该距离应变短。详情请参阅第114页的「●电极电路的配线距离缩短」。
＊2. 绝缘电阻、耐压指的是电源端子和电极端子间、电源端子和接点端子间、电极端子和接点端子间的数值。请参考第114页的「使用注意事项」。

类型	8针型自保持内置型
项目	一般用 61F-GP-N8	远距离用 61F-GP-N8L 2KM （2km用） 61F-GP-N8L 4KM （4km用）	高灵敏度用 61F-GP-N8H	低灵敏度用 61F-GP-N8D	2线式 61F-GP-N8R
控制对象、使用条件	一般的净水、污水	一般的净水、污水水泵室和水槽间、供水槽和给水槽之间距离较远的情况，需要进行远程操作的情况等	蒸馏水等固有电阻高的液体	盐水、污水、酸性药液、碱性药液等固有电阻低的液体	配合一般的净水、污水2 线式专用电极保持器（内置6.8kΩ电阻器）
额定电压	AC100或200V50/60Hz（共用）
允许电压变化	范围额定电压的85%～110%
电极间电压	AC8V		AC24V	AC8V
电极间电流	AC约1mA以下		AC约0.4mA以下	AC约1mA以下
功率消耗	3.5VA以下
电极间动作电阻（建议值）	0～约4kΩ	0～1.3kΩ（2km用） 0～0.5kΩ（4km用）	约15k～约70kΩ＊3	0～约1.3kΩ	0～约2kΩ
电极间复位电阻（建议值）	约15k～∞Ω	4k～∞Ω（2km用） 2.5k～∞Ω（4km用）	约300k～∞Ω	约4k～∞Ω	约15k～∞Ω
响应时间	动作时80ms以下，复位时160ms以下
使用电缆的长度＊1	1km以下	2km以下、4km以下	50m以下	1km以下	800m以下
输出	AC250V 3A（阻性负载）、AC250V 1A（感性负载cosφ=0.4）
使用环境温度	-10～ 55℃
使用环境湿度	45～85%RH
绝缘电阻＊2	100MΩ以上（DC500V兆欧表）
耐压＊2	AC2,000V 50/60Hz 1min
寿命	电气寿命10万次以上，机械寿命500万次以上
重量	约155g
内部连接图

＊3. 约15kΩ以下也可以使用，但有可能发生复位不良。
＊4. 高灵敏度用的61F-GP-NH、-N8H为预动作方式，通过外加电源电压，内置继电器到a接点处动作后，便追随控制对象的液位。用预动作方式如果效果不好，请使用高灵敏度用正向动作方式的61F-GP-N8HY。

产品规格仅供参考，详细信息请于业务员联系。

德:准则和规范、品行、品质!即经营要走正道，为人要讲品行，产品品质一定要好；泰:即泰然、安泰、三阳开泰。因德而得泰，德道则泰兴。是谓“德泰”。德泰产品广泛服务于电力、建筑、冶金、石化、水利、航天、航空、电子等关系国计民生的行业领域，用户遍布全球。乐清市成志电气科技有限公司（原乐清市黄华德泰继电器厂）位于浙江温州市。本厂秉承“顾客至上，锐意进取”的经营理念，坚持“客户”的原则为广大客户提供优质的服务。欢迎惠顾！本厂地处中国低压电器之都——柳市镇,是一家生产时间继电器，计数器，延时继电器，数显时间继电器、电磁继电器、电动机保护器、正反转控制器、液位继电器、电子式时间继电器、超级时间继电器、累时器、的厂家，始创于1992年1月，目前在柳市工业区和马仁桥工业区均设有生产基地，产品远销中东、欧美等国家。主要产品型号有：超级时间继电器：ST2P、ST3P、ST6P、H3Y、AH2-Y、AH3-3、AH3-2、、H3CA、H3CR、H3BA、ATDV、ASTP-Y、ASTP-N、ST3P、ST3PR、ST3PF、ST3PY、H3BA-A、液位继电器：C61F-GP、AFR-1、JYB-714、61F-GP-N数显时间继电器：JS11S、JS14S、JS20、JSS20-48AMS、DH48S、DH48S-S、JS11J、JS14PS、JS14C、ASY-2D、ASY-3D、JS11DN、DH11S、DH14S计数器：DH48J、DH48J-A、JDM9-4、JDM9-6、JDM11-5H、JDM11-6H电子式时间继电器：JS14P、JSS20-48AM、JS10、JJS27A、JSS27A、JS11P正式反转控制器：JZF-01、JZF-05、JZF-06、JZF-07、等。电动机保护器：JD-5、JD-6、BHQ-S-J、BHQ-S-C、等。累时器：DH48Z、DH48L 本厂产品均采用大规模专用集成芯片，参照国外工艺标准精心制作而成，具有工作稳定可靠、精度高、抗干忧性能强、延时范围宽、功耗低、外形美观、安装方便等特点。产品价格便宜，具有的性价比。公司产品已经通过国家“CCC”认证，质量实行“三包”，并提供良好的售后服。同时可以根据客户实际需要，本公司将凭借雄厚的科研力量上门协助开发最适合使用的产品。乐清市黄华德泰继电器厂本着“以质量求生存，以科技创新求发展”的创业精神，坚持“信誉，用户至上”的宗旨，服务于社会，并热忱欢迎中外新老客商及有识之士光顾本厂合作贸易，洽谈业务，赐教工作，互惠互利，共创辉煌！德泰商标字母含义：CG（中国）DT（德泰）EL（英文电气缩写）全称：CGDTEL

乐清市成志电气科技有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 余书军
电话：0577-62855821
传真：0577-62855821
手机：
QQ ：

公司相关产品

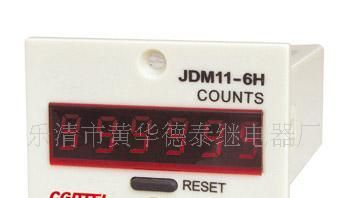

供应批发时间继电器计数器JDM11-5H、JDM11-6H、
