EE30电感，变压器，工型，开关电源
| 价 格： | 面议 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌： | 国产 | |
| 型号： | EE30 | |
| 封装形式： | 普通电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | E形 | |
| 工作频率： | 低频 | |
| 安装方式： | 立式非密封 | |
| 骨架材料： | 胶木 | |
| 品质因数Q： | = | |
| 电感量： | 0-20（mH） | |
| 允许误差： | 5% | |
| 感抗XL： | =（Ω） | |
| 额定电流： | =（mA） | |
| 分布电容： | =（F） | |
| 标称电压： | =（V） |
dzsc/19/1295/19129567.jpg
一．SMD高频变压器
1.1功率转换用SMD变压器、EPC系列、EFD系列、ER系列
特性及应用范围
EPC、EFD和EER系列SMD变压器，具有衰耗小，工作性能好，使用AC-DC、DC-DC小功率传输，从10W-50W都有不同规格可以选择使用，显著优点是变压器外型总高小，适合表面贴装，广泛应用于精密仪器仪表、计算机终端，程控交换机、工厂设备和模块电源。
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| ER7.5/5 | 1.0W min | 20-200KHz | |||
ER型 | ER9.5/5 | 1.1W min | 20-200KHz | |||
SMD变压器 | ER11/5 | 2.1W min | 20-200KHz | |||
| ER14.5/6.8 | 3.0W min | 20-200KHz | |||
ER-TYDE |
|
|
|
|
|
|
TRANSFORMER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| EPC10 | 1.8W min | 20-200KHz | |||
EPC型 | EPC13 | 4 W min | 20-200KHz | |||
SMD变压器 | EPC17 | 9 W min | 20-200KHz | |||
| EPC19 | 11 W min | 20-200KHz | |||
ER-TYDE | EPC25 |
| 24 W min |
| 20-200KHz |
|
TRANSFORMER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| EFD13 | 4 W min | 20-200KHz | |||
EFD型 | EFD15 | 7 W min | 20-200KHz | |||
SMD变压器 | EFD20 | 15 W min | 20-200KHz | |||
| EFD25 | 30 W min | 20-200KHz | |||
ER-TYDE | EFD30 |
| 40 W min |
| 20-200KHz |
|
TRANSFORMER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.2逆变变压器系列：
特性及应用范围
EE型、EPC型及EFD型SMD逆变压器，广泛应用于冷阴极背光源驱动，广泛应用于汽车电子、LED显示器、PDA显示屏、各类仪表、精密灯箱，体积小、效率高、性能可靠等优点。
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| EE16 | 11 W min | 20-200KHz | |||
EE型 | EE16L | 13 W min | 20-200KHz | |||
SMD变压器 | EE19 | 15 W min | 20-200KHz | |||
|
|
|
| |||
ER-TYDE |
|
|
|
|
|
|
TRANSFORMER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| EPC19 | 17 W min | 20-200KHz | |||
EPC型 | EPC25 | 26 W min | 20-200KHz | |||
SMD变压器 |
|
|
| |||
|
|
|
| |||
ER-TYDE |
|
|
|
|
|
|
TRANSFORMER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| EFD15 | 13 W min | 20-200KHz | |||
EPC型 | EFD20 | 16 W min | 20-200KHz | |||
SMD变压器 | EFD30 | 42 W min | 20-200KHz | |||
|
|
|
| |||
ER-TYDE |
|
|
|
|
| |
TRANSFORMER |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
二．开关电源变压器
2.1．EE、EI型变压器，具有适用范围广，工作频率高，工作电压范围宽，输出功率大，热稳定性能高等特点。广泛用于程序交换机电源，液晶显示屏电源，大功率UPS逆变器电源，计算机电源及各种小型电子设备仪器上使用。
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| EE70 | ≥600 W | 20-100KHz | |||
EE、EI型开 | EE58 | ≥480 W | 20-100KHz | |||
关电源变压 | EE55 | ≥400 W | 20-100KHz | |||
器 | EE47 | ≥230 W | 20-100KHz | |||
| EE42 |
| ≥200 W |
| 20-100KHz |
|
| EE40 |
| ≥170 W |
| 20-100KHz |
|
EE、EI-TYPE | EE35 |
| ≥145 W |
| 20-100KHz |
|
TRANSFORMER | EE30 |
| ≥127 W |
| 20-100KHz |
|
| EE28 |
| ≥120 W |
| 20-100KHz |
|
| EE25 |
| ≥80 W |
| 20-100KHz |
|
| EE22 |
| ≥33 W |
| 20-100KHz |
|
| EE19 |
| ≥24 W |
| 20-100KHz |
|
| EE16 |
| ≥12 W |
| 20-100KHz |
|
| EE13 |
| ≥10 W |
| 20-100KHz |
|
| EE10 |
|
|
|
|
|
| …… |
| …… |
| …… |
|
2.2．ER、EER型变压器，具有功率大，损耗小，工作频带宽，温升低，性能稳定等特点。广泛用于程控交换机、彩电、VCD、大哥大、计算机电源、电子仪器设备。
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| ER59 | ≥360 W | 10-100KHz | |||
ER、EER | ER54 | ≥300 W | 10-100KHz | |||
型开关 | ER52 | ≥280 W | 10-100KHz | |||
电源变压器 | ER49 | ≥240 W | 10-100KHz | |||
| ER42 |
| ≥198 W |
| 10-100KHz |
|
ER、EER-TYPE | ER40 |
| ≥175 W |
| 10-100KHz |
|
TRANSFORMER | ER35 |
| ≥158 W |
| 10-100KHz |
|
| ERL28 |
| ≥130 W |
| 10-100KHz |
|
| ER28 |
| ≥100 W |
| 10-100KHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.3．RM型变压器，具有漏磁小衰耗低，分布电容小等特点，广泛用于程控交换机终端使用。
类型 | 规 格 | 功 率 衰 耗 | 工 作 频 率 | |||
TYPE | Specification | Power Loss | Work Frequency | |||
| RM14 | ≤0.8 | 10-300KHz | |||
RM型开关 | RM10 | ≤0.6 | 10-300KHz | |||
电源变压器 | RM8 | ≤0.48 | 10-300KHz | |||
| RM7 | ≤0.45 | 10-300KHz | |||
RM-TYPE | RM6 |
| ≤0.4 |
| 10-300KHz |
|
TRANSFORMER | RM5 |
| ≤0.35 |
| 10-300KHz |
|
| RM4 |
| ≤0.3 |
| 10-300 KHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.4．PQ型变压器，具有漏磁小损耗低，磁屏蔽好，抗干扰强等特点，广泛用于通讯设备和精密电源，军工产品和工控设备等。
类型 | 规 格 | 传 输 功 率 | 工 作 频 率 | |||
TYPE | Specification | Transmission Power | Work Frequency | |||
| PQ20/16 | 26 W min | 20-200KHz | |||
PQ型开关 | PQ20/20 | 35 W min | 20-200KHz | |||
电源变压器 | PQ26/20 | 65 W min | 20-200KHz | |||
| PQ26/25 | 75 W min | 20-200KHz | |||
PQ-TYPE | PQ32/20 |
| 80 W min |
| 20-200KHz |
|
TRANSFORMER | PQ32/30 |
| 110 W min |
| 20-200KHz |
|
| PQ35/35 |
| 160 W min |
| 20-200KHz |
|
| PQ40/40 |
| 200 W min |
| 20-200KHz |
|
三、电源滤波器（线性滤波器）
3.1 UF系列电源滤波器
特性与应用范围
UF系列电源滤波器，具有外形结构紧凑，绝缘强度好，频率特性出色，阻抗偏差小，输出电流大，性价比高等特性。广泛用于彩电、计算机、显示器、充电器等电子设备仪器上。
类型 | 规 格 | 电 感 偏 差 | 工 作 频 率 | |||
TYPE | Specification | Inductance error | Work Frequency | |||
| UF9.8 | ?2％ | 20-200KHz | |||
UU.UF型 | UF10.5 | ?2% | 20-200KHz | |||
UU.UF-TYPE | UF16 | ?2% | 20-200KHz | |||
|
|
|
| |||
|
|
|
|
|
|
|
3.2 EE系列电源滤波器
特性与应用范围
EE系列电源滤波器，磁型AL值高，电感量高，性价比好，广泛用于电子逆变电源，开关电源和照明电器中。
类型 | 规 格 | 电 感 偏 差 | 工 作 频 率 | |||
TYPE | Specification | Inductance error | Work Frequency | |||
EE型 | EE16 | ?2％ | 50-400Hz | |||
滤波器 | EE19 | ?2% | 50-400Hz | |||
EE-TYPE | EE25 | ?2% | 50-400Hz | |||
LINE FILTER |
|
|
| |||
|
|
|
|
|
|
|
3.3 ET、FT系列
特性与应用范围
FT、ET型滤波器具有杂散电容小，电磁泄漏少，纹波系数低，电感偏差小等特点。多用于彩电、显示器、电脑、精密电源、仪器仪表中、工业控制设备上也普遍使用。
类型 | 规 格 | 电 感 偏 差 | 工 作 频 率 | |||
TYPE | Specification | Inductance error | Work Frequency | |||
ET、FT型 | FT20 | ?1％ | 50-400Hz | |||
滤波器 | ET24 | ?1% | 50-400Hz | |||
ET、FT-TYPE | ET28 | ?1% | 50-400Hz | |||
LINE FILTER | ET35 |
|
| |||
|
|
|
|
|
|
|
3.4 T系列滤波器
特性与使用范围
T型滤波器，具有体积小，输出电流大，抗杂波型能好，规格品种多等特点，不同使用环境都有其对应品种。广泛应用于计算机电源、彩电、充电器、大功率电源、办公设备。
类型 | 规 格 | 电 感 量 | 工 作 频 率 | |||
TYPE | Specification | Inductance | Work Frequency | |||
| T30-T200 | 10uH-300mH | 50-1KHz | |||
T型滤波器 | φ6-φ50mm |
|
| |||
T-TYPE |
|
|
| |||
LINE FILTER |
|
|
| |||
|
|
|
|
|
|
|

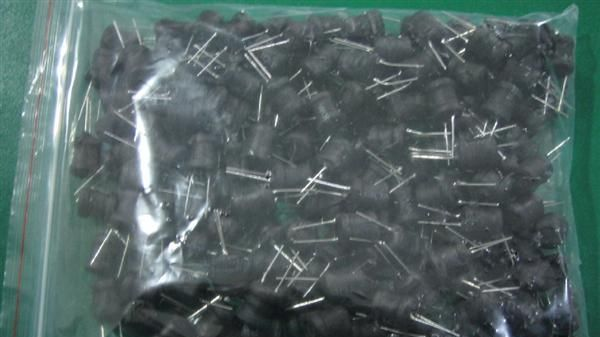

四、固定电感器（DR型）
特性与应用范围
工型（DR型）电感器，具有储能高，体积小，易插件，分布电容小，自谐频率高，价格低等特点，不易开路，用PVC或UL热缩套管保护，有立式和卧式结构，广泛用于电子设备和民用产品上。
五、阻流圈（R型）
特性与应用范围
棒型（R型）阻流圈，具有电流大，结构牢固，滤波能力强特点，广泛用于开关电源等电子设备中。
六、射频变压器
特性与使用范围
采用进口材料生产，具有宽频特性，极低的高频损耗，宽温宽带，高功率，材料性能相当稳定。适用于通讯及军工产品。
七、扼流圈 （T系列）
特性与使用范围
T型系列扼流圈，使用美国MICROMETALS和ARNOLD公司磁芯材料生产，具有如下几种显著特点：
1、由于具有很高饱和磁通密度，所以能够在大电流的电子设备中使用，也适于设计成小型元件。
2、由于采用频率特性很好的磁芯，所以 Z - f 特性能够在宽频带范围内充分地覆盖强RF带。（10KHz-100MHz）
3、温度特性和线型好。
4、相对损耗系数大，所以具有卓越地杂波抑制效果。
该产品广泛使用在工业控制设备，军品中用作高频电源，滤波器、噪音滤波器和各种调谐电路中
